1. Prilikom zamjene bilo koje žarulje obratite pozornost na sljedeće.
- a) Odspojite negativni kabel akumulatora kako je opisano u stavak 1.
- b) Imajte na umu da je pumpa vrlo vruća ako je upravo žarila.
- c) Uvijek provjerite kontakt žarulje i utičnice. Moraju biti čisti i bez hrđe. Uklonite prljavštinu i hrđu prije ugradnje.
- d) Prilikom ugradnje bajunetnih svjetiljki provjerite stanje središnjeg opružnog kontakta.
- d) Uvjerite se da lampa koja se ugrađuje ima navedeni napon i snagu, posebno za prednja svjetla.
Suvozačevo svjetlo

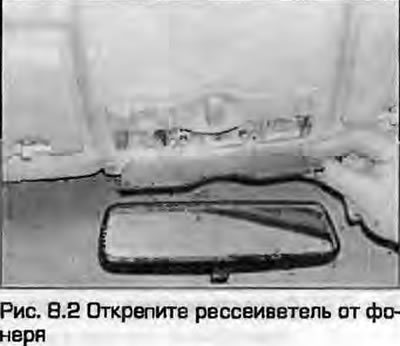

2. Odvojite difuzor od svjetiljke (Sl. 8.2).

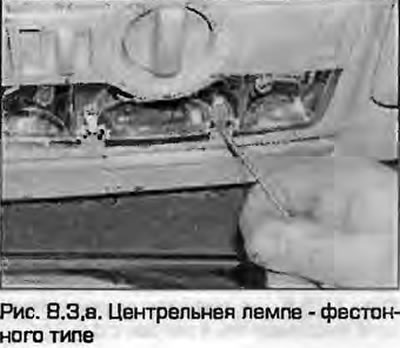

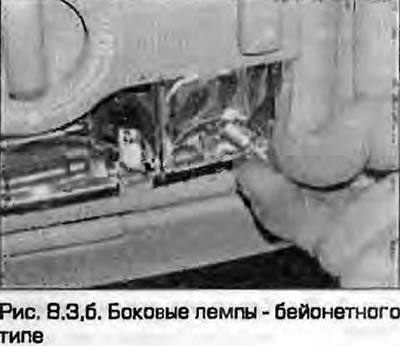

3. Izvadite lampu iz utičnice. Centralna pumpa je festonskog tipa i lako se uklanja pritiskom na opružni kontakt. Bočna svjetla - bajunetni tip (pritisnut, okrenut, izvučen) (Slika 8.3).
 |
 |
4. Ugradnja - obrnuti postupak.
Stražnje suvozačevo svjetlo

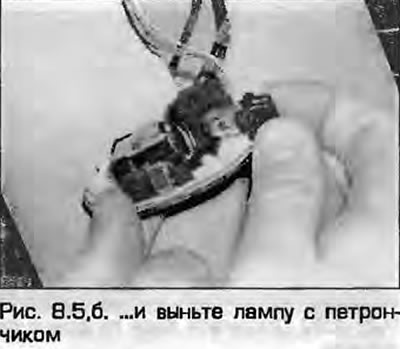

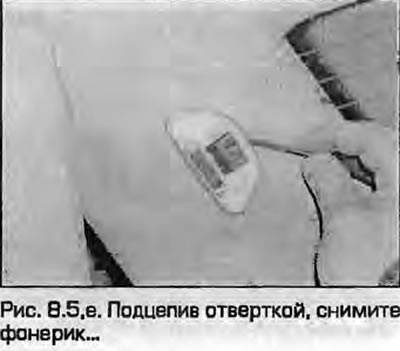

5. Pomoću odvijača uklonite svjetiljku i izvadite pumpu s uloškom (crtež. 8.5, a, b).
 |
 |
6. Ugradnja - obrnuti postupak.
Svjetla prtljažnika i pretinca za rukavice
7. Pomoću odvijača uklonite svjetiljku i izvadite lampu u obliku festona.
8. Ugradnja - obrnuti postupak. Provjerite funkcionalnost svjetiljke.
Vizir s pozadinskim osvjetljenjem

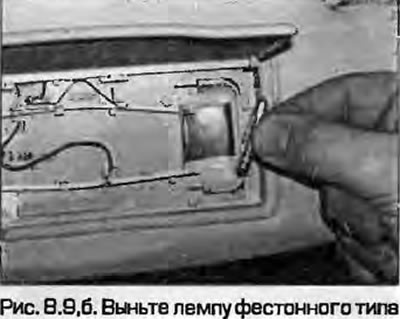

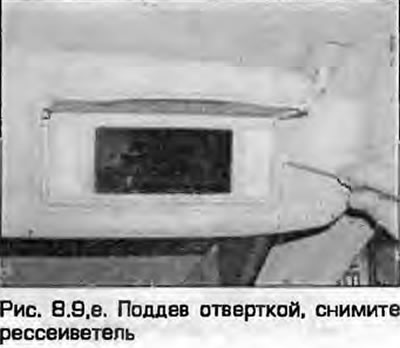

9. Pomoću odvijača uklonite difuzor. Uklonite festoon tip pumpe (crtež. 8.9, a, b).
 |
 |
10. Ugradnja - obrnuti postupak.
Lampe za osvjetljenje ploče s instrumentima
11. Uklonite ploču s instrumentima kako je opisano u stavak 10.

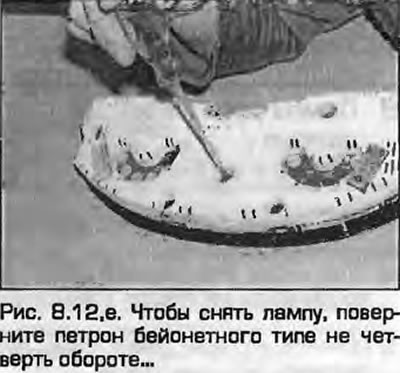

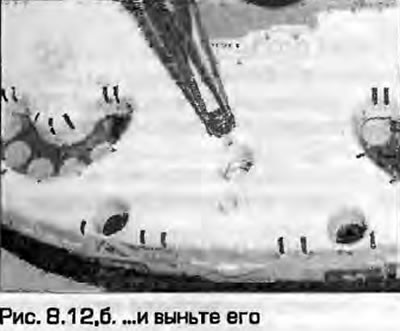

12. Za uklanjanje pumpe, okrenite bajunetnu steznu glavu za četvrtinu kruga i uklonite je (Sl. 8.12). Ovisno o modelu, mogu se koristiti uklonjive pumpe (tip bez osnove) ili svjetiljke u kombinaciji s utičnicom.
 |
 |
13. Instalacija - obrnuti postupak.
Osvjetljenje upaljača za cigarete
14. Otvorite pepeljaru, pritisnite zasune i izvadite pepeljaru iz kućišta. Odspojite konektor ožičenja.
15. Bez skidanja upaljača za cigarete, izvucite grlo žarulje sa stražnje strane i izvadite lampu iz njega.
16. Instalacija - obrnuti postupak.
Pozadinsko osvjetljenje gumba i prekidača
17. Obično se koriste neuklonjive pumpe ugrađene u prekidač ili gumb. Uklanjanje prekidača opisano je u paragrafu 6. Ako metoda za zamjenu lampe nije očita, zamijenite gumb ili prekidač u cijelosti.
Osvjetljenje upravljačke ploče grijanja
18. Uklonite upravljačku ploču grijača kako je opisano u poglavlje 3.

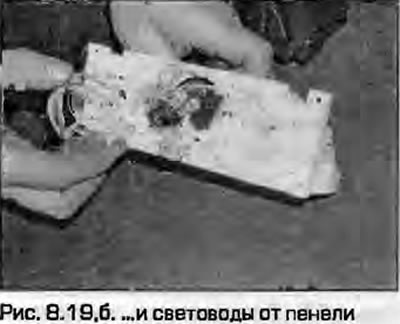

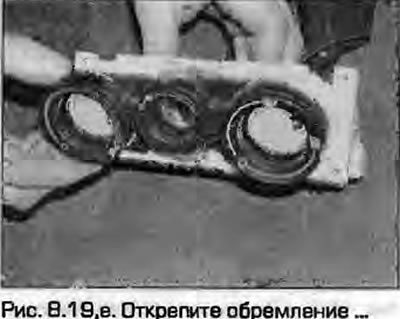

19. Odvojite okvir i svjetlovode od ploče (crtež. 8.19, a, b).
 |
 |

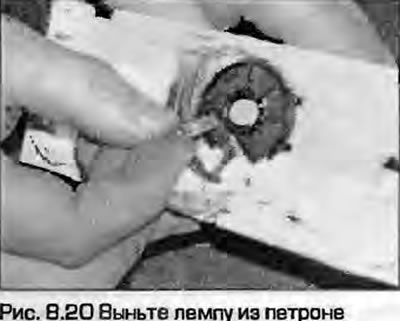

20. Izvadite žarulju iz utičnice (Sl. 8.20).
21. Instalacija - obrnuti postupak.
