Sadržaj: Uklanjanje ↓ Montaža ↓
Upozorenje: Prije početka postupka pročitajte upozorenje u poglavlje 12 u vezi sa komponentama SRS sustava (zračni jastuci).
Uklanjanje
1. Uklonite zračni jastuk (obraćajući pažnju na upozorenja), kako je opisano u poglavlje 12.
2. Postavite kotače u položaj ravno naprijed i osigurajte bravu stupa upravljača.
3. Otpustite pričvrsne vijke i uklonite gornji poklopac sa stupa upravljača.

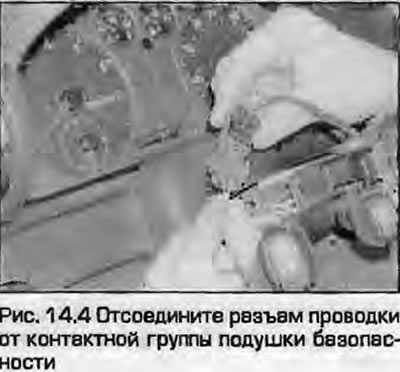

4. Pronađite konektor ožičenja grupe kontakata zračnog jastuka i odspojite ga (Sl. 14.4). Na modelima s višenamjenskim upravljačem, odvojite konektor ožičenja od prekidača i grijaćeg elementa.

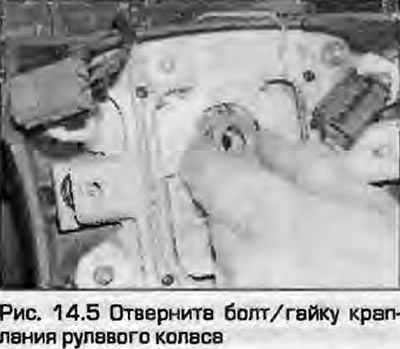

5. Otpustite maticu ili vijak (što je predviđeno) nosače upravljača i označite ugradnju kotača u odnosu na osovinu (Sl. 14.5). Bacite vijak/maticu, potrebni su novi za ugradnju.

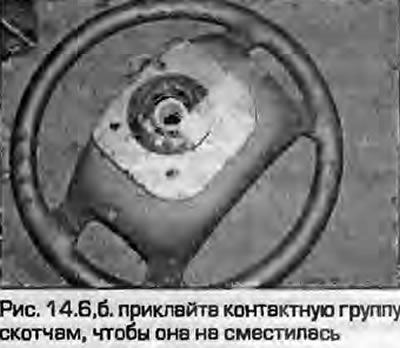

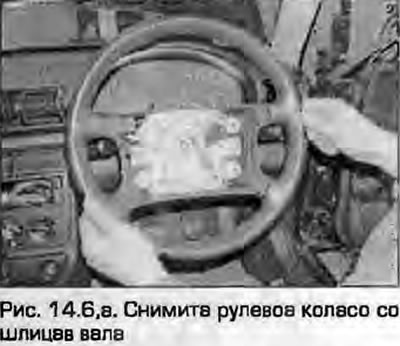

6. Uklonite kolo upravljača s klinova osovine, pazeći da ne oštetite ožičenje kontaktne skupine. Prilikom uklanjanja kola upravljača nemojte zakretati kontaktnu skupinu. Zašijte ga trakom da ostane na mjestu (crtež. 14.16, a, b).
 |
 |
Montaža

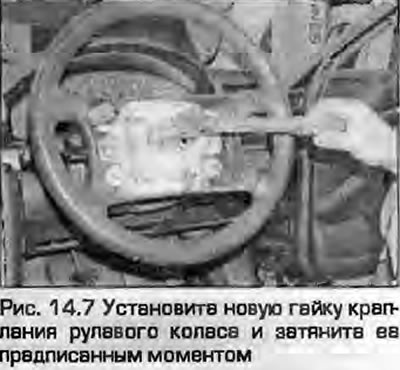

7. Instalacija je obrnuti postupak. Imajte na umu sljedeće (Sl. 14.7):
- a) Poravnajte oznake na kolu upravljača s osovinom upravljača.
- b) Zategnite novi montažni vijak/maticu na navedeni moment.
- c) Postavite zračni jastuk kako je opisano u poglavlje 12.
