Ova vrsta antene koristi tri metalne vodljive staze na samom vrhu stakla kao antenu za prijem srednjih valova.
Preostale vodljive staze služe za prijem VHF-a, a služe i kao grijaći elementi. Nedostatak visine ovog antenskog sustava nadoknađen je pojačalom ispod obloge lijevog stražnjeg krovnog stupa.
Rješavanje problema s antenom na stražnjem prozoru
Obloga stražnjeg krovnog stupa može se ukloniti uz puno strpljenja i spretnosti na vozilima s preklopivim naslonom stražnjeg sjedala bez ikakvog drugog rastavljanja. Ali u automobilima s krutim naslonom ne možete bez rastavljanja. Općenito, rad je olakšan nakon rastavljanja stražnjeg prihvatnog džepa i bočne obloge sklopivog sjedala (poglavlje Salon).
1. Uklonite obje obloge stražnjih krovnih stupova.
2. Provjerite uzemljenje grijanja stražnjeg stakla na desnom krovnom stupu, kao i je li antensko pojačalo sigurno spojeno na uzemljenje pomoću montažnih vijaka.
3. Pažljivo provjerite gornja tri vodljiva traga na stražnjem staklu: postoji li vidljiv prekid? Ako je tako, popravite vodljivim srebrnim lakom ili ugradite novi stražnji prozor.
4. Sada slijedi električni test: Odspojite konektor tanke bijele žice na vrhu pojačala, izmjerite napon u odnosu na masu. Da biste to učinili, uključite radio.
5. Prisutnost napona iz baterije: strujni dovod pojačala je u redu. Nema napona: Popravite prekid u žici.
6. Na istoj žici izmjerite struju između konektora pojačala i uklonjene žice.
7. Ampermetar bi trebao pokazati 30–50 mA, inače antensko pojačalo ne troši struju i stoga je neispravno – zamijenite ga.
8. Sljedeća provjera: odspojite donju žicu na grijanom stražnjem staklu, uključite paljenje i grijač stražnjeg stakla, izmjerite napon u žici.
9. Trebao bi imati napon akumulatora, inače postoji greška u žici napajanja ili u pojačalu, ocrtajte oštećenje.
10. Odspojite donji dio (gusta bijela) žicu na pojačalu, izmjerite napon s uključenim kontaktom i uključenim grijanjem stražnjeg stakla:
11. Ako postoji napon baterije, onda je žica za napajanje u redu, možda je pojačalo neispravno. Ako ne, onda obrnuto.
Zvučnici u oblogama prednjih vrata

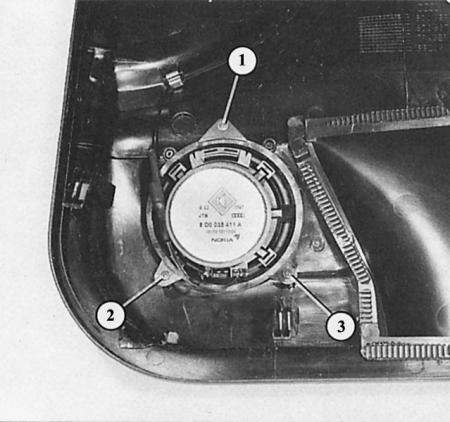

Srednjetonski zvučnik, smješten na dnu, također je pričvršćen vijcima na stražnju stranu obloge vrata. Brojevi "1" do "3" označavaju vijke za pričvršćivanje.
1. Uklonite oblogu prednjih vrata.
2. Pažljivo uklonite pjenastu prigušnu foliju koja se nalazi iza obloge vrata.
3. Odspojite žičani konektor u spojnoj žici od donjeg do gornjeg zvučnika.
4. Srednjetonski zvučnik: otpustite tri pričvrsna vijka zvučnika i uklonite vodilicu žice.
5. Visokotonac: otpustite Phillips vijak na stražnjoj strani zvučnika, uklonite zvučnik.
Stražnji zvučnik

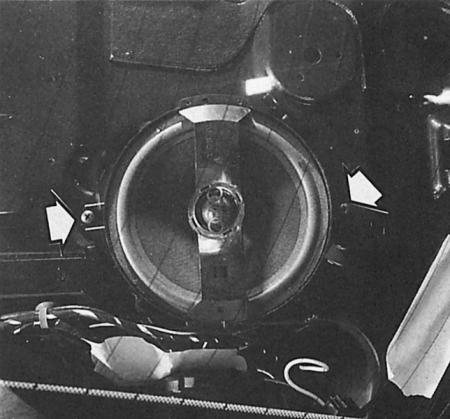

Stražnji zvučnik je pričvršćen vijcima odozgo na metal kućišta ispod prihvatnog džepa (strelice). Da biste ga uklonili, prvo morate ukloniti stražnji prihvatni džep.
1. Uklonite stražnji prihvatni džep (poglavlje Salon).
2. Otpustite vijke Phillips glave i uklonite zvučnik.
