Зняцце
1. Зліце маторнае масла.
2. Зніміце рухавік і ўсталюеце яго на прыдатную апору або мантажны стэнд (гл. адпаведны раздзел).
3. Застопарыце прывадны дыск, усталяваўшы на яго зубчасты вянок упарты чаравік 10-201 (гл. ілюстрацыю), папярэдне пазначыўшы яго мантажнае становішча.

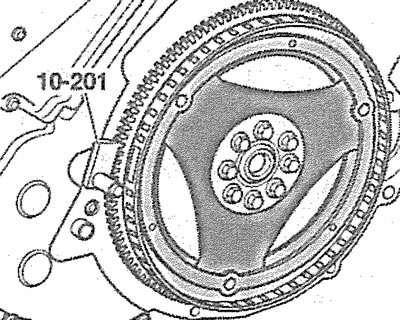

4.3. Застопарыце прывадны дыск, усталяваўшы на яго зубчасты вянок упарты чаравік 10-201
4. Выкруціце балты мацавання і зніміце прывадны дыск з каленчатага вала.
5. Зніміце ахоўныя вечкі ланцугоў прывада газаразмеркавальнага механізму.
6. Націсніце на ланцуг у кропцы, адзначанай стрэлкай на ілюстрацыі, і ў гэтым становішчы зафіксуйце нацягвальнік ланцуга прывада алейнага і вадзяніка помпаў свердзелам 1 дыяметрам 3,3 мм, уставіўшы яго ў адтуліну на корпусе нацягвальніка.

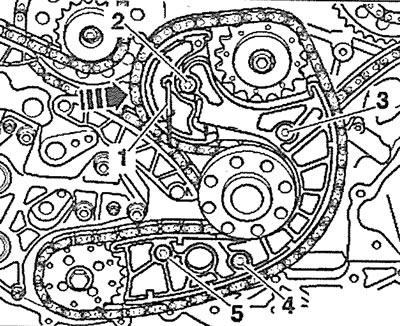

4.6. Націсніце на ланцуг у кропцы, адзначанай стрэлкай, і ў гэтым становішчы зафіксуйце нацягвальнік ланцуга свердзелам 1 дыяметрам 3,3 мм, уставіўшы яго ў адтуліну на корпусе нацягвальніка
7. Выкруціце ніты 2-5 мацаванні нацягвальніка ланцуга прывада алейнага і вадзяніка помпаў і зніміце нацягвальнік (гл. ілюстрацыю 4.6).
8. Акуратна зніміце ланцуг прывада алейнага і вадзянога помпаў.
Усталяванне
Усталёўка ланцуга прывада дапаможных агрэгатаў вырабляецца ў паслядоўнасці, зваротнай зняццю.
9. Момант зацяжкі нітаў мацавання нацягвальніка ланцуга складае 10 Нм.
10. Зацяжка нітаў мацавання прываднага дыска ажыццяўляецца за некалькі праходаў: 1-шы праход - 30 Нм; Другі праход - давярніце ніты на 90 °.
