Прывад генератара — апісанне канструкцыі (Audi A6 C5)

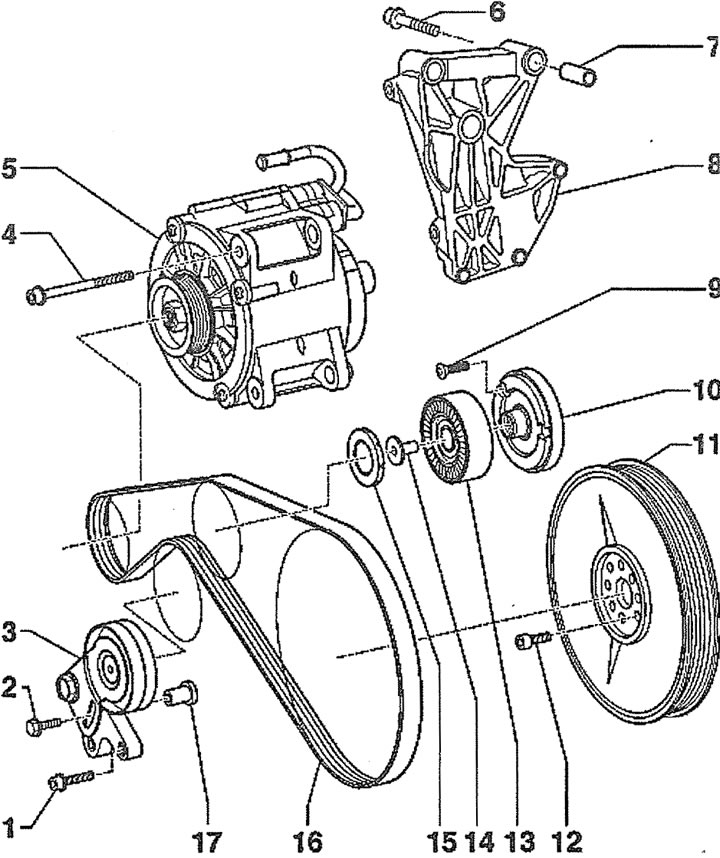

5.0. Прывад генератара:
1 - ніт. Момант зацяжкі - 22 Нм
2 - ніт. Момант зацяжкі - 22 Нм
3 - нацягвальнік раўчукавага рамяня прывада генератара
4 - ніт мацавання генератара. Момант зацяжкі - 22 Нм
5 - генератар
6 - ніт мацавання кранштэйна генератара. Момант зацяжкі: ніт М8 - 22 Нм; ніт М10 - 46 Нм
7 - цэнтравальная ўтулка (2 шт.)
8 - кранштэйны мацавання генератара
9 - ніт кранштэйна мацавання муфты вольнага ходу. Момант зацяжкі - 10 Нм
10 - кранштэйны мацавання муфты вольнага ходу
11 - вібрагасільнік
12 - ніт мацавання вібрагасіцеля. Момант зацяжкі: 1-шы праход - 22 Нм; 2-ой праход - доверните на 45°
13 - муфта вольнага ходу
14 - ніт. Момант зацяжкі - 22 Нм
15 - заглушка
16 - ручайковы рамень прывада генератара
17 - утулка
