Выпускны калектар

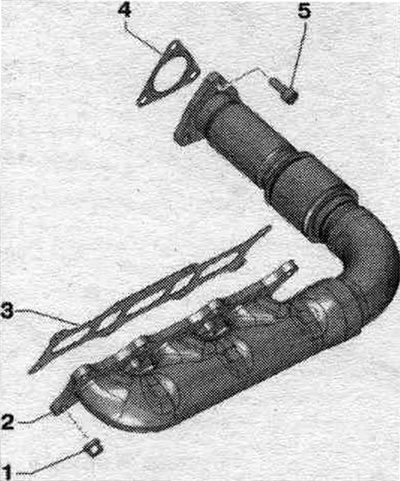

Выява выпускнога калектара з 2 шэрагу (злева)
1. Гайка: замяніць; вышмараваць разьбярства тэрмаўстойлівай пастай; 25 Нм. 2. Выпускны калектар. 3/4. Пракладка: замяніць. 5. Болт: замяніць; вышмараваць разьбярства тэрмаўстойлівай пастай; 30 Нм + давярнуць на 90°.

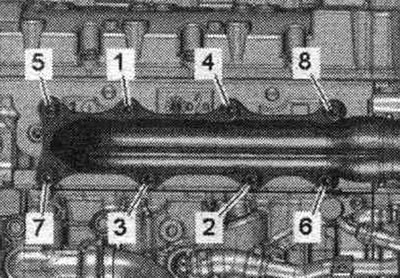

Паслядоўнасць і момант зацяжкі
Замяніць гайкі. Вышмараваць разьбярства гаек тэрмаўстойлівай пастай для нітаў.
Зацягнуць гайкі ў 3 прыёму ва ўказ, руш..
| Ступень | Гайка | Момант зацяжкі |
| 1 | "1...9" | укруціць уручную да ўпора |
| 2 | "1...9" | 15 Нм |
| 3 | "1...9" | 25 Нм |

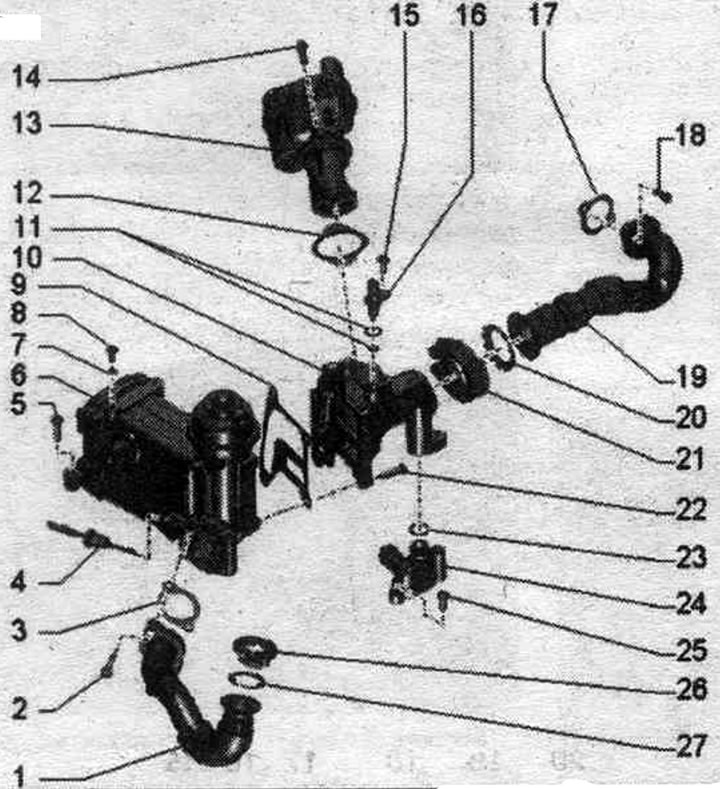

Сістэма рэцыркуляцыі ОГ
1. Патрубок рэцыркуляцыі ОГ: да впускного калектара.
2. Болт.
3. Пракладка: замяніць.
4. Датчык тэмпературы сістэ. рэцыркуляцыі ОГ "G98": 45 Нм.
5. Болт: 9 Нм.
6. Радыятар сіст. рэцыркуляцыі ОГ.
7. Пракладка: замяніць.
8. Паветраадводная шруба.
9. Абшэўкавае ўшчыльненне: замяніць.
10. Апора.
11. Ушчыльн. кольцы: замяніць.
12. Пракладка: замяніць.
13. Серварухавік сіст. рэцыркуляцыі ОГ "V338": з потенциометром сістэ. рэцыркуляцыі ОГ "G212".
14/15. Ніт: 9 Нм.
16. Датчык тэмпературы ОЖ "G62".
17. Пракладка: замяніць.
18. Болт.
19. Патрубак рэцыркуляцыі ОГ: ад турбанагнетальніка; пасля паслаблення хамута "паз. 21" неабходна замяняць трубку сістэ. рэцыркуляцыі ОГ і разьбовай хамут.
20. Пракладка: замяніць.
21. Шрубавы хамут: замяніць.
22. Болт: 9 Нм.
23. Ушчыльн. кольца: замяніць.
24. Штуцэр для шлангаў сістэ. астуджэння рухавіка.
25. Болт.
26. Шрубавы хамут: замяніць.
27. Пракладка: замяніць.

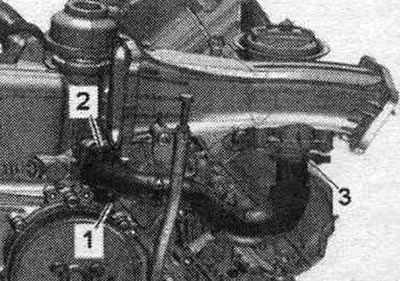

Труба адводу ОГ на впускным калектары - момант і паслядоў, зацяжкі
Выступ на трубе рэцыркуляцыі ОГ не павінен мець хвалепадобную форму або быць выгнутым. Усталяваць трубу сістэ. рэцыркуляцыі ОГ з ушчыльненнямі і шрубавым хамутом. Вышмараваць разьбярства гаек тэрмаўстойлівай пастай для нітаў.
| Ступень | Ніты/Шрубавы хамут | Момант зацяжкі |
| 1 | "1, 2" | укруціць ад рукі да прылягання капялюшыкаў |
| 2 | "3" | размясціць, як паказана на малюнку 2,5 Нм |
| 3 | "1, 2" | 9 Нм |

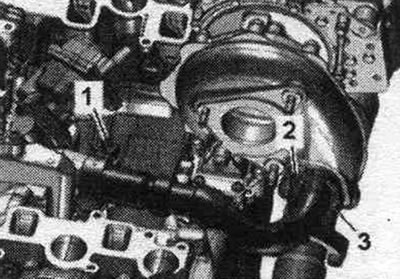

Труба адводу ОГ на турбонагнетателе - момант і рушыўшы ўслед, зацяжкі
Замяніць трубку сістэ. рэцыркуляцыі ОГ і разьбовай хамут пасля паслаблення разьбовага хамута. Варта замяніць ніты, якія зацягваюцца з кутом дацяжкі. Усталяваць трубу сістэ. рэцыркуляцыі ОГ з ушчыльненнямі і шрубавым хамутом. Вышмараваць разьбярства гаек тэрмаўстойлівай пастай для нітаў.
| Ступень | Ніты/Шрубавы хамут | Момант зацяжкі |
| 1 | "2, 3" | укруціць ад рукі да прылягання капялюшыкаў |
| 2 | "1" | размясціць па выступе на трубцы сістэ. рэцыркуляцыі ОГ момант зацяжкі: нумар дэталі 059131548 С: 5 Нм, нумар дэталі 059131548 D: 3,5 Нм |
| 3 | "2, 3" | 9 Нм |
| 4 | "2, 3" | давярнуць на 90° |
