Газаразрадныя фары — аўтамабілі пасля 2013 мадэльнага года — замена камплектуючых (Audi A4 B8)

Газаразрадныя фары - аўтамабілі пасля 2013 мадэльнага года

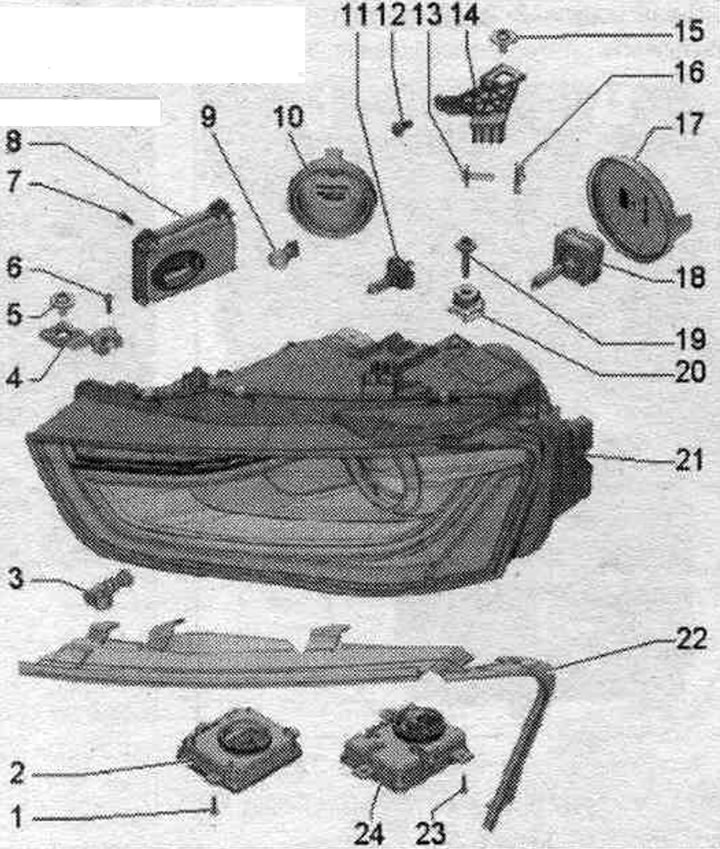

Корпус фары, блокі кір., лямпы

1. Болт: 3 шт.; 1,5 Нм.
2. Б/к газаразраднай лямпы: б/к левай газаразраднай лямпы "J343", б/к правай газаразраднай лямпы "J344".
3. Вентыляцыя: для корпуса фары.
4. Унутраны кранштэйны корпуса фары.
5/13/15/19. Ніт: 4,5 Нм.
6. Болт: 2 шт.; 6 Нм.
7. Болт: Зшт.; 1,5 Нм.
8. Б/к сіст. асвятлення для руху ў дзённы час і стая. святла: б/к сіст. асвятлення для руху ў дзённы час і стая. святла злева "J860", б/к сіст. асвятлення для руху ў дзённы час і стая. святла справа "J861".
9. Лямпа зав. паказальніка павароту: лямпа зав. левага паказальніка павароту "М5", лямпа зав. правага паказальніка павароту "М7"; 12 У, 24 Вт (F024MD).
10. Вечка корпуса.
11. Лямпа нерухомай фары сістэ. адаптыўнага асвятлення: левая нерухомая фара сістэ. адаптыўнага асвятлення "М51", правая нерухомая фара сістэ. адаптыўнага асвятлення "М52"; 12В, 55 Вт (Н7).
12. Упартая шруба: для выраўноўвання корпуса фары па контурах кузава; павінен прыціскацца да рамкі радыятара.
14. Верхні кранштэйны корпуса фары.
16. Дужка.
17. Вечка корпуса.
18. Газаразрадная лямпа: з убудаванай шпулькай запальвання; левая газаразрадная лямпа "L13", правая газаразрадная лямпа "L14"; 42 У, 35 Bт (D3S).
20. Рэгулявальны элемент: для per. карпусы фары адносна контуру бампера.
21. Корпус фары: злева з левым святлодыёдным модулем асвятлення ў дзённы час і стая. святла "L176", справа з правым святлодыёдным модулем асвятлення ў дзённы час і стаяла. святла "L177"; варыянт для нацыянальнага рынку: з лямпай зав. бок. габарытнага ліхтара "M33"/"M34", не можа быць заменены ў асобнасці.
22. Ушчыльн. рама.
23. Болт: 3 шт.; 1,5 Нм.
24. Сілавы модуль фары: толькі ў а/м. з адаптыўным асвятленнем; сілавы модуль левай фары "J667", сілавы модуль правай фары "J668".

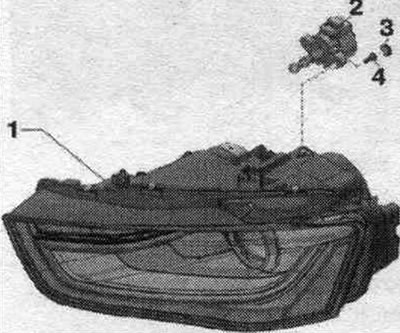

Рамонтны камплект

1. Корпус фары.
2. Выкан. эл. рухавік карэктара фар: выканаўчы эл. рухавік карэктара левай фары "V48", выканаўчы эл. рухавік карэктара правай фары "V49".
3. Утулка: для замены выканан. рухавіка неабходна адкрыць корпус фары, для наступнага зачынення мант. адтуліны пастаўляецца асадка.
4. Болт: 2 шт.; 1,4 Нм.

Зняцце і ўстаноўка корпуса фары

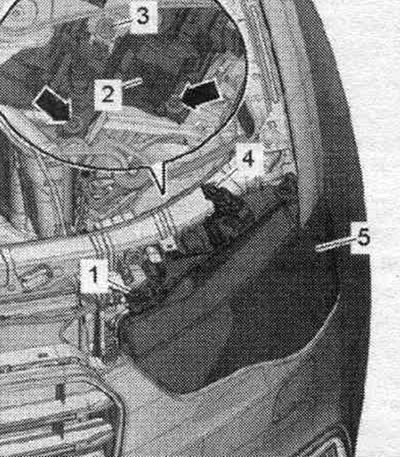

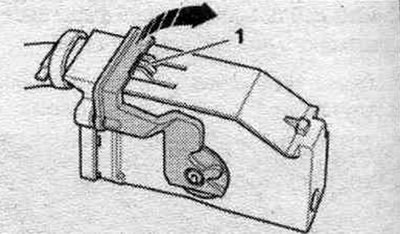

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць ашалёўку апоры замка. Раз'яднаць штэкернае злучэнне "2". Выкруціць балты "1, 4". Выкруціць шрубу "3" і зняць рэгулявальны элемент з корпуса фары. Адкруціць ніт "стрэлкі" на корпусе фары на некалькі абарачэнняў. Выняць фару "5" наперад з кузава.

Мантаж

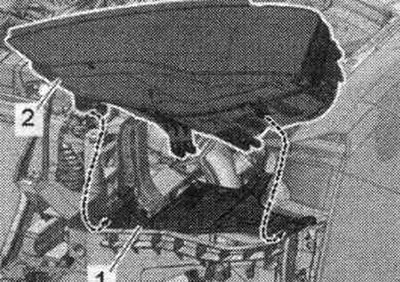

Ўстаноўка ў зваротным парадку. Пры ўсталёўцы фары "2" у мацаванне "2" сачыць, каб накіроўвалыя жалабкі фары зафіксаваліся ў накіроўвалых мацаванні "стрэлкі". Фара павінна лёгка і без намаганні ўвайсці ў пасадачнае гняздо.

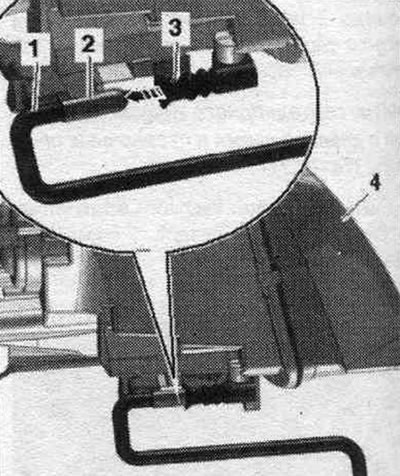

Звярнуць увагу на тое, каб пры ўсталёўцы фары "4" вентыляцыя "3" фары раўнамерна насаджвалася на мацаванне "2" вентыляцыйнага шланга "1" "стрэлка".

Зацягнуць балты "1, 3, 4" і "стрэлкі". Усталяваць ашалёўку апоры замка. Падлучыць АКБ.

Зняцце і ўстаноўка ўшчыльняльнай рамы

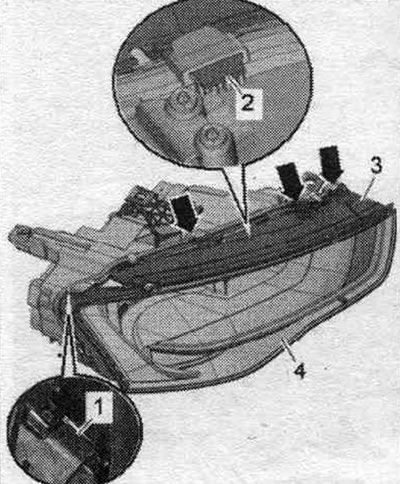

Зняць корпус фары. Адлучыць ушчыльн. раму "3" на ніжнім боку "1" і ўзбоч ад корпуса фары "4". Разблакаваць крапежны заціск "2" "стрэлкі" і зняць ушчыльн. раму.

Ўстаноўка ў зваротным парадку: усталяваць корпус фары.

Замена газаразраднай лямпы "L13"/"L14"

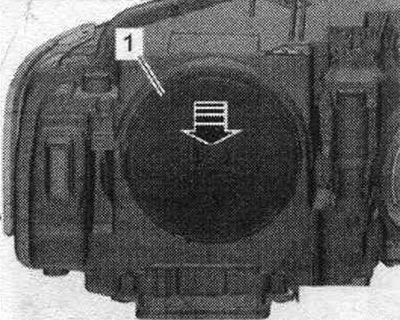

Справа: зняць корпус возд. фільтра. СняУсталёўка ў зваротным парадку: усталяваць корпус фары.

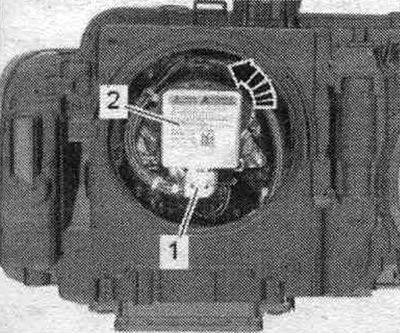

Павярнуць газаразрадную лямпу "2" у напрамку "стрэлкі" і выняць яе з корпуса фары. Раз'яднаць штэкернае злучэнне "1".

Ўстаноўка ў зваротным парадку. Уставіць новую газаразрадную лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Мантажнае становішча: раз'ём накіраваны ўніз. Зачыніць вечка корпуса. Справа: усталяваць корпус возд. фільтра.

Зняцце святлодыёднага модуля асвятлення ў дзённы час і стаяначных агнёў "L176"/"L177"

Святлодыёдны модуль сістэ. асвятлення для руху ў дзённы час і стая. агню размешчаны ў корпусе і пры няспраўнасці не можа быць заменены па асобнасці.

Замена лямпы нерухомай фары сістэмы адаптыўнага асвятлення "М51"/"М52"

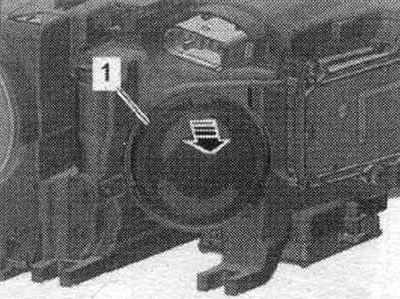

Справа: зняць корпус возд. фільтра. Зняць вечка корпуса "1" з корпуса фары "стрэлка".

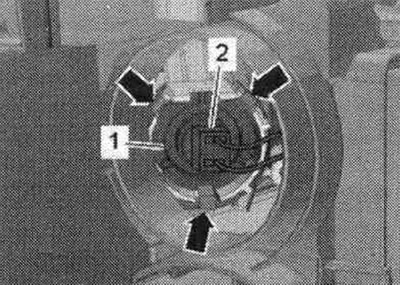

Выняць лямпу "1" з спружынных клямараў "стрэлкі". Адлучыць штэкернае злучэнне "2" лямпы.

Ўстаноўка ў зваротным парадку. Падлучыць штэкернае злучэнне і ўставіць новую газаразрадную лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. За крыць крышку корпуса. Справа: усталяваць корпус возд. фільтра.

Зняцце і ўстаноўка засланкі блізкага святла "V294"/"V295"

Засланка блізкага святла знаходзіцца ў корпусе фары і ў выпадку няспраўнасці не можа быць заменена асобна.

Замена лямпы пярэдняга паказальніка павароту "М5"/"М7"

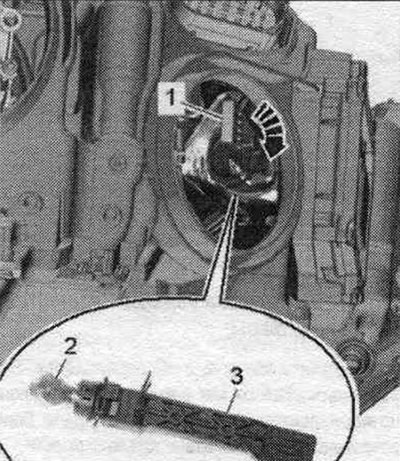

Справа: зняць корпус возд. фільтра. Зняць вечка корпуса "1" з корпуса фары "стрэлка". Разблакаваць патрон злева - паваротам па гадзіннікавай стрэлцы; справа - паваротам супраць гадзіннікавай стрэлкі "стрэлка". Выняць патрон з корпуса. Выняць лямпу "2" з патрона "3".

Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць вечка корпуса. Справа: усталяваць корпус возд. фільтра.

Зняцце і ўстаноўка блока кіравання газаразраднай лямпы "J343"/"J344"

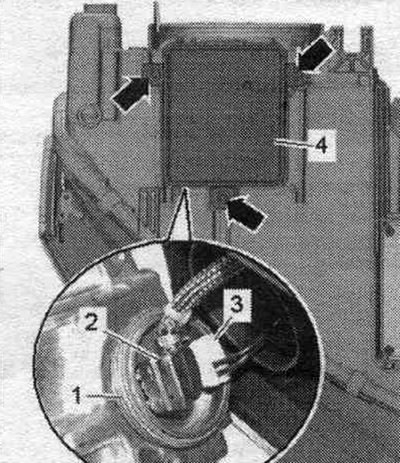

Зняць корпус фары. Выкруціць балты "стрэлкі". Зняць б/к "4" з корпуса фары. Раз'яднаць провад адаптара "2" і штэкернае злучэнне "3". Зняць б/к.

Ўстаноўка ў зваротным парадку. Праверыць ушчыльн. кольца "1" паміж б/к і корпусам фары на наяўнасць пашкоджанняў. Устанавіць корпус фары.

Зняцце і ўстаноўка сілавога модуля фары "J667"/"J668"

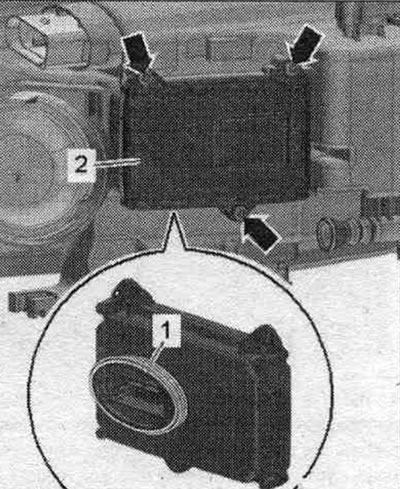

Зняць корпус фары. Выкруціць балты "стрэлкі". Зняць сілавы модуль "2" фары.

Ўстаноўка ў зваротным парадку. Праверыць ушчыльн. кольца "1" паміж сілавым блокам і корпусам фары на прадмет пашкоджанняў. Устанавіць корпус фары.

Зняцце і ўстаноўка блока кіравання сістэмы асвятлення для руху ў дзённы час і стаяначнага святла "J860"/"J861"

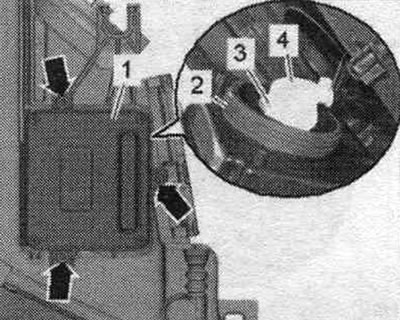

Зняць корпус фары. Выкруціць балты "стрэлкі". Зняць б/к "1" з корпуса фары. Адлучыць штэкерны раз'ём "4", націснуўшы кнопку разблакіроўкі "3". Зняць б/к.

Ўстаноўка ў зваротным парадку. Праверыць ушчыльн. кольца "2" паміж б/к і корпусам фары на наяўнасць пашкоджанняў. Устанавіць корпус фары.

Зняцце і ўстаноўка выканаўчага электрарухавіка сістэмы дынамічнага адаптыўнага асвятлення "V318"/"V319"

Выкан. эл. рухавік сіст. дынамічнага адаптыўнага асвятлення знаходзіцца ў корпусе фары і ў выпадку няспраўнасці не можа быць заменены асобна.

Замена лямпы пярэдняга бакавога габарытнага агню "M33"/"M34"

Лямпа зав. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў корпус фары. Замена святлодыёдаў немагчымая, фара павінна быць заменена поўнасцю.

Зняцце і ўстаноўка выканаўчага рухавіка карэктара фар V48-/"V49" - а/м з 2013 мадэльнага года

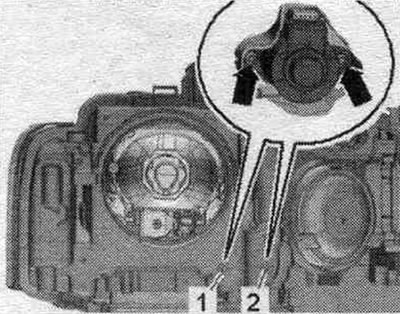

Зняць корпус фары. Зняць газаразрадную лямпу. Абцугамі выбіць кантакты "1, 2" з корпуса фары, утрымліваючы ўсярэдзіне і праштурхоўваючы кантакт. Праз адтуліны выкруціць балты "стрэлкі".

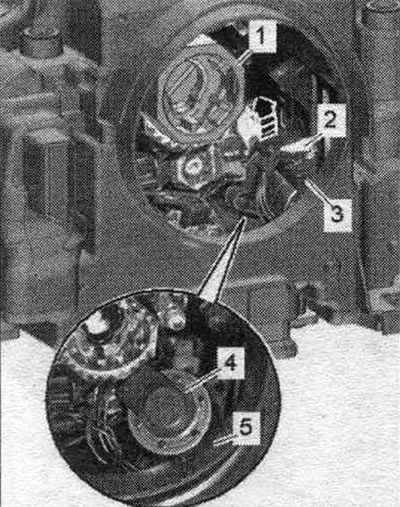

Выняць выканаўчы рухавік "1" карэктара фар, вывеўшы шаравую галоўку выканаўчай восі шляхам адвядзення выкан. рухавіка уверх "стрэлка" з мацавання шаравой галоўкі і адначасова адціснуўшы адбівальнік "3" наперад. Выняць выканаўчы рухавік "4" з корпуса фары "5", як на малюнку. Раз'яднаць штэкернае злучэнне "2".

Мантаж

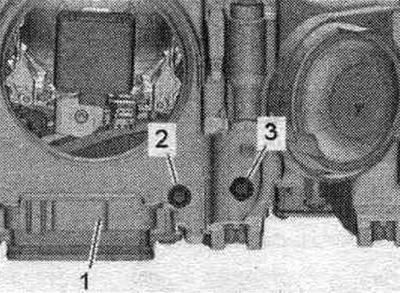

Ўстаноўка ў зваротным парадку. Пры ўводзе падлучыць штэкернае злучэнне і ўставіць выканаўчы рухавік. Спачатку насадзіць знізу шаравую галоўку рэгулявальнай восі ў мацаванне шаравой галоўкі адбівальніка, для гэтага пацягнуць адбівальнік назад. Зацягнуць балты. Зачыніць адтуліну ў корпусе фары "1" асадкамі "2, 3" з рамонтнага камплекта.

Ўстаноўка газаразраднай лямпы. Устанавіць корпус фары.

Зняцце і ўстаноўка ўнутранага кранштэйна корпуса фары

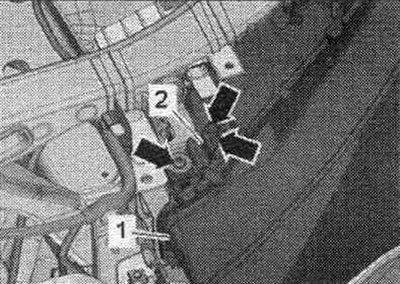

Зняць ашалёўку апоры замка. Выкруціць балты "стрэлкі". Зняць кранштэйны "2" рухам уверх з корпуса фары "1".

Ўстаноўка ў зваротным парадку. Усталяваць ашалёўку апоры замка.

Зняцце і ўстаноўка верхняга кранштэйна корпуса фары

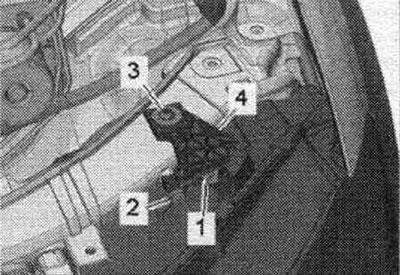

Выкруціць балты "2, 3". Адкруціць ніт "1" і атрымаць, наколькі гэта магчыма. Зняць кранштэйны "4" рухам уверх з корпуса фары. Ніт дазваляецца здабываць толькі разам з кранштэйнам.

Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка блока кіравання "J431"/"J745"

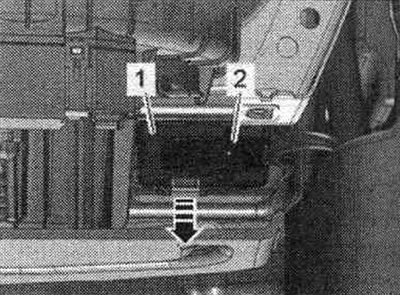

Б/к парковачнага асістэнта ў залежнасці ад канструкцыі з 2013 мод. гады ўбудаваны ў б/к бартавой сеткі "J519" і пры няспраўнасці не можа быць заменены па асобнасці. Замяніць б/к бартавой сеткі. Пры замене б/к абраць у рэжыме Кіраваны пошук невыпр. або Вядзёныя функцыі функцыю Замена адпаведнага б/к. Зняць зав. скрыню. Разблакаваць фіксатары "стрэлка" і выняць б/к "паз. 1" з рамкі. Раз'яднаць штэкернае злучэнне "2".
