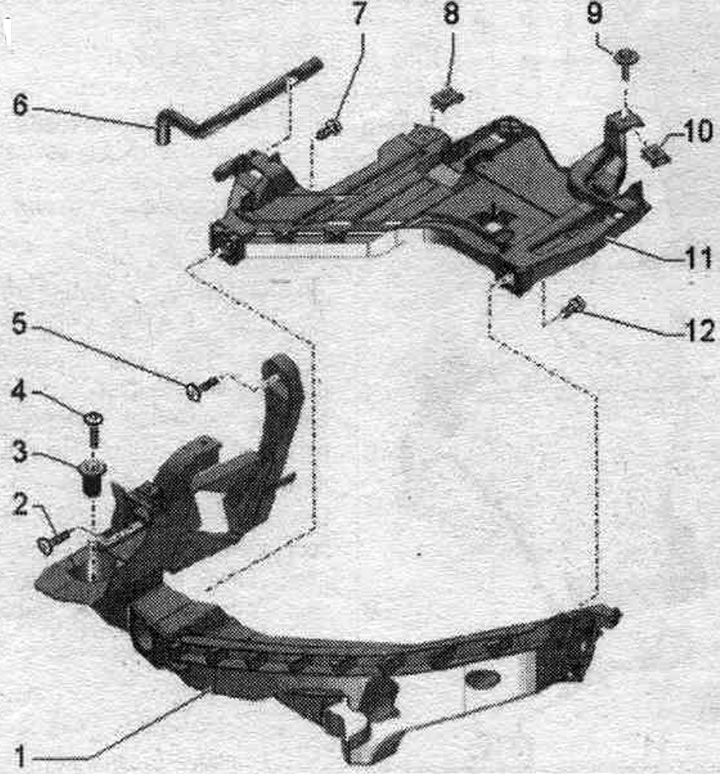

Схема мантажу кранштэйна, мацаванні корпуса фары - аўтамабілі да 2012 мадэльнага года
1. Трымальнік: для мацавання корпуса фары.
2/4/5. Ніт: 8 Нм.
3. Рэгулявальная гайка: для peг. палажэнні накладкі зав. бампера да контура бампера.
6. Вентыляцыйны шланг: для корпуса фары.
7/9/12. Ніт: 4,5 Нм.
8. Дужка.
10. Дужка.
11. Мацаванне: для корпуса фары.

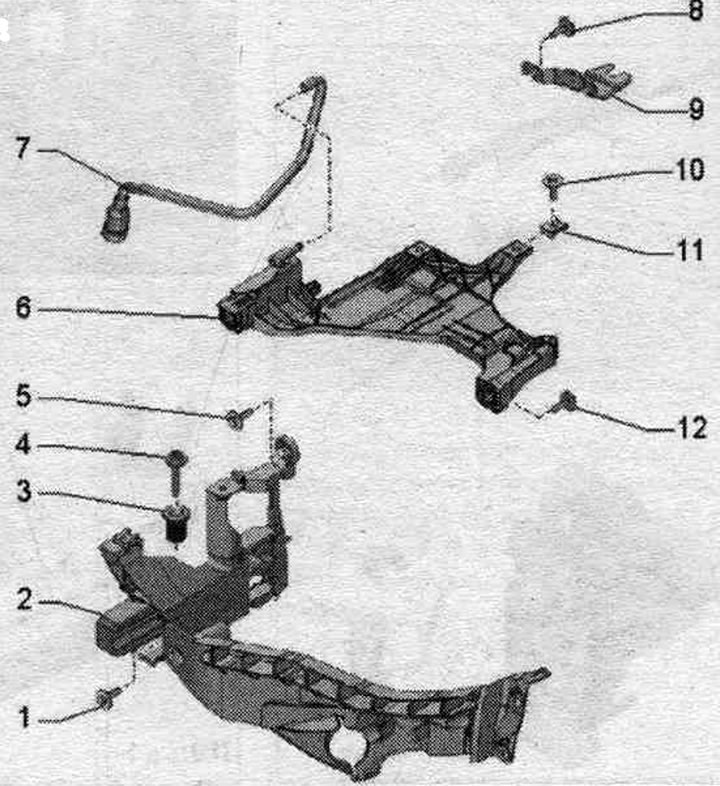

Схема мантажу кранштэйна, мацаванні корпуса фары - аўтамабілі з 2013 мадэльнага года
1/4/5. Ніт: 8 Нм.
2. Трымальнік: для мацавання корпуса фары.
3. Рэгулявальная гайка: для peг. палажэнні накладкі зав. бампера да контура бампера.
6. Мацаванне: для корпуса фары.
7. Вентыляцыйны шланг: для корпуса фары.
8/10/12. Ніт: 2 шт.; 4,5 Нм.
9. Верхняе мацаванне: для корпуса фары.
11. Дужка: 2 шт.
Зняцце і ўстаноўка верхняга мацавання корпуса фары - аўтамабілі з 2013 мадэльнага года

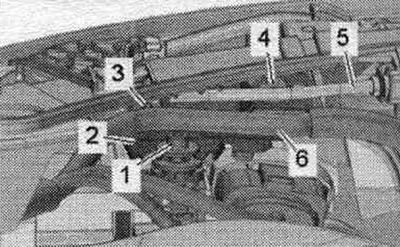

Злева: вызваліць паляць правадоў "6". Адлучыць заднюю тросавую цягу "5" замка капота ад злучэння тросавай цягі. Выкруціць балты "1, 3, 4". Зняць мацаванне "2" рухам назад.
Ўстаноўка ў зваротным парадку. Падлучыць заднюю тросавую цягу замка капота да злучэння тросавай цягі.
Зняцце і ўстаноўка кранштэйна мацавання корпуса фары

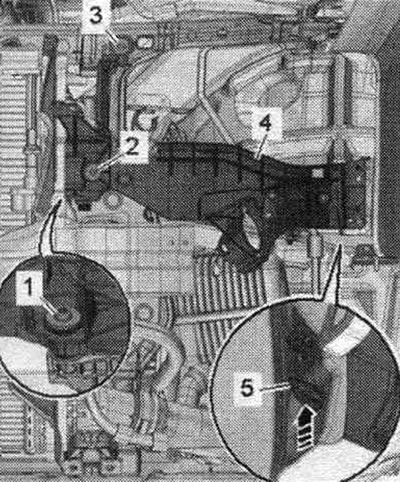

Зняць абліцоўванне зав. бампера. Зняць корпус фары. Пры наяўнасці, зняць фарсунку ачышчальніка фары. Адлучыць раз'ём датчыка сутыкнення зав. Airbag. Выкруціць балты "1, 2, 3". Разблакаваць стопорную клямар "5" "стрэлка" і зняць кранштэйны "4" з рамкі радыятара. Пры замене кранштэйна: зняць мацаванне корпуса фары, зняць датчык удару франтальнай Airbag.
Ўстаноўка ў зваротным парадку. Уставіць мацаванне корпуса фары і ўкруціць да ўпора ніты "стрэлкі". Уставіць кранштэйны на крыло і на рамку радыятара і загарнуць да ўпора балты "стрэлкі". Усталяваць фарсунку абмывальніка фар. Усталяваць абліцоўванне бампера. Выраўнаваць зазоры накладкі бампера па контурах кузава. Велічыня зазору = раўнамернасць зазору. Зацягнуць балты. Ізноў праверыць зазоры, пры неабходнасці паўтарыць рэгуляванне. Устанавіць корпус фары. Адрэгуляваць становішча фар.
Зняцце і ўстаноўка мацавання корпуса фары

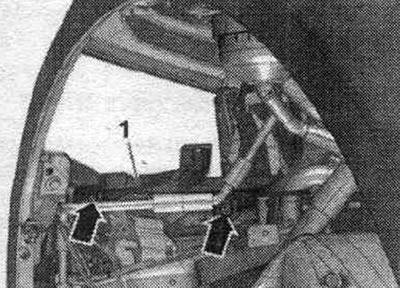

Зняць корпус фары. Зняць адпаведны падкрылак зав. колавай аркі. Выкруціць балты "стрэлкі". Зняць мацаванне "1" карпусы фары.
Мантаж

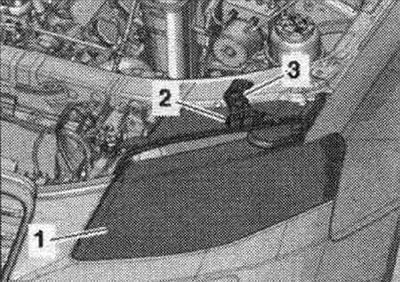

Устанавіць мацаванне корпуса фары і зацягнуць ад рукі балты "стрэлкі". Устанавіць корпус фары. Адкруціць ніт "2" трымальніка "3" на некалькі абарачэнняў. Выраўнаваць зазоры корпуса фары "1" па контуры кузава. Велічыня зазору = раўнамернасць зазору.

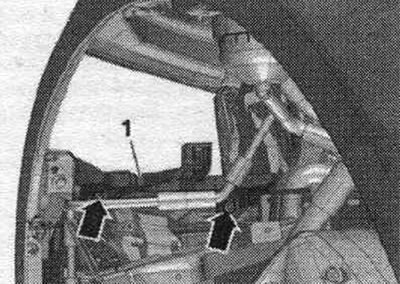

Зацягнуць ніты "стрэлкі", пры гэтым карпусы фары павінен устаць заподлицо з вонкавым беражком крыла.
Ізноў праверыць зазоры, пры неабходнасці паўтарыць рэгуляванне зазораў, як было апісана спачатку. Устанавіць падкрылак. Адрэгуляваць становішча фар.
