Галагенавыя фары - аўтамабілі пасля 2013 мадэльнага года

Корпус фары, блокі кір., лямпы

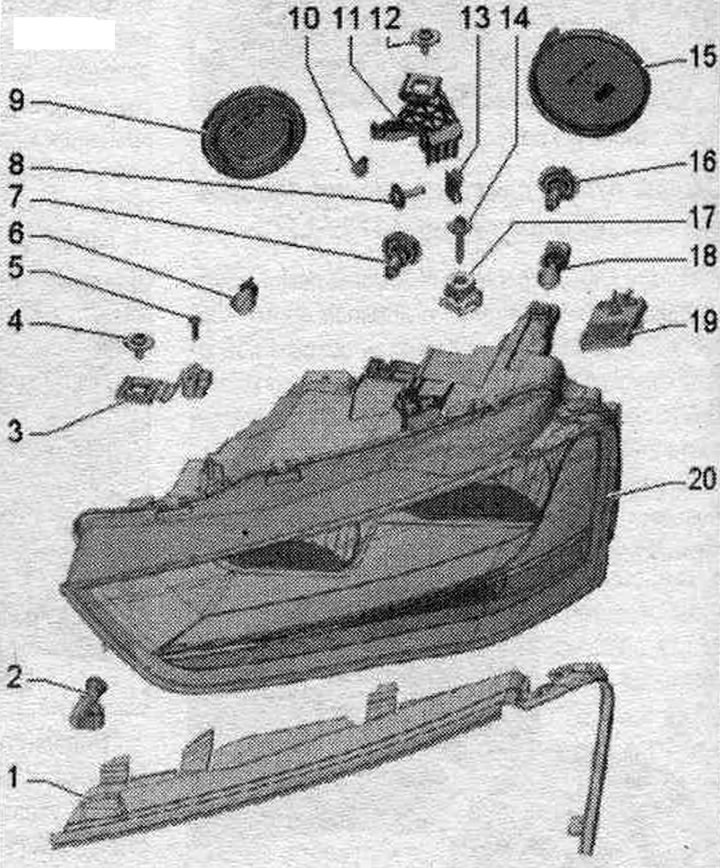

1. Ушчыльн. рама.
2. Вентыляцыя: для корпуса фары.
3. Унутраны кранштэйны корпуса фары.
4/8/12/14. Ніт: 4,5 Нм.
5. Болт: 2 шт.; 6 Нм.
6. Лямпа зав. паказальніка павароту: лямпа зав. левага паказальніка павароту "М5", лямпа зав. правага паказальніка павароту "М7".
7. Лямпа фары далёкага святла: лямпа левай фары далёкага святла "М30", лямпа правай фары далёкага святла "М32"; 12 В. 55 Вт (Н7).
9. Вечка корпуса.
10. Упартая шруба: для выраўноўвання корпуса фары па контурах кузава; павінен прыціскацца да рамкі радыятара.
11. Верхні кранштэйны корпуса фары.
13. Дужка.
15. Вечка корпуса.
16. Лямпа фары блізкага святла: лямпа левай фары блізкага святла "М29", лямпа правай фары блізкага святла "М31"; 12 В, 55 Вт (Н7).
17. Рэгулявальны элемент: для per. карпусы фары адносна контуру бампера.
18. Лямпа прыпыначных агнёў/сіст. асвятлення для руху ў дзённы час: левая лямпа стаяла. святла "М1", правая лямпа стаяла. святла "МЗ", лямпа левая сіст. асвятлення для руху ў дзённы час "L174", лямпа правая сіст. асвятлення для руху ў дзённы час "L175"; 12B, 26 Bт (PSX26W).
19. Сілавы модуль бок. габарытнага агню: сілавы модуль левага бок. габарытнага агню "J986", сілавы модуль правага бок. габарытнага агню "J987".
20. Корпус фары.

Рамонтны камплект

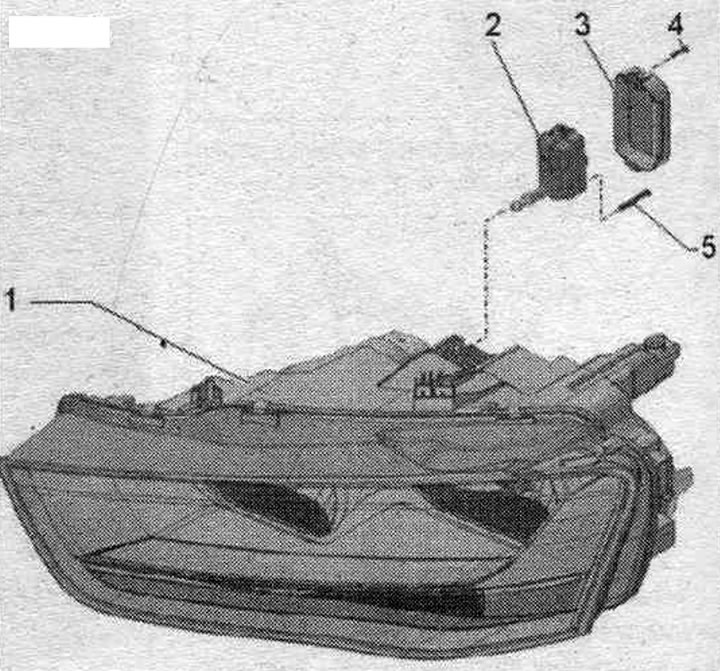

1. Корпус фары.
2. Выкан. эл. рухавік карэктара фар: выканаўчы эл. рухавік карэктара левай фары "V48", выканаўчы эл. рухавік карэктара правай фары "V49".
3. Вечка корпуса выканан. рухавіка для карэкцыі кута нахілу фар: для замены выканан. рухавіка неабходна разрэзаць корпус фары, для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса.
4. Болт: з рамонтнага камплекта выкан. рухавіка для карэкцыі кута нахілу фар; 2 шт.; 2 Нм.
5. Болт: 2 шт.; 1,4 Нм.

Зняцце і ўстаноўка корпуса фары

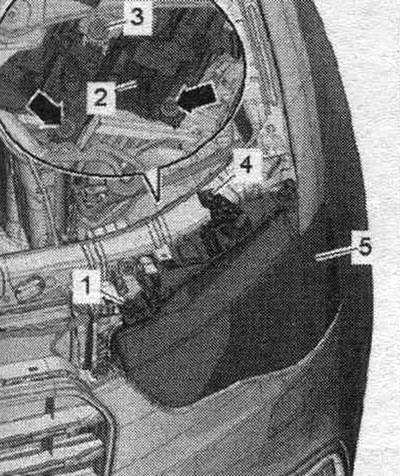

Выключыць запальванне. Устанавіць выключальнік асвятлення ў становішча 0. Зняць ашалёўку апоры замка. Раз'яднаць штэкернае злучэнне "2". Выкруціць балты "1, 4". Выкруціць шрубу "3" і зняць рэгулявальны элемент з корпуса фары. Адкруціць ніты "стрэлкі" на корпусе фары на некалькі абарачэнняў. Выняць фару "5" наперад з кузава.

Мантаж

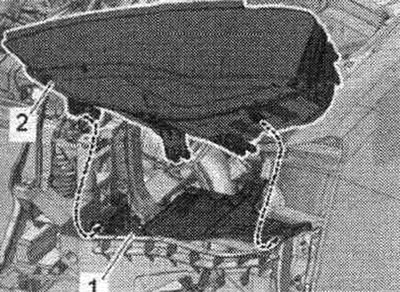

Усталёўка ў зваротным парадку: Пры ўсталёўцы фары "2" у мацаванне "2" сачыць, каб накіроўвалыя жалабкі фары зафіксаваліся ў накіроўвалых мацаванні "стрэлкі". Фара павінна лёгка і без намаганні ўвайсці ў пасадачнае гняздо.

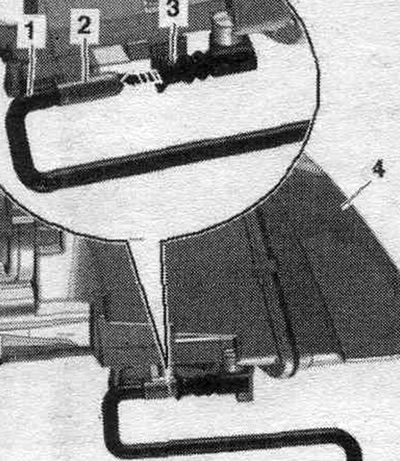

Звярнуць увагу на тое, каб пры ўсталёўцы фары "4" вентыляцыя "3" фары раўнамерна насаджвалася на мацаванне "2" вентыляцыйнага шланга "1" "стрэлка".

Зацягнуць балты "1, 3, 4" і "стрэлкі". Усталяваць ашалёўку апоры замка.

Зняцце і ўстаноўка ўшчыльняльнай рамы

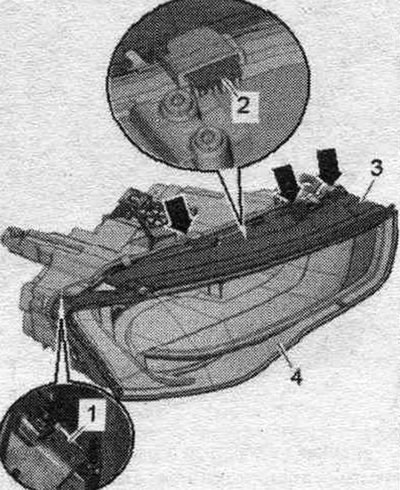

Зняць корпус фары. Адлучыць ушчыльн. раму "3" на ніжнім боку "1" і ўзбоч ад корпуса фары "4". Разблакаваць крапежны заціск "2" "стрэлкі" і зняць ушчыльн. раму.

Ўстаноўка ў зваротным парадку. Устанавіць корпус фары.

Замена лямпы фары блізкага святла "М29"/"М31"

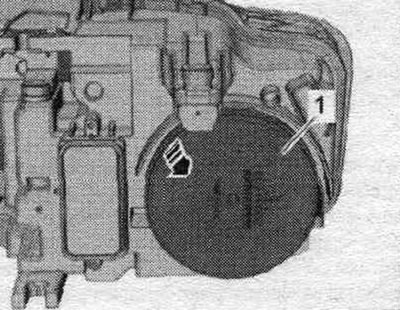

Справа: зняць корпус возд. фільтра. Зняць вечка корпуса "1" з корпуса фары "стрэлка".

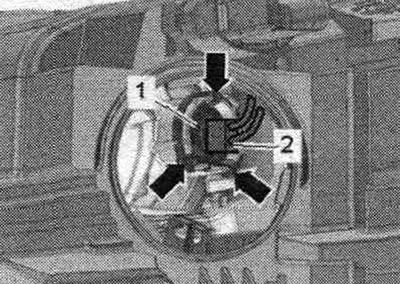

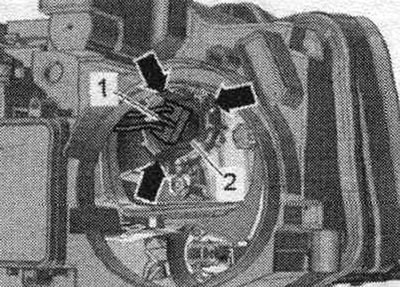

Выняць лямпу "2" з спружынных клямараў "стрэлкі". Адлучыць штэкернае злучэнне "1" лямпы.

Мантаж

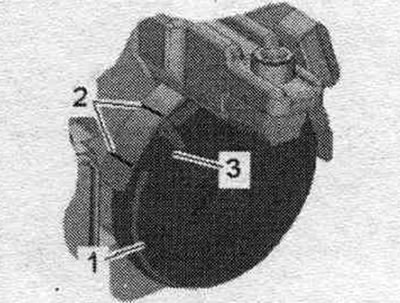

Ўстаноўка ў зваротным парадку. Падлучыць штэкернае злучэнне і ўставіць новую газаразрадную лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць вечка корпуса "1", пры гэтым планка "3" павінна знаходзіцца насупраць адзнакі "2" на корпусе фары.

Справа: усталяваць корпус возд. фільтра.

Замена лямпы фары далёкага святла "М30"/"М32"

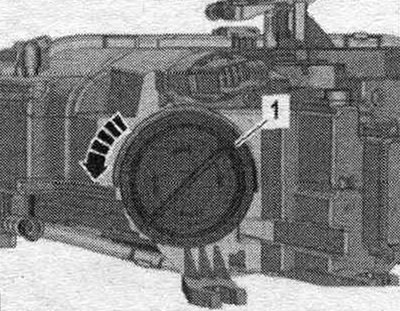

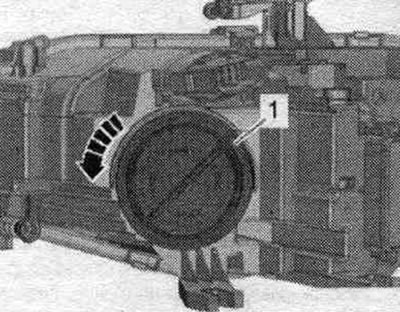

Справа: зняць корпус возд. фільтра. Павярнуць вечка корпуса "1" супраць гадзіннікавай стрэлкі "стрэлка" і зняць з корпуса фары.

Выняць лямпу "1" з спружынных клямараў "стрэлкі". Адлучыць штэкернае злучэнне "2" лямпы.

Ўстаноўка ў зваротным парадку. Падлучыць штэкернае злучэнне і ўставіць новую газаразрадную лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць вечка корпуса паваротам па гадзіннікавай стрэлцы. Справа: усталяваць корпус возд. фільтра.

Замена лямпы падфарніка "М1"/"МЗ" ці лямпы фары для руху ў дзённы час "L174"/"L175"

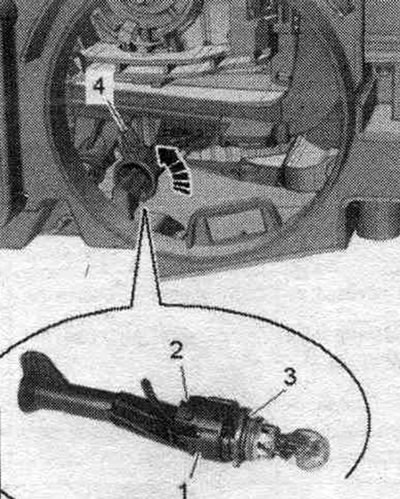

Справа: зняць корпус возд. фільтра. Зняць вечка корпуса "1" з корпуса фары "стрэлка". Павярнуць патрон "4" на левай фары па гадзіннікавай стрэлцы, а на правай фары - супраць гадзіннікавай стрэлкі "стрэлка". Адлучыць патрон ад мацавання рухам уверх і выняць з корпуса фары. Разблакаваць заціск "2" і зняць штэкерны раз'ём "1" з патрона "3" разам з лямпай.

Мантаж

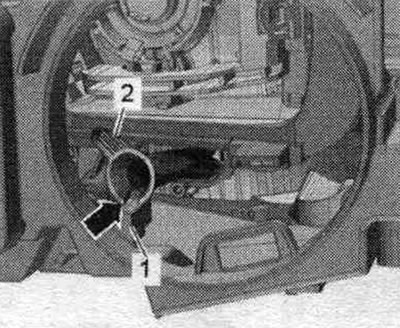

Ўстаноўка ў зваротным парадку. Падлучыць раз'ём і ўставіць новую лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Уставіць патрон у мацаванне на корпусе фары і зафіксаваць. Адтуліна "стрэлка" у патроне "2" павінна размяшчацца насупраць мацавання "1".

Зачыніць вечка корпуса "1", пры гэтым планка "3" павінна знаходзіцца насупраць адзнакі "2" на корпусе фары. Справа: усталяваць корпус возд. фільтра.

Замена лямпы пярэдняга паказальніка павароту "М5"/"М7"

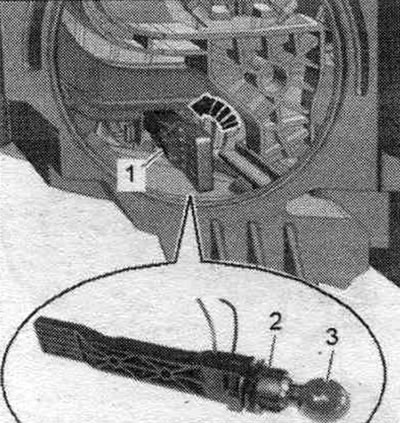

Разблакаваць лямпу "3": злева - паваротам па гадзіннікавай стрэлцы; справа - паваротам супраць гадзіннікавай стрэлкі "стрэлка". Выняць лямпу з корпуса. Выняць лямпу "2" з патрона "1".

Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць вечка корпуса паваротам па гадзіннікавай стрэлцы. Справа; усталяваць корпус возд. фільтра.

Замена лямпы пярэдняга бакавога габарытнага агню "M33"/"M34"

Лямпа зав. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў корпус фары. Замена святлодыёдаў немагчымая, фара павінна быць заменена поўнасцю.

Зняцце і ўстаноўка сілавога модуля бакавога габарытнага ліхтара "J986"/"J987"

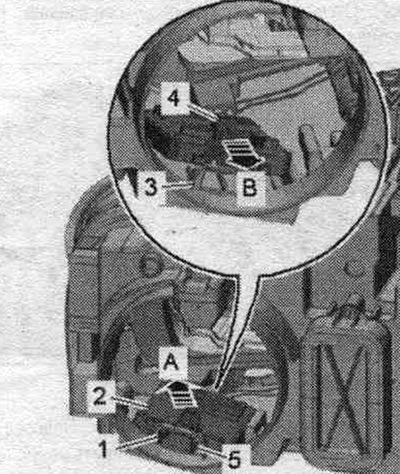

Справа: зняць корпус возд. фільтра. Павярнуць вечка корпуса "1" супраць гадзіннікавай стрэлкі "стрэлка" і зняць з корпуса фары. Разблакаваць крапежныя заціскі "1,6" і адлучыць б/к "2" у напрамку руху наперад ад накіроўвалай шыны "стрэлка А". Выняць б/к рухам назад з корпуса фары "3" "стрэлка Ў", як на малюнку. Раз'яднаць штэкернае злучэнне "4".

Ўстаноўка ў зваротным парадку. Зачыніць вечка корпуса паваротам па гадзіннікавай стрэлцы. Справа: усталяваць корпус возд. фільтра.

Зняцце і ўстаноўка выканаўчага электрарухавіка карэктара фар "V48"/"V49"

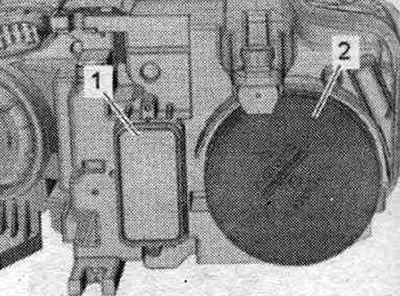

Зняць корпус фары. Для замены выканан. рухавіка карэкцыі кута нахілу фар корпус фары неабходна разразаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "1" з корпуса фары вострым дывановым нажом. Пасля зняцця заглушкі старанна прыбраць габлюшку і дробны пыл з корпуса фары. Зняць вечка корпуса "2" з корпуса фары.

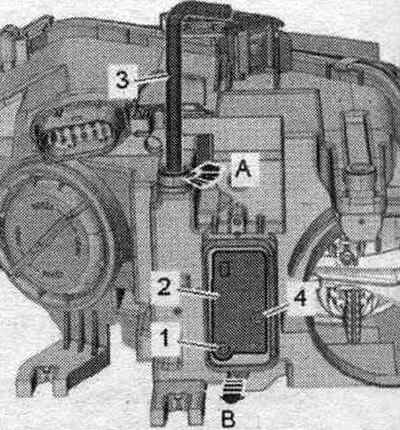

Шасцігранным ключом павярнуць болт per. па вышыні да ўпора "стрэлка А". Выкруціць балты "1, 4". Узяўшыся за правае адтуліну ў корпусе фары, адціснуць выканаўчы рухавік "2" "у кірунку стрэлкі Ў" ад адбівальніка. Выняць выканаўчы рухавік і адлучыць штэкерны раз'ём.

Мантаж

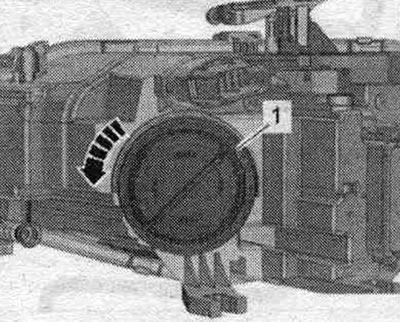

Усталёўка ў зваротным парадку: Павярнуць вечка корпуса "1" супраць гадзіннікавай стрэлкі "стрэлка" і зняць з корпуса фары. Пры ўводзе падлучыць штэкернае злучэнне і ўставіць выканаўчы рухавік. Пры прыцісканні шаравой галоўкі выканаўчай восі ў мацаванне шаравой галоўкі адбівальніка неабходна ўтрымліваць адбівальнік праз адтуліну для фары далёкага святла/паказальнік павароту.

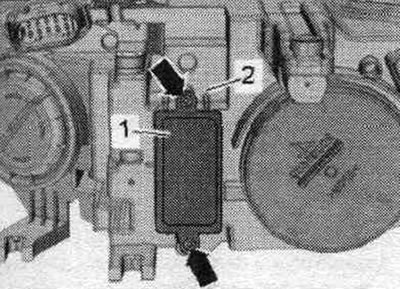

Зачыніць адтуліну ў корпусе фары "2" вечкам корпуса "1" з рамонтнага камплекта. Зацягнуць балты "стрэлкі".

Зачыніць вечка корпуса. Устанавіць корпус фары.

Зняцце і ўстаноўка ўнутранага кранштэйна корпуса фары

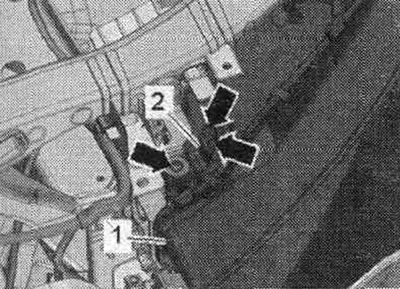

Зняць ашалёўку апоры замка. Выкруціць балты "стрэлкі". Зняць кранштэйны "2" рухам уверх з корпуса фары "1".

Ўстаноўка ў зваротным парадку. Усталяваць ашалёўку апоры замка.

Зняцце і ўстаноўка верхняга кранштэйна корпуса фары

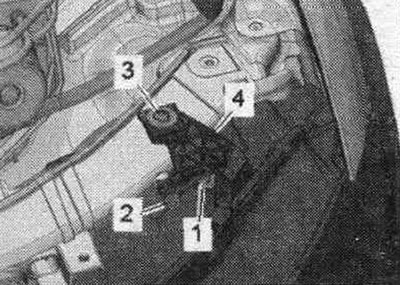

Выкруціць балты "2, 3". Адкруціць ніт "1" і атрымаць, наколькі гэта магчыма. Зняць кранштэйны "4" рухам уверх з корпуса фары. Ніт дазваляецца здабываць толькі разам з кранштэйнам.
