Біксенонавая фара з газаразраднай лямпай і адаптыўным асвятленнем — аўтамабілі да 2012 мадэльнага года (Audi A4 B8)

Змест: Біксенонавая фара з газаразраднай… ↓ Рамонтныя камплекты ↓ Зняцце і ўстаноўка корпуса фары ↓ Замена газаразраднай лямпы… ↓ Замена святлодыёднага модуля фар… ↓ Замена лямпы пярэдняга бакавога… ↓ Зняцце і ўстаноўка засланкі блізкага… ↓ Замена лямпы пярэдняга паказальніка… ↓ Зняцце і ўстаноўка блока кіравання… ↓ Зняцце святлодыёднага модуля… ↓ Зняцце і ўстаноўка сілавога модуля… ↓ Зняцце і ўстаноўка выканаўчага… ↓ Зняцце і ўстаноўка выканаўчага… ↓

Біксенонавая фара з газаразраднай лямпай і адаптыўным асвятленнем - аўтамабілі да 2012 мадэльнага года

Увага! Небяспека для жыцця, высокая напруга. Перад правядзеннем прац на частках фары з газаразраднымі лямпамі, пазначаных жоўтымі знакамі высокай напругі, варта абавязкова адлучаць злучэнне АКБ з масай.

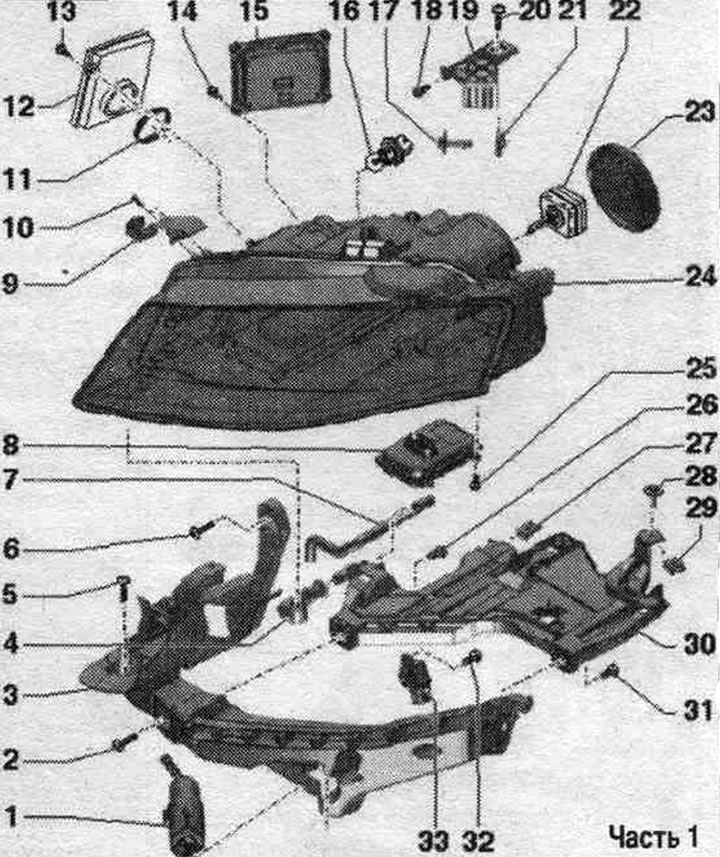

1. Фарсунка абмывальніка фар.
2/5/6/26/28/31/32. Ніт.
3. Трымальнік.
4. Вентыляцыя: для корпуса фары.
7. Вентыляцыйны шланг.
8. Сілавы модуль: толькі ў а/м з адаптыўным асвятленнем: сілавы модуль левай фары "J667", сілавы модуль правай фары "J668".
9. Кранштэйны корпуса фары.
10. Болт: 1,8 Нм.
11. Ушчыльн. кольца.
12. Б/к газаразраднай лямпы: б/к левай газаразраднай лямпы "J343", б/к правай газаразраднай пампы "J344".
13/14/25. Ніт: 1,4 Нм. 15. Модуль святлодыёда асвятлення ў дзённы час і стаяначных агнёў: левы модуль святлодыёда асвятлення ў дзённы час і стая. святла "L176"; правы модуль святлодыёда асвятлення ў дзённы час і стаяла. святла "L177".
16. Лямпа зав. паказальніка павароту: лямпа зав. левага паказальніка павароту "М5". лямпа зав. правага паказальніка павароту "М7"; 12 В, 21 Вт (H21W).
17/20. Ніт: 4,5 Нм.
18. Упартая шруба.
19. Кранштэйны корпуса фары.
21. Дужка.
22. Газаразрадная лямпа: са ўбудаванай шпулькай запальвання: левая газаразрадная лямпа "L13", правая газаразрадная лямпа "L14"; 42 В, 35 Вт (D3S).
23. Вечка корпуса: для фары блізкага святла.
24. Корпус фары: лямпы фар дзённага святла і стаяначных агнёў уяўляюць сабой святлодыёды і ўбудаваны ў корпус фары; замена святлодыёдаў немагчымая, варта замяняць фару ў зборы; а/м у камплектацыі для ЗША: лямпа зав. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў корпус фары, замена святлодыёдаў немагчымая, варта замяняць фару ў зборы.
27/29. Дужка.
30. Мацаванне.
33. Датчык ўдару франтальнай Airbag.

Рамонтныя камплекты

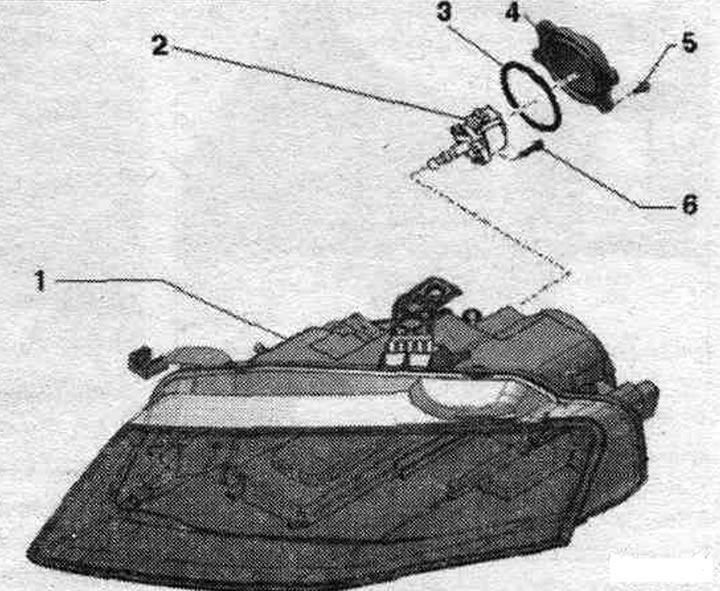

1. Корпус фары.
2. Выкан. эл. рухавік карэктара фар: выканаўчы эл. рухавік карэктара левай фары "V48", выканаўчы эл. рухавік карэктара правай фары "V49".
3. Ушчыльн. кольца: асобна ў якасці запасной часткі не пастаўляецца.
4. Вечка корпуса выканан. рухавіка: на заводзе ўстанаўліваецца ў выглядзе адной дэталі з корпусам фар; пры рамонце замяняць па асобнасці.
5. Болт: з рамонтнага камплекта выкан. рухавіка для карэкцыі кута нахілу фар; 2 Нм.
6. Болт: 1,4 Нм.

Зняцце і ўстаноўка корпуса фары

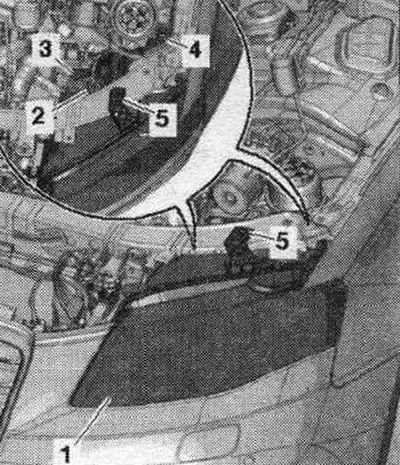

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць ашалёўку апоры замка. Раз'яднаць штэкернае злучэнне "2". Выкруціць шрубы "3, 4, 5" на корпусе фары "1".

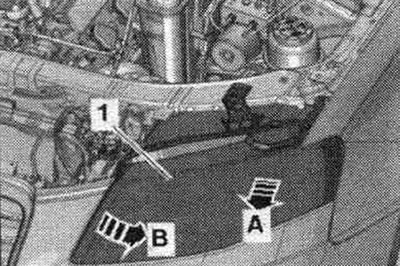

Цягнуць корпус фары "1" наперад "стрэлка А", пакуль накіроўвалыя фар не выйдуць з мацаванняў санак. Затым адвесці корпус фары да крыла "стрэлка Ў" і зняць з санак.

Мантаж

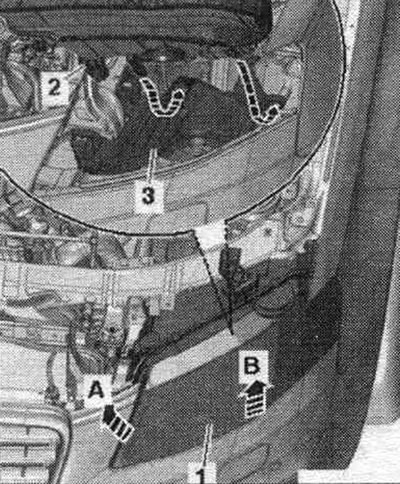

Ўстаноўка ў зваротным парадку. Усталяваць вонкавы беражок корпуса фары "1" усярэдзіне, за крылом. Адвесці корпус фары ўнутр "стрэлка А", пры гэтым накіроўвалыя на корпусе фары "2" павінны патрапіць у накіроўвалыя мацаванні "3" "стрэлкі". Уставіць корпус фары да ўпора ўніз у мацаванне корпуса фары "стрэлка Ў". Корпус фары павінен лёгка і без намаганні ўвайсці ў сваё пасадачнае гняздо.

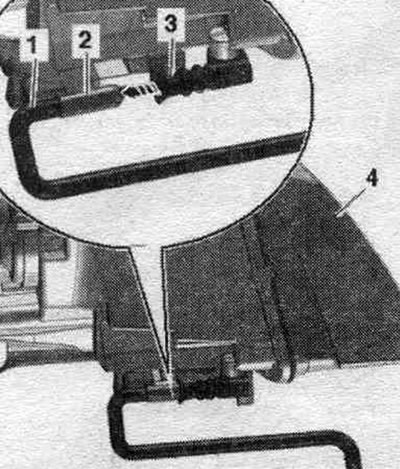

Звярнуць увагу на тое, каб пры ўсталёўцы фары "4" вентыляцыя "3" фары раўнамерна насаджвалася на мацаванне "2" вентыляцыйнага шланга "1" "стрэлка".

Закруціць балты "3, 4, 5". Усталяваць ашалёўку апоры замка. Падлучыць АКБ.

Замена газаразраднай лямпы "L13"/"L14"

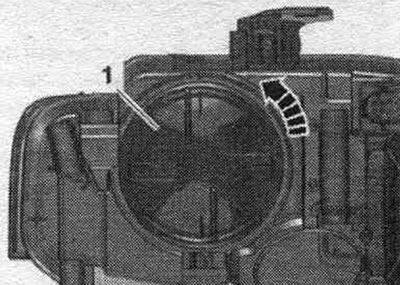

Зняць корпус фары. Разблакаваць вечка "1" газаразраднай лямпы паваротам супраць гадзіннікавай стрэлкі "стрэлка" і зняць яе з корпуса фары.

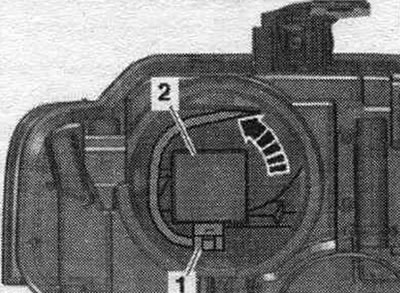

Павярнуць газаразрадную лямпу "2" у напрамку "стрэлкі" і выняць яе з корпуса фары. Раз'яднаць штэкернае злучэнне "1".

Мантаж

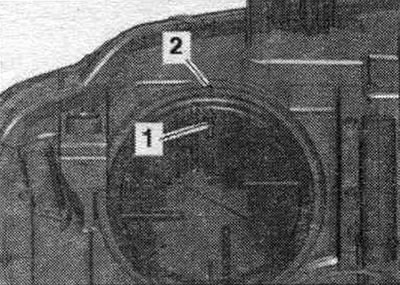

Ўстаноўка ў зваротным парадку. Падлучыць раз'ём і ўставіць новую газаразрадную лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Мантажнае становішча: раз'ём накіраваны ўніз. Зачыніць вечка корпуса, павярнуўшы яе па гадзіннікавай стрэлцы. Маркіроўка "2" на корпусе фары і стрэлка "1" на вечку корпуса павінны супадаць.

Устанавіць корпус фары.

Замена святлодыёднага модуля фар блізкага святла паніжанай яркасці для язды днём і стаяначнага святла "L176"/"L177"

Лямпы фар для руху ў дзённы час сутак і стаяначных агнёў уяўляюць сабою святлодыёды і ўбудаваны ў корпус фары. Замена святлодыёдаў немагчыма, варта замяняць фару ў зборы.

Замена лямпы пярэдняга бакавога габарытнага агню "M33"/"M34"

Лямпа зав. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў корпус фары. Замена святлодыёдаў немагчымая, фара павінна быць заменена поўнасцю.

Зняцце і ўстаноўка засланкі блізкага святла "V294"/"V295"

Засланка блізкага святла знаходзіцца ў корпусе фары і ў выпадку няспраўнасці не можа быць заменена асобна.

Замена лямпы пярэдняга паказальніка павароту "М5"/"М7"

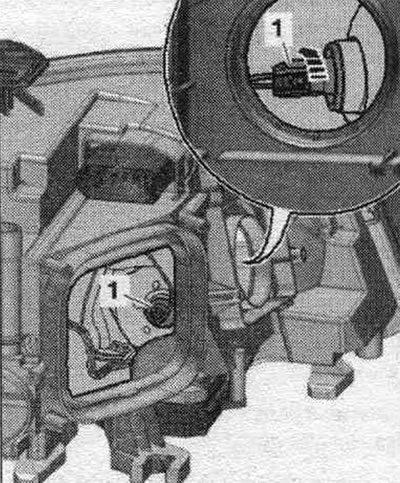

Зняць б/к газаразраднай лямпы. Зняць святлодыёдны модуль сістэ. асвятлення для руху ў дзённы час і прыпыначных агнёў. Праз адтуліну б/к газаразраднай лямпы павярнуць острогубцами патрон "1" супраць гадзіннікавай стрэлкі "стрэлка" і выняць з мацавання. Выняць патрон праз адтуліну святлодыёднага модуля сістэ. асвятлення для руху ў дзённы час і прыпыначных агнёў. Адлучыць раз'ём і зняць патрон.

Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон на фары, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Усталяваць святлодыёдны модуль сістэ. асвятлення для руху ў дзённы час і прыпыначных агнёў. Усталяваць б/к газаразраднай лямпы.

Зняцце і ўстаноўка блока кіравання газаразраднай лямпы "J343"/"J344"

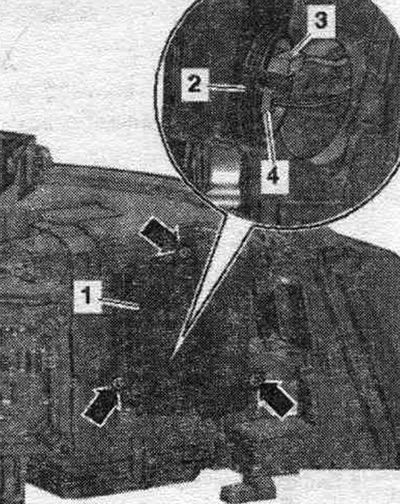

Зняць корпус фары. Выкруціць балты "стрэлкі". Выняць б/к "1" з корпуса фары. Адлучыць кабель адаптара "3" і раздым "4" на б/к газаразраднай лямпы. Зняць б/к газаразраднай лямпы.

Ўстаноўка ў зваротным парадку. Праверыць пракладку "2" паміж б/к газаразраднай лямпы і корпусам фары на наяўнасць пашкоджанняў. Устанавіць корпус фары.

Зняцце святлодыёднага модуля асвятлення ў дзённы час і стаяначных агнёў "L176"/"L177"

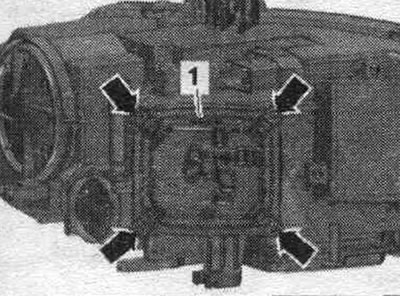

Зняць корпус фары. Выкруціць балты "стрэлкі". Зняць святлодыёдны модуль "1" асвятлення ў дзённы час і стаяначных агнёў з корпуса фары.

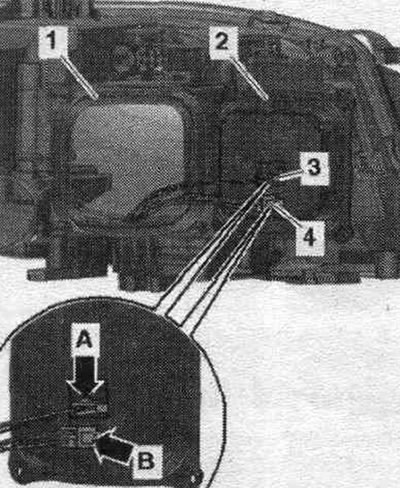

Адлучыць провад "4", разблакаваць для гэтага крапежныя спружыны "стрэлка Ў". Адлучыць провад "3". разблакаваць для гэтага крапежную спружыну "стрэлка А". Зняць святлодыёдны модуль асвятлення ў дзённы час і стаяначных агнёў.

Мантаж

Ўстаноўка ў зваротным парадку. Праверыць ушчыльненне "1" паміж святлодыёдным модулем і корпусам фары.

Устанавіць корпус фары.

Зняцце і ўстаноўка сілавога модуля фары "J667"/"J668"

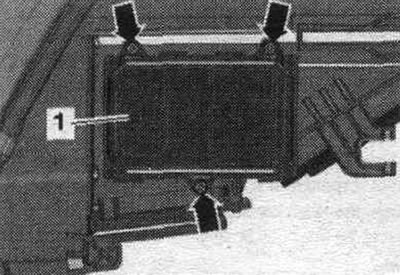

Зняць корпус фары. Выкруціць шрубы "стрэлкі" модуля "1" фары.

Зняць модуль "2" фары з корпуса фары "1".

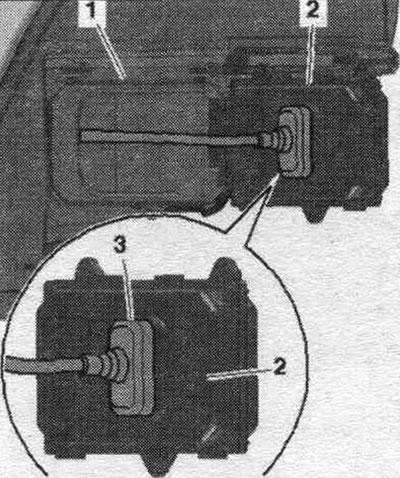

Раз'яднаць штэкернае злучэнне "3".

Ўстаноўка ў зваротным парадку. Праверыць пракладку паміж модулем і корпусам фары. Устанавіць корпус фары.

Зняцце і ўстаноўка выканаўчага электрарухавіка сістэмы дынамічнага адаптыўнага асвятлення "V318"/"V319"

Выкан. эл. рухавік сіст. дынамічнага адаптыўнага асвятлення знаходзіцца ў корпусе фары і ў выпадку няспраўнасці не можа быць заменены асобна. Замена корпуса фары.

Зняцце і ўстаноўка выканаўчага рухавіка карэктара фар "V48"/"V49" - аўтамабілі да 2012 мадэльнага года

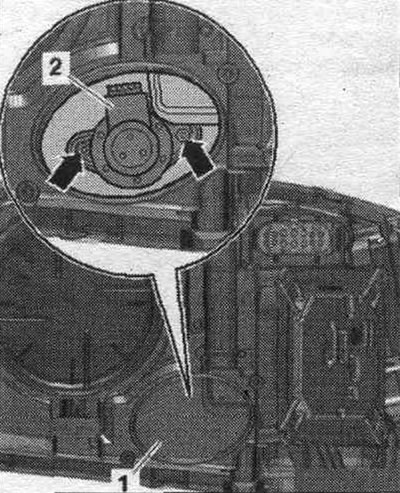

Зняць корпус фары. Для замены выканан. рухавіка корпус фары неабходна разрэзаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "1" з корпуса фары вострым дывановым нажом. Пасля зняцця заглушкі старанна прыбраць габлюшку і дробны пыл з корпуса фары. Выкруціць балты "стрэлкі" выканан. рухавіка "2".

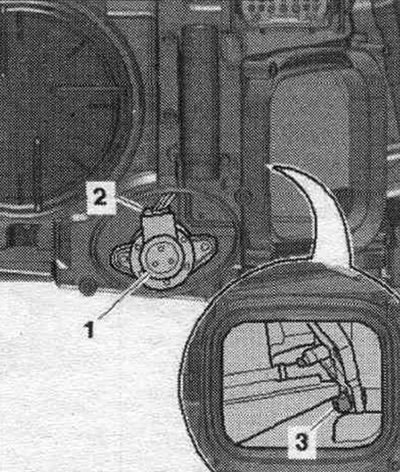

Зняць святлодыёдны модуль сістэ. асвятлення для руху ў дзённы час і прыпыначных агнёў. Праз адтуліну святлодыёднага модуля сістэ. асвятлення для руху ў дзённы час і стаяначных агнёў адціснуць мацаванне шаравой галоўкі "3" таму. Вылучыць шаравую галоўку рэгулявальнай восі паваротам выканан. рухавіка "1" уніз з мацавання шаравой галоўкі. Выняць выканаўчы рухавік з корпуса фары. Раз'яднаць штэкернае злучэнне "2".

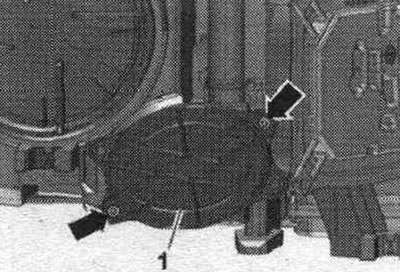

Ўстаноўка ў зваротным парадку. Спачатку насадзіць знізу шаравую галоўку рэгулявальнай восі ў мацаванне шаравой галоўкі адбівальніка, для гэтага пацягнуць рэфлектар назад. Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта. Зацягнуць балты "стрэлкі".
