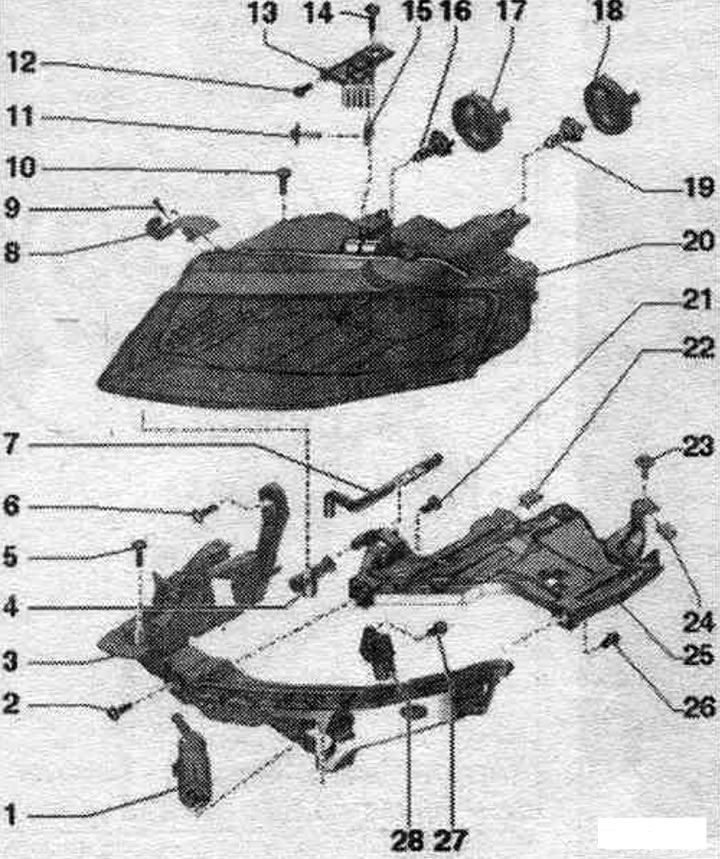

Галагенавыя фары - аўтамабіляў да 2012 мадэльнага года
1. Фарсунка абмывальніка фар.
2/5/6/21/23/26/27. Ніт.
3. Трымальнік.
4. Вентыляцыя: для корпуса фары.
7. Вентыляцыйны шланг.
8. Кранштэйны корпуса фары.
9. Болт: 1.8 Нм.
10/11/14. Ніт: 4,5 Нм.
12. Упартая шруба.
13. Кранштэйны корпуса фары.
15. Дужка.
16. Лямпа фары далёкага святла: лямпа левай фары далёкага святла "М30", лямпа правай фары далёкага святла "М32"; 12 В, 55 Вт (Н7).
17. Вечка корпуса фары далёкага святла.
18. Вечка корпуса фары блізкага святла.
19. Лямпа фары блізкага святла: лямпа левай фары блізкага святла "М29", лямпа правай фары блізкага святла "М31"; 12 В, 55 Вт (Н7).
20. Корпус фары; замена святлодыёдаў немагчымая, варта замяняць фару ў зборы.
22/24. Дужка.
25. Мацаванне.
28. Датчык ўдару франтальнай Airbag.

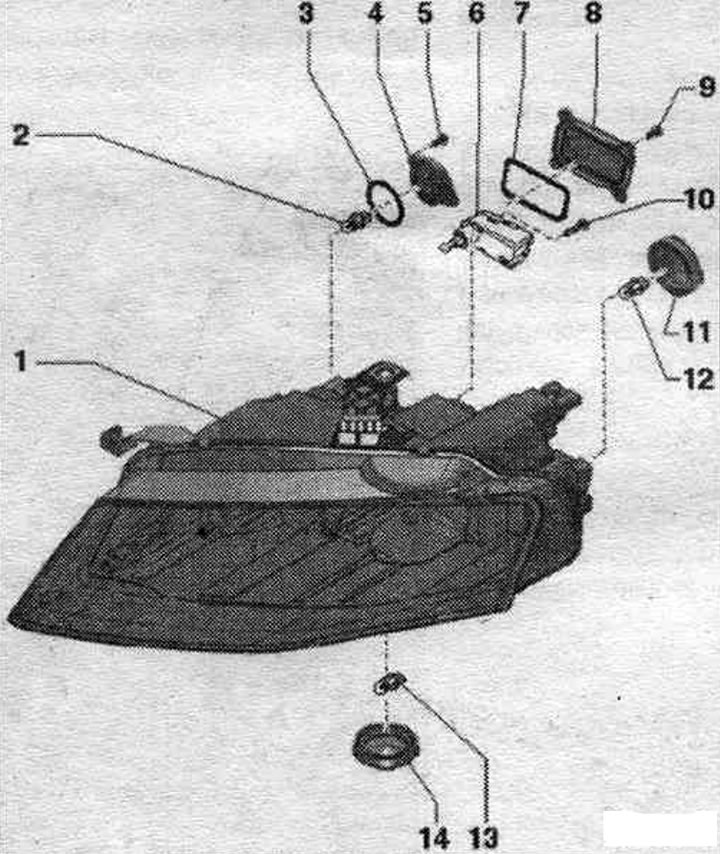

Рамонтныя камплекты
1. Корпус фары.
2. Лямпа зав. паказальніка павароту: лямпа зав. левага паказальніка павароту "М5", лямпа зав. правага паказальніка павароту "М7"; 12 В, 24 Вт, жоўтая.
3. Ушчыльн. кольца: асобна ў якасці запасной часткі не пастаўляецца.
4. Вечка корпуса паказальнікаў павароту: для замены лямпы неабходна разразаць корпус фары; для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса.
5. Ніт: з рэмкамплекта вечка паказальнікаў павароту; 2 Нм.
6. Выкан. эл. рухавік карэктара фар: выканаўчы рухавік карэктара правай фары "V49"; асобна ў якасці запасной часткі не пастаўляецца.
7. Ушчыльн. кольца: асобна ў якасці запасной часткі не пастаўляецца.
8. Вечка корпуса выканан. рухавіка для карэкцыі кута нахілу фар: толькі для левай фары; для замены выканан. рухавіка неабходна разрэзаць корпус фары; для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса.
9. Болт: з рамонтнага камплекта выкан. рухавіка для карэкцыі кута нахілу фар; 2 Нм.
10. Болт; 1,4 Нм.
11. Вечка корпуса прыпыначных агнёў / сіст. асвятленні для руху ў дзённы час: для замены лямпы неабходна разразаць корпус фары; для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса.
12. Лямпа для руху ў дзённы час сутак: лямпа левая сістэ. асвятлення для руху ў дзённы час "L174", лямпа правая сіст. асвятлення для руху ў дзённы час "L175"; 12 В, 13 Вт.
13. Лямпа стаяла. святла / дзённага святла: левая лямпа стая. святла "М1", правая лямпа стаяла. святла "М3"; з функцыяй дзённага святла; прыпыначныя агні, яркасць зменшана да 70%; 12 В, 13 Вт.
14. Вечка корпуса прыпыначных агнёў / сіст. асвятленні для руху ў дзённы час: для замены лямпы неабходна разразаць корпус фары; для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса.
Зняцце і ўстаноўка корпуса фары

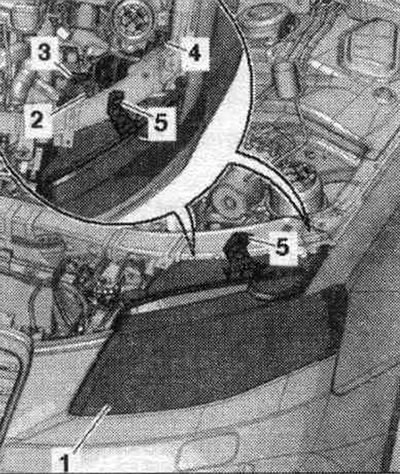

Выключыць запальванне. Устанавіць выключальнік асвятлення ў становішча 0. Зняць ашалёўку апоры замка. Раз'яднаць штэкернае злучэнне "2". Выкруціць шрубы "3, 4, 5" на корпусе фары "1".

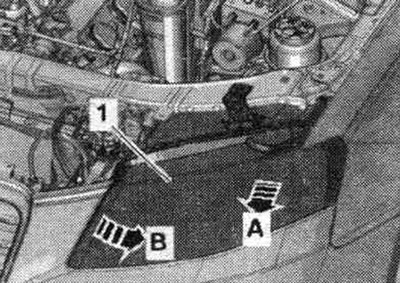

Цягнуць корпус фары "1" наперад "стрэлка А", пакуль накіроўвалыя фар не выйдуць з мацаванняў санак. Затым адвесці корпус фары да крыла "стрэлка Ў" і зняць з санак.
Мантаж

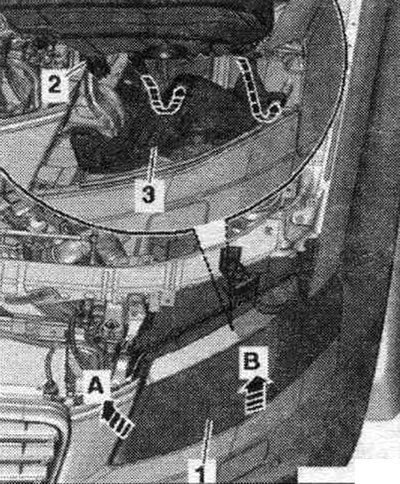

Усталёўка ў зваротным парадку: усталяваць вонкавы беражок корпуса фары "1" усярэдзіне, за крылом. Адвесці корпус фары ўнутр "стрэлка А", пры гэтым накіроўвалыя на корпусе фары "2" павінны патрапіць у накіроўвалыя мацаванні "3" "стрэлкі". Уставіць корпус фары да ўпора ўніз у мацаванне корпуса фары "стрэлка Ў". Корпус фары павінен лёгка і без намаганні ўвайсці ў сваё пасадачнае гняздо.

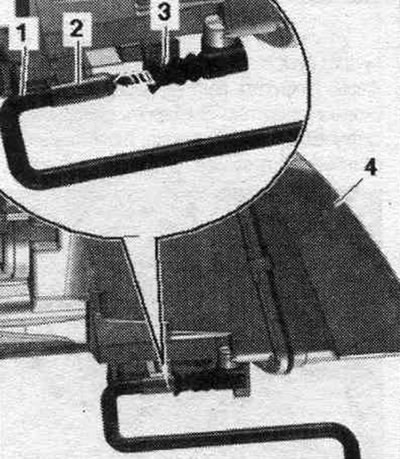

Звярнуць увагу на тое, каб пры ўсталёўцы фары "4" вентыляцыя "3" фары раўнамерна насаджвалася на мацаванне "2" вентыляцыйнага шланга "1" "стрэлка".
Закруціць балты "3, 4, 5".
Замена лямпы фары блізкага святла "М29"/"М31"

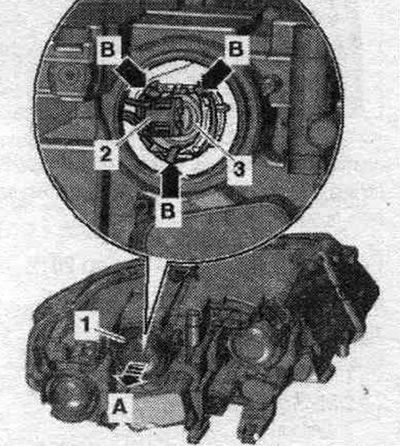

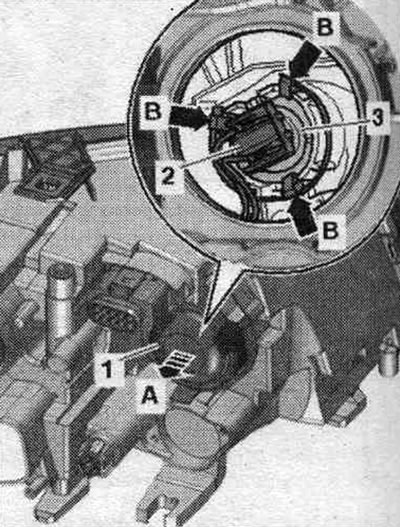

Выключыць запальванне. Устанавіць выключальнік асвятлення ў становішча 0. Зняць корпус фары. Зняць вечка корпуса "1" лямпы блізкага святла з корпуса фары "стрэлка А". Выняць лямпу "3" з спружынных клямараў "стрэлкі Ў". Адлучыць штэкернае злучэнне "2" лямпы.
Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Уставіць лямпу ў корпус, пераадольваючы супраціў спружынных заціскаў. Зноў падлучыць раз'ём і зачыніць вечка корпуса. Устанавіць корпус фары.
Замена лямпы фары далёкага святла "М30"/"М32"
Выключыць запальванне. Устанавіць выключальнік асвятлення ў становішча 0. Зняць корпус фары. Зняць вечка корпуса "1" лямпы далёкага святла з корпуса фары "стрэлка А". Выняць лямпу "3" з спружынных клямараў "стрэлкі Ў". Адлучыць штэкернае злучэнне "2" лямпы.
Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў корпус, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Усталяваць лямпу ў ніжняй спружыннай клямары. Уціснуць лямпу ў корпус, пераадольваючы супраціў верхніх спружынных клямараў. Зноў падлучыць раз'ём і зачыніць вечка корпуса. Устанавіць корпус фары.
Замена лямпы стаяначнага святла "М1"/"M3"

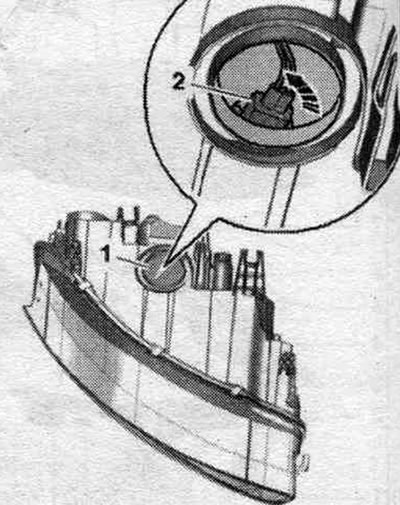

Зняць корпус фары. Для замены лямпы стаяначных агнёў корпус фары неабходна разразаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "1" з корпуса фары вострым дывановым нажом. Пасля зняцця заглушкі старанна прыбраць габлюшку і дробны пыл з корпуса фары. Павярнуць патрон "2" супраць гадзіннікавай стрэлкі "стрэлка" і выняць яго з корпуса.

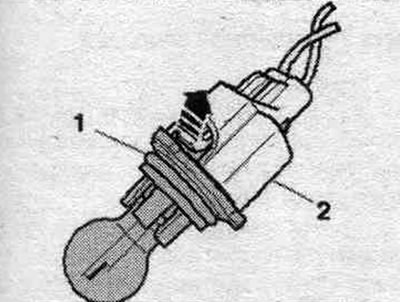

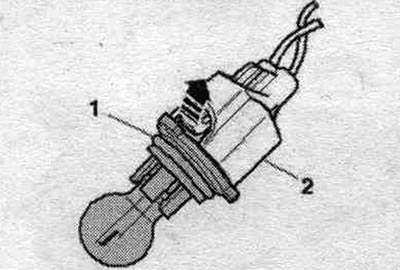

Разблакаваць спружынную зашчапку "стрэлка" і адлучыць раз'ём "2" ад патрона "1".

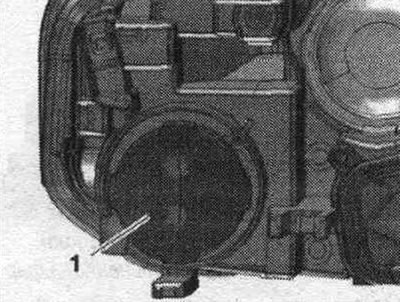

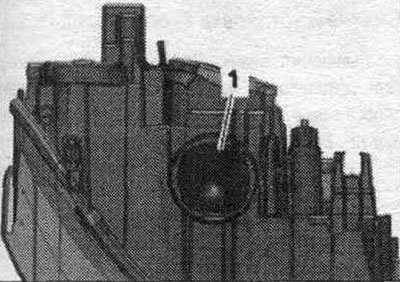

Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон на фары, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта.
Устанавіць корпус фары.
Замена лямпы сістэмы асвятлення для руху ў дзённы час "L174"/"L175"

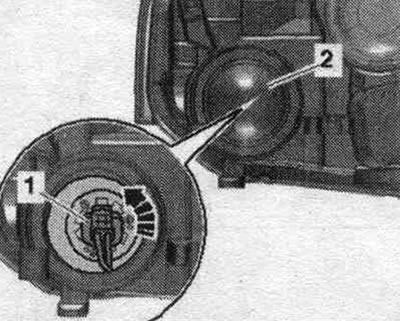

Зняты корпус фары. Для замены лямпы сістэ. асвятленні для руху ў дзённы час корпус фары неабходна разразаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "2" з корпуса фары вострым дывановым нажом. Павярнуць патрон "1" супраць гадзіннікавай стрэлкі "стрэлка" і выняць яго з корпуса.
Разблакаваць спружынную зашчапку "стрэлка" і адлучыць раз'ём "2" ад патрона "1".
Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон на фары, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта.
Устанавіць корпус фары.
Замена лямпы пярэдняга бакавога габарытнага агню "M33"/"M34"
Лямпа зав. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў корпус фары. Замена святлодыёдаў немагчымая, фара павінна быць заменена поўнасцю.
Замена лямпы пярэдняга паказальніка павароту "М5"/"М7"

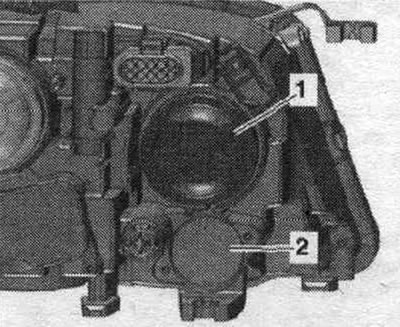

Зняць корпус фары. Для замены лямпы зав. паказальнікаў павароту корпус фары неабходна разрэзаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "2" з корпуса фары вострым дывановым нажом. Зняць вечка корпуса "1" лямпы далёкага святла з корпуса фары.

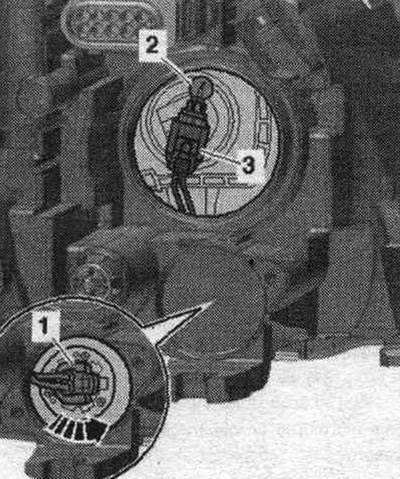

Павярнуць патрон "1" супраць гадзіннікавай стрэлкі "стрэлка" і выняць яго з корпуса. Перамясціць патрон паказальніка павароту "2" уверх, да адтуліны лямпы далёкага святла. Адлучыць раз'ём "3" і выняць патрон з корпуса.

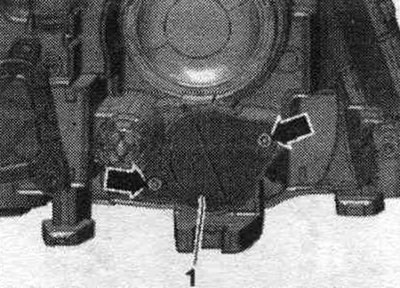

Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон на фары, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта. Зацягнуць балты "стрэлкі".
Устанавіць корпус фары.
Зняцце і ўстаноўка левага выканаўчага рухавіка карэкцыі кута нахілу фар "V48"
Зняць корпус фары. Для замены выканан. рухавіка карэктара левай фары "V48" корпус фары неабходна разразаць вострым дывановым нажом у прадугледжаным для гэтага месцы. Для наступнага зачынення мант. адтуліны пастаўляецца вечка корпуса. Выразаць заглушку "1" з корпуса фары вострым дывановым нажом. Пасля зняцця заглушкі старанна прыбраць габлюшку і дробны пыл з корпуса фары.

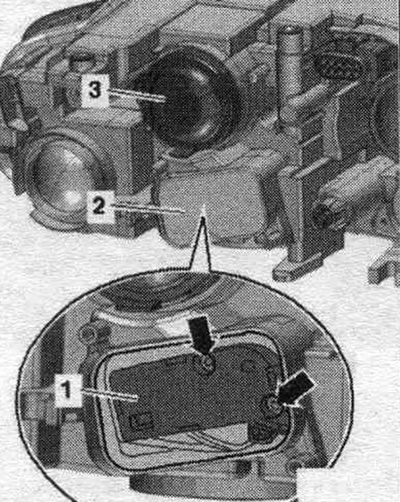

Выразаць заглушку "2" з корпуса фары вострым дывановым нажом. Пасля зняцця заглушкі старанна прыбраць габлюшку і дробны пыл з корпуса фары. Зняць вечка корпуса "3" лямпы блізкага святла з корпуса фары. Выкруціць балты "стрэлкі" выканан. рухавіка "1" карэкцыі кута нахілу фар.

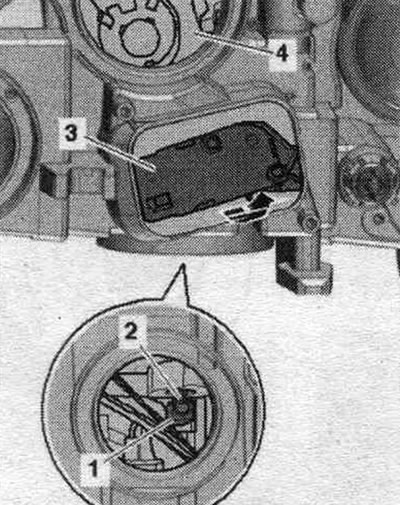

Пацягнуць адбівальнік "4" назад і адвесці выканаўчы рухавік "3" карэктара фары ўверх "стрэлка", дзякуючы гэтаму шаравая галоўка "2" рэгулявальнай восі выйдзе з мацавання шаравой галоўкі "1".

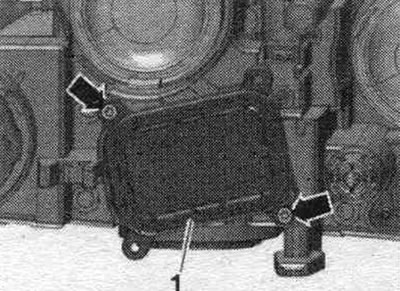

Ўстаноўка ў зваротным парадку. Пры ўводзе падлучыць раз'ём. Пацягнуць адбівальнік уніз і ўставіць шаравую галоўку рэгулявальнай восі ў мацаванне адбівальніка. Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта. Зацягнуць балты "стрэлкі".

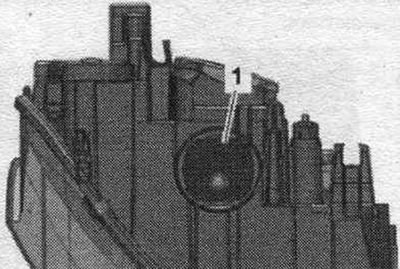

Зачыніць адтуліну ў фары вечкам корпуса "1" з рамкамплекта. Устанавіць корпус фары.
Зняцце і ўстаноўка правага выканаўчага рухавіка карэкцыі кута нахілу фар "V49"
Калі выканаўчы рухавік карэктара правай фары V49 няспраўны, то фару варта цалкам замяніць. Замена корпуса фары.
(Арыгінальная версія артыкула размешчана на сайце «AUDIMANUAL.ru»)
