Дынамічнае рулявое кіраванне

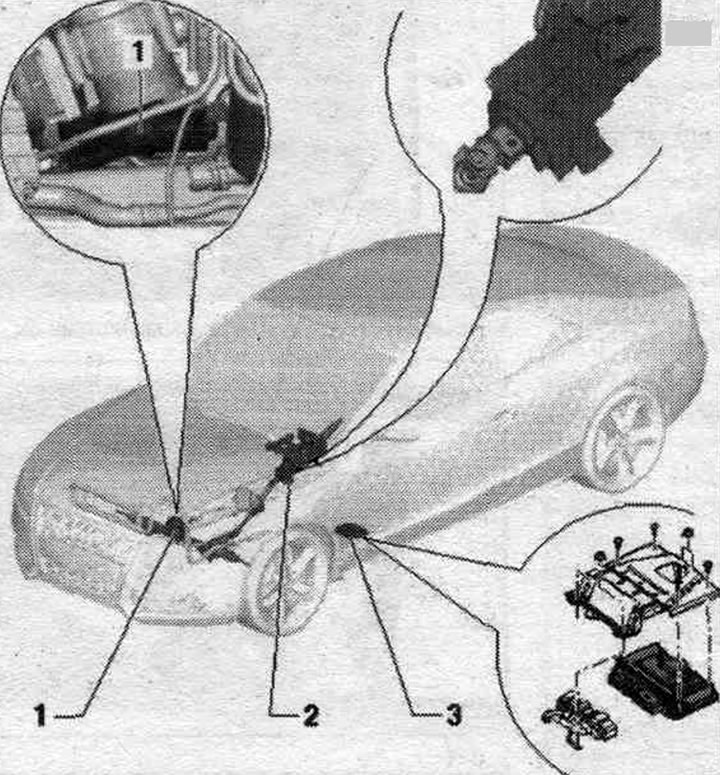

1. Лопастная помпа з электракіраваным рэгулявальным клапанам: клапан рэгулявання усталёўваецца толькі на 6-цыліндравыя рухавікі; лопасцевая помпа і рэгулявальны клапан з'яўляюцца адным вузлом, замяняюцца разам; мант. становішча на а/м з 4- і 6-цыліндравымі рухавікамі: на рухавіку спераду злева (раменны прывад).
2. Рэгулятар: не варта адкручваць ці адлучаць ад рулявой калонкі; рэгулятар і рулявая калонка зяўляюцца адным вузлом і замяняюцца разам; пры замене рэгулятара варта правесці паўторную каліброўку сістэ.
3. Блок кіравання сістэмай актыўнага руля "J792"; калі блок кіравання сістэмай актыўнага руля "J792" быў заменены, варта правесці асноўную наладу сістэ.
Зняцце і ўстаноўка блока кіравання сістэ. актыўнага руля "J792"

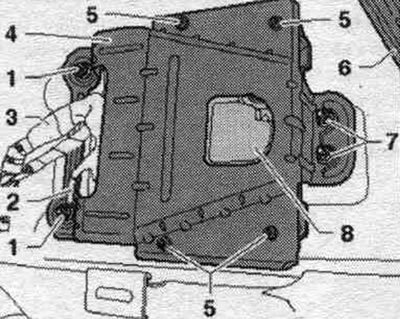

Блок кіравання сістэ. дынамічнага руля "J792" знаходзіцца ў прасторы для ног, пад сядзеннем кіроўцы. Перад здыманнем блока кіравання лічыць кадоўку праз "Вядомы пошук няспраўнасцяў" у функцыі "Замена блока кіравання". Адкруціць ніты сядзення кіроўцы і перамясціць з падлучанымі правадамі назад. Зняць накладку парога. Зняць упор для ног. Адагнуць падлогавае пакрыццё і падперці падыходным драўляным брусам "6". Адкруціць гайкі "7". Адкруціць гайкі "1" і зняць провад зазямлення "2" з разьбовага штыфта. Асцярожна зняць заціскное злучэнне джгута правадоў "3" з кранштэйна "4". Адлучыць штэкерныя раздымы джгута правадоў "3" ад блока кіравання "8". Выкруціць балты "5" з блока кіравання "8" і зняць трымальнік "4".
Ўстаноўка
Ўстаноўка ў зваротным парадку. Зацягнуць балты "5" кранштэйна "4" на блоку кіравання "8" момантам 8 Нм. Падлучыць штэкерныя раздымы джгута правадоў "3" да блока кіравання "8". Асцярожна ўставіць заціскное злучэнне джгута правадоў "3" у кранштэйн "4". Устанавіць блок кіравання з трымальнікам. Усталяваць кабель на масу "2" на разьбовым палец і зацягнуць гайкі "1" момантам 6 Нм. Зацягнуць гайкі "7" з момантам 6 Нм. Пры замене блока кіравання сістэмай дынамічнага руля "J792" варта правесці паўторную каліброўку сіст.

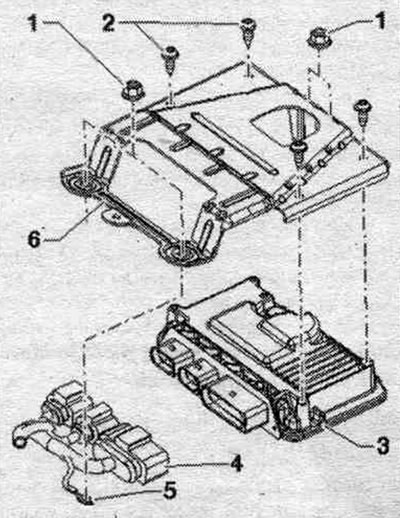

Моманты зацяжкі (Нм)
| Кранштэйны "6" і кабель на масу "5" (у джгуце правадоў усталяваны раз'ём "4") пры дапамозе гайкі "1" да разьбовага пальца | 6 |
| Кранштэйны "6" з дапамогай нітаў "2" да блоку кіравання "3" | 8 |
