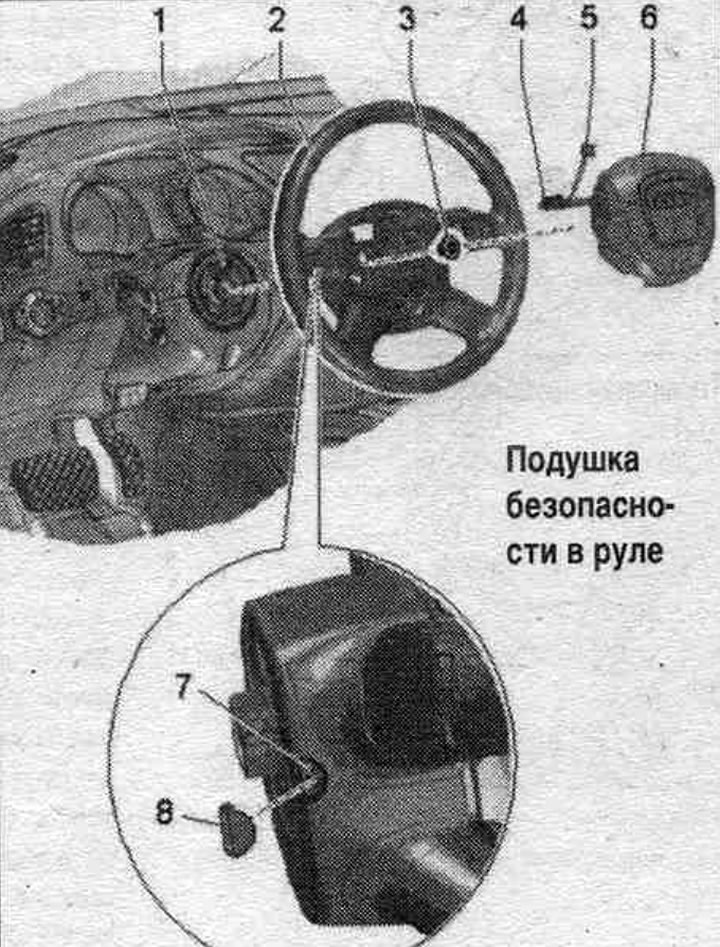

Падушка бяспекі ў рулі
1. Вітаная спружына падушкі бяспекі і зваротнае кольца з кантактным кольцам "F138".
2. Рулявое кола.
3. Ніт: 50 Нм: замяняць пры зняцці.
4/5. Электр, штэкернае злучэнне.
6. Падушка бяспекі кіроўцы.
7. Болт.
8. Каўпачок.
Зняцце
Указанне: Сапраўды для а/м з сістэмай дынамічнага руля. Перад тым як зняць руль з рулявой калонкі, варта з дапамогай прылады каліброўкі руля "VAS 6458" прывесці якое здымаецца руль у строга гарызантальнае становішча. Насадзіць новае руль гарызантальна на рул. калонку з дапамогай прылады каліброўкі руля "VAS 6458". Пасля завяршэння гэтай раб. аперацыі вырабіць праверку датчыка кута павароту руля "G85" па стаўленні да становішча руля. Для гэтага ў рэжыме самодіагностікі абраць які адпавядае блок вымяраных велічынь у блоку кіравання электронікі рулявой калонкі "J527". Калі паказанае значэнне 0,5°, варта правесці новую каліброўку датчыка кута павароту руля "G85" і новую наладу сістэ. дынамічнага руля. Выбраць для гэтага адпаведную праграму ў "Вядомым пошуку няспраўнасцяў".

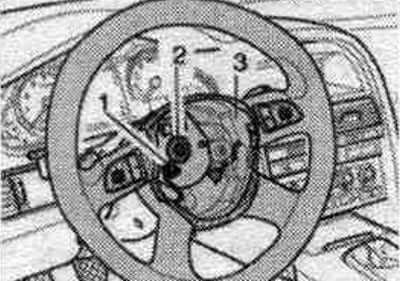

Усталяваць колы ў становішча "прама". Усталяваць руль, наколькі магчыма, назад уверх. Выкарыстоўваць для гэтага поўны дыяпазон рэгулявання становішча рулявой калонкі. Зняць модуль падушкі бяспекі. Зняцце і ўстаноўка руля павінна праводзіцца ў сярэднім становішчы (кола ў становішчы прама). Выкруціць ніт "2". Адзначыць фламастэрам становішча руля / рулявой калонкі. Зняць руль "3" з рулявой калонкі.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Перад усталёўкай руля, пераканацца ў тым, што колы знаходзяцца ў становішчы прама. Пры ўсталёўцы знятага руля: сачыць, каб пазнакі на рулявой калонцы/рулі знаходзіліся насупраць адзін аднаго. Ўстаноўка новага руля (без маркіроўкі): руль павінна быць усталявана ў сярэднім становішчы (спіца руля павінна быць у гарызантальным становішчы і колы ў становішчы "прама"). Усталяваць руль. Устанавіць модуль падушкі бяспекі. Выканаць пробную паездку. Калі руль варта няроўна, трэба зняць яго зноў і пераставіць на шлицах рулявой калонкі.
