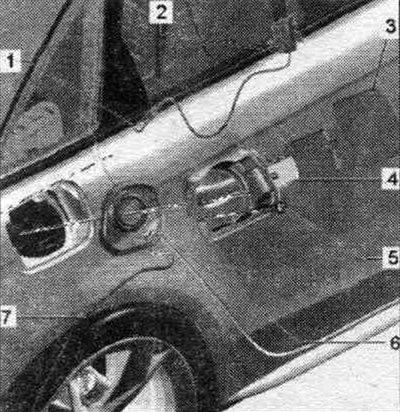

Лючок бензабака
1. Тросавая цяга для аварыйнага адчынення.
2. Эл. рухавік адчынення лючка бензабака -V 155-: зняцце: лючок бензабака зняты, адлучыць тросавую цягу ад цэнтральнага б/к сіст. Камфорт "J393" у багажным адсеку па кірунку наперад, зняць эл. рухавік адчынення лючка бензабака -V 155- з фланца кузава па кірунку наперад і адлучыць штэкерны раздым; усталёўка: усталяваць эл. рухавік адчынення лючка бензабака -V 155- на фланец, пры гэтым увесці элемент аварыйнага адчынення ў багажны адсек.
3. Вечка люка топл. бака.
4. Люк топл. бака: пасля зняцця падлягае замене, зняць крышку люка топл. бака, увесці цягу каната праз адтуліну ў гарлавіне люка топлі. бака, усталяваць люк топл. бака з нахілам да ўваходжання ў зачапленне якія фіксуюць выступаў з апушчаным фланцам на бакавой частцы, злучыць нітамі лючок бензабака і эл. рухавік адчынення лючка бензабака "4".
5. Болт: 1,7 Нм.
6. Укладыш люка топл. бака.
7. Шланг для зліву: усталяваць без выгібаў.

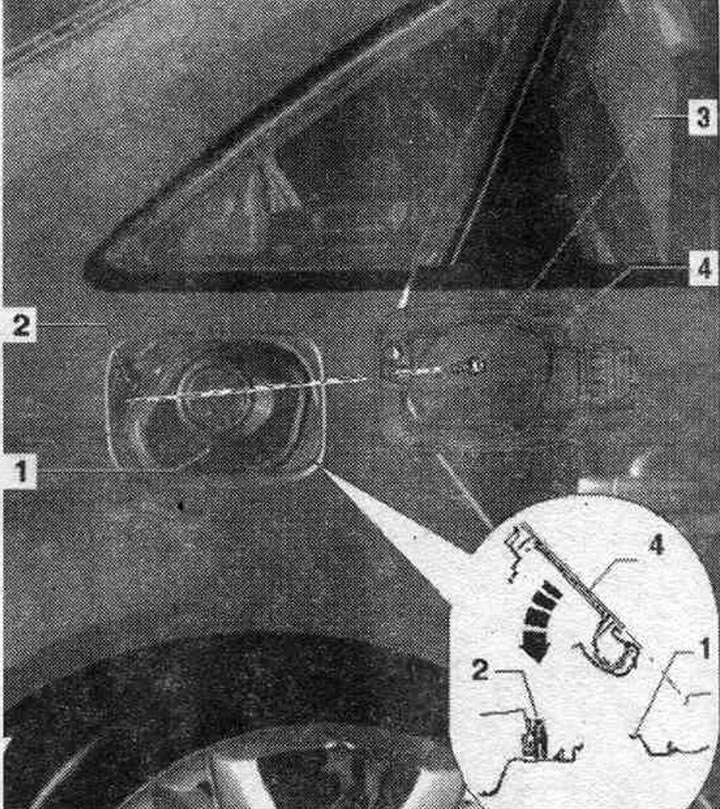

Замена ўкладыша люка топл. бака
1. Вузел люка гарлавіны топл. бака.
2. Эл. рухавік адчынення лючка бензабака "V155".
3. Болт: 1,7 Нм.
4. Укладыш люка топл. бака.

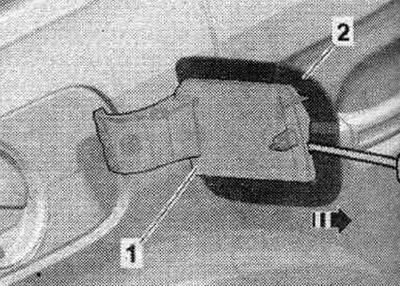

Зняць крышку люка бензабака
Уставіць адвёртку паводле малюнка паміж люкам "2" і гняздом мацавання люка "1" і вызваліць фіксатар. Трохі пацягнуць люк назад "стрэлка" з фіксатара. Зняць люк.

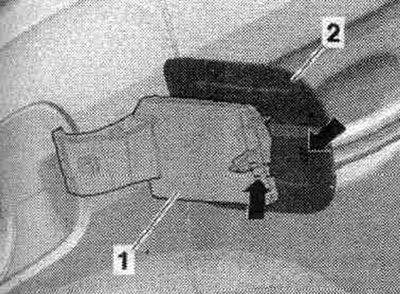

Усталяваць

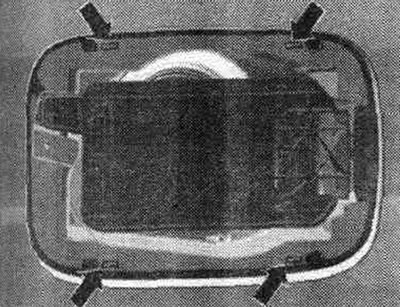

Усталяваць люк у пазы гнязда мацавання. Ссоўваць люк "2" наперад да таго часу, пакуль ён не зашчоўкнецца ў фіксатары "стрэлкі" мацавання "1".
Зняцце ўкладыша лючка топл. бака

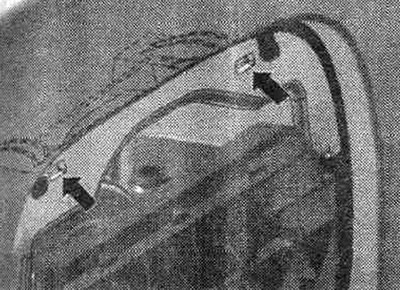

Адкрыць люк бака і разблакаваць па адзнаках "стрэлкі" накладкі люка топл. бака.
Для гэтага ўставіць малую адвёртку ў кірунку стрэлкі пад кутом знізу па пазнаках на ўкладышы люка топл. бака над фіксатарам. Прыпадняць адвёртку трохі ўверх і тым самым вызваліць змешчаныя пад ёй фіксатары. Паступова выцягнуць устаўку лючка з выраза.

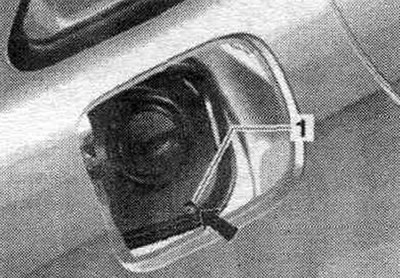

Зняцце нішы лючка бензабака

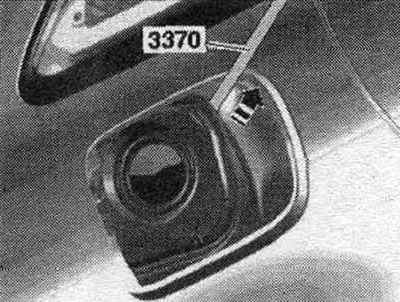

Лючок бензабака зняты. Пры дапамозе адмычкі "3370" вертыкальна выняць гарлавіну люка топл. бака з нішы ў кузаве.
Ўстаноўка

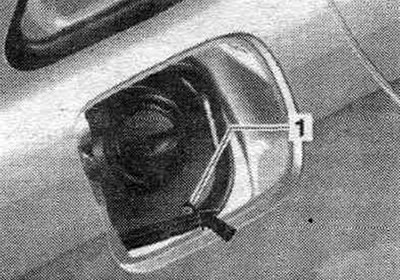

Ўстаноўка ў зваротным парадку. Для таго каб шланг быў усталяваны без выгібаў, бок зліўной адтуліны выраўнаваць па адной восі з краем адтуліны кузава стрэлка.

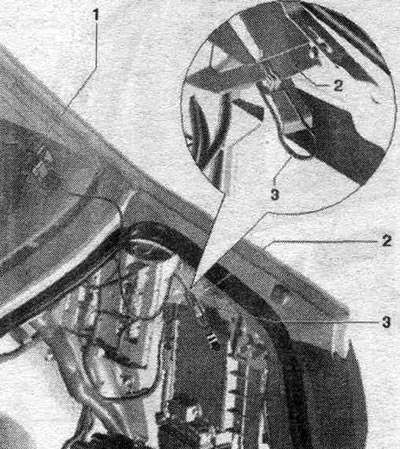

Элемент аварыйнага адчынення лючка бензабака
1. Эл. рухавік адчынення лючка бензабака "V155".
2. Тросавая цяга для аварыйнага адчынення: усталяваць эл. рухавік адчынення лючка бензабака "V155" разам з тросам па-над нішай лючка бензабака, як на малюнку; правесці тросавую цягу ў салон па кірунку назад і ўсталяваць на выступ на фланцы цэнтральнага б/к сіст. Камфорт "J393".
3. Бакавіна.

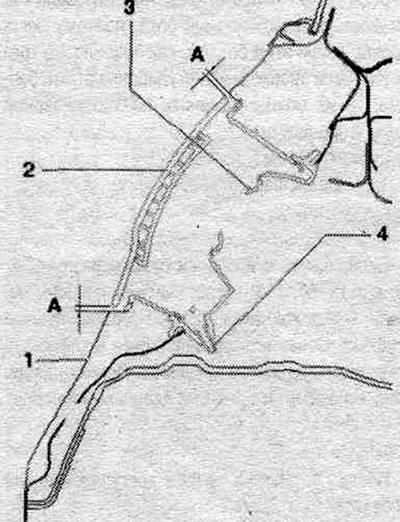

Установачнае становішча люка топл. бака
1. Бакавіна.
2. Вечка люка топл. бака: адлегласць "А" = 2,2 мм адрэгуляваць раўнамерна па бакавіне.
3. Вузел люка гарлавіны топл. бака: як на малюнку, насунуць на отбортовку кузава па перыметры.
4. Шланг для зліву: усталяваць без выгібаў.

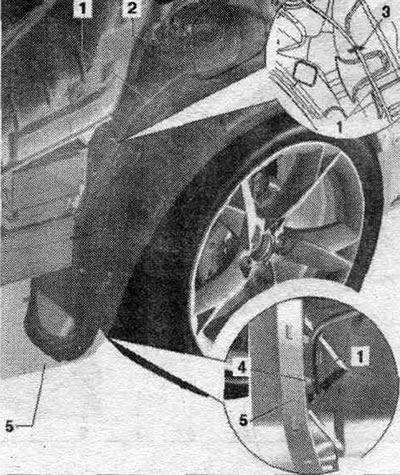

Зліўны шланг люка топл. бака
1. Шланг для зліву: зліўны шланг усталяваць пад подкрылок, як на малюнку, і ўвесці ў патрубак.
2. Люк топл. бака.
3. Падкрылак: прыслабіць у вобласці зліўнога шланга і адвесці ў бок.
4. Задні бампер.
5. Задняя накіроўвалая дэталь: зліўны шланг устаўлены ў ніжні патрубак, як на малюнку
(Тэкст прадстаўлены інтэрнэт-рэсурсам «Audimanual.ru»)
