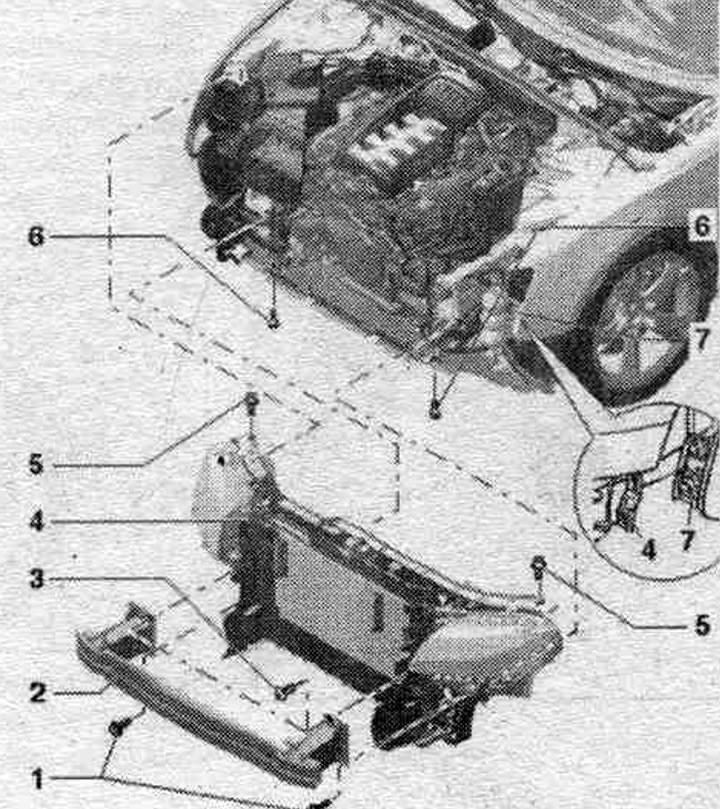

Рамка радыятара з навяснымі дэталямі
1. Болт: 30 Нм; 3 шт. на кожным баку.
2. Брус безоп.: зафіксаваны нітам "3" на рамцы радыятара; пры дэмантажы рамкі радыятара не патрабуецца зняцце з кранштэйнаў.
3. Болт: 4 Нм; служыць для фіксацыі бруса безоп. на рамцы радыятара.
4. Рамка радыятара. Зняцце: зняць накладку кранштэйна замка, зняць бампер наперадзе, адлучыць усе эл. правады і шлангі, якія ідуць да рамкі радыятара, ад месцаў злучэння, адлучыць тросавую цягу замка капота на муфце, выкруціць ніты "5", адкруціць ніты "1" з ланжэрана (па 3 шт. з кожнага боку). Брусы бяспечныя. з кранштэйнамі зафіксаваны кожны адным нітам "1" на рамцы радыятара і не павінен здымацца. Вывярнуць балты "6" знізу на рамцы радыятара, зняць рамку радыятара з фарамі па кірунку наперад.
Ўстаноўка: у зваротнай паслядоў., пасля ўстаноўкі фары неабходна адрэгуляваць.
5. Болт: 10 Нм.
6. Болт: 1,5 Нм.
7. Крыло.

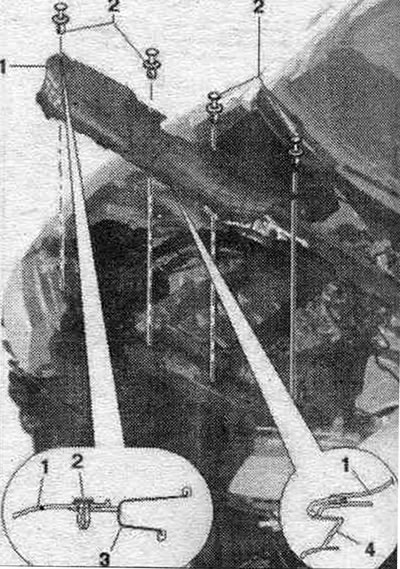

Зняцце накладкі кранштэйна замка
1. Накладка: для здымання вывярнуць які фіксуе штыфт, за рахунак гэтага разблакуецца заціск, выняць заціск з абліцоўвання, зняць абліцоўванне з рашоткі радыятара па кірунку назад: пры ўсталёўцы выступы абліцоўвання павінны быць зафіксаваныя ў рашотцы радыятара і ўзбоч на абліцоўванні бампера ўстанавіць які фіксуе штыфт.
2. Распорны пістон: пры зняцці вывярнуць заціскны штыфт, пры ўсталёўцы ўціснуць заціскны штыфт; 4х.
3. Рамка радыятара.
4. Рашотка радыятара.

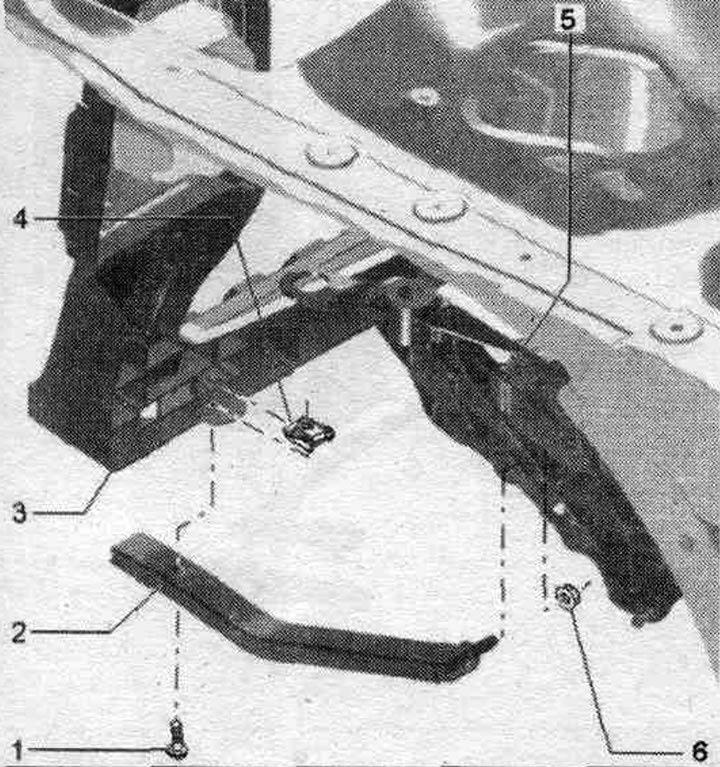

Расцяжка для рамкі радыятара
1. Болт: 1,5 Нм.
2. Расцяжка для рамкі радыятара, левая: замацавана гайкай "6" на рамцы радыятара.
3. Рамка радыятара.
4. Дужка: увесці знізу ў рамку радыятара.
5. Каркас навясных агрэгатаў.
6. Гайка: 23 Нм.

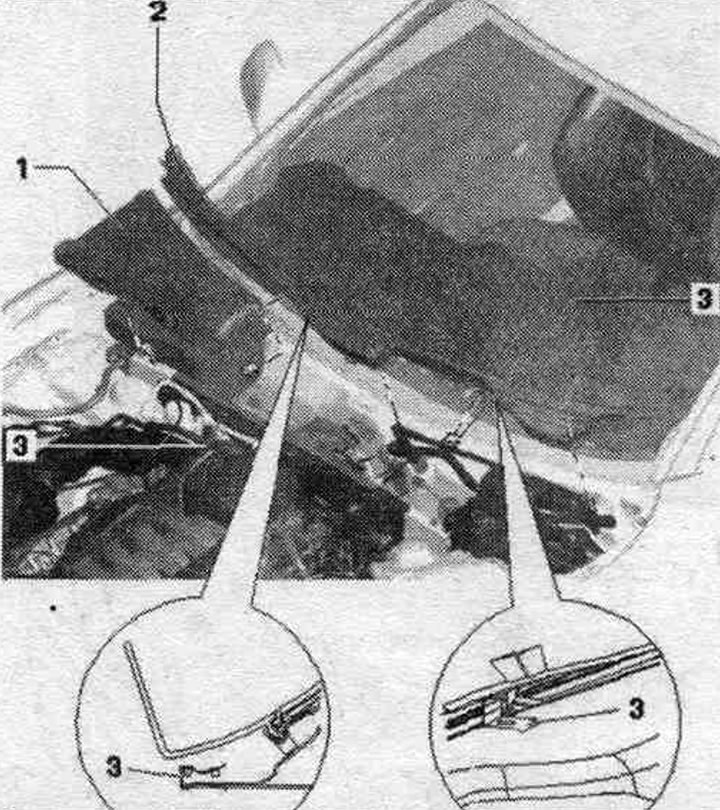

Зняцце і ўстаноўка ашалёўкі водаадводнага кораба
1. Дадатковае абліцоўванне, правая: пры зняцці папярэдне зняць пярэдні крапежны заціск; прыпадняць абліцоўванне спераду і выняць з вечка водаадводнага кораба.
2. Вечка водаадводнага кораба: ланцужкі шклоачышчальніка зняты: доп. абліцоўвання (левая, цэнтральная і правая) зняты; адлучыць заціскі "3", выняць накладку, пачынальна з абзы шкла, з крапежнай рамкі вертыкальна ўгару. Для палягчэння здымання/усталёўкі развеяць невялікую колькасць раствора тэхнічнага мыла на крапежную рамку ветравога шкла.
3. Заціск: пасля ўсталёўкі вечка водаадводнага палукашка насунуць заціскі на паказаныя месцы.
4. Ветравае шкло.

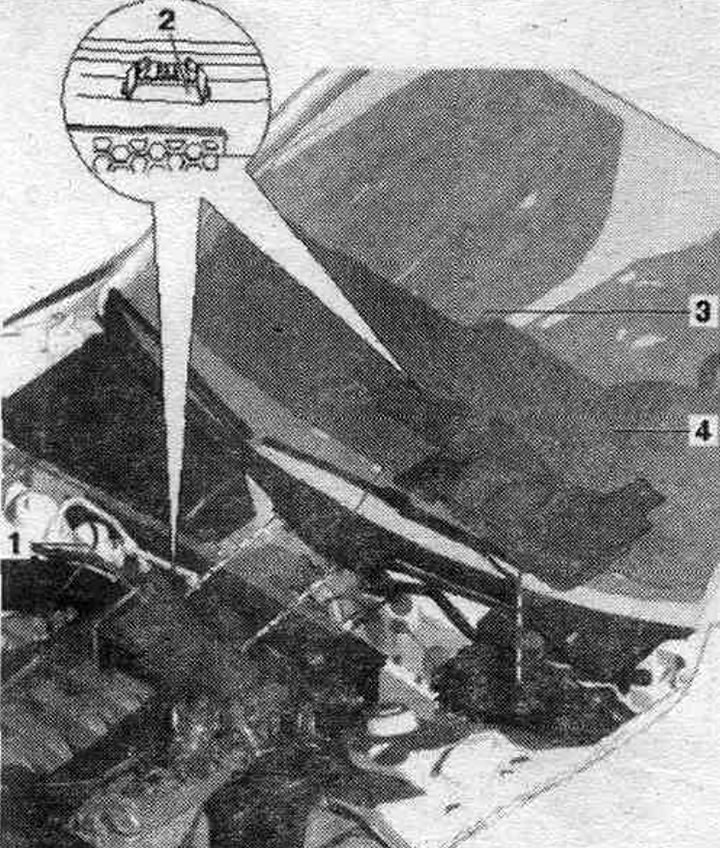

Зняцце дад. абліцоўванняў
1. Дадатковае абліцоўванне, цэнтральная: папярэдне разблакаваць знізу, затым прыслабіць фіксатары "2" ззаду (злёгку сціснуць знізу) і выняць з вечка водаадводнага кораба па кірунку ўверх.
2. Зашчапка: пры зняцці злёгку сціснуць знізу і выняць.
3. Дадатковае абліцоўванне, левая: папярэдне разблакаваць знізу, затым прыслабіць фіксатары ззаду і налегчы з вечка водаадводнага кораба па кірунку ўверх.
4. Ашалёўка водаадводнага кораба.
5. Фіксатары вечка водаадводнага кораба.

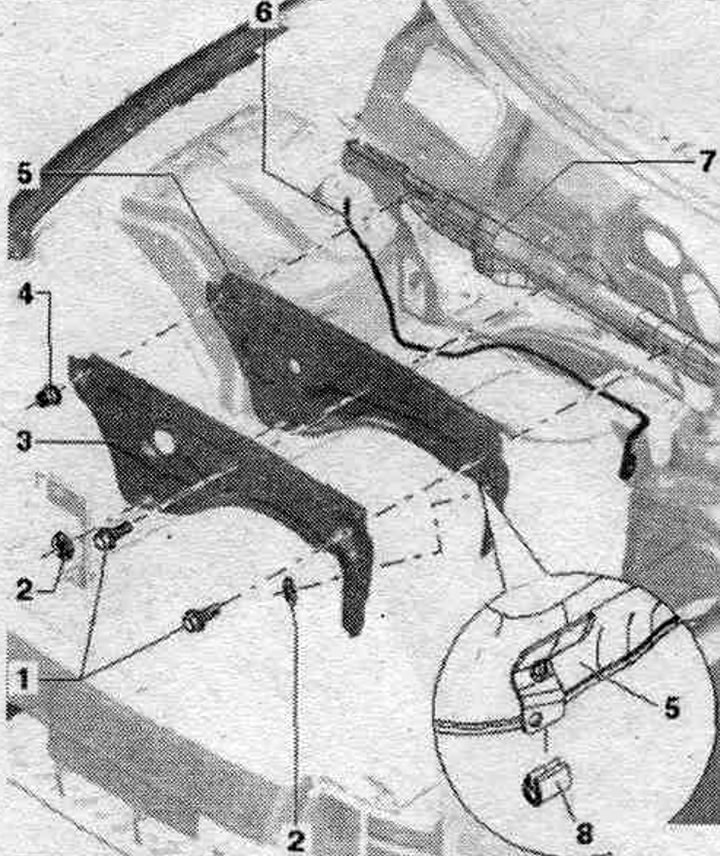

Пярэдняя сценка водаадводнага кораба
1. Болт: 7 Нм.
2. Заціскная шайба: пры ўсталёўцы націснуць на разьбовай палец перадпакоя сценкі водаадводнага палукашка.
3. Шумаізаляцыя: гукаізаляцыя фіксуецца заціскной шайбай на перадпакоі сценцы водаадводнага палукашка.
4. Гайка: 7 Нм.
5. Пярэдняя сценка водаадводнага кораба: да зняцця: зняць расцяжку, адкруціць бачок шклоамывальніка, з злучэння, які ідзе да пярэдняй сценкі водаадводнага кораба, зняць вакуумную магістраль, якая ідзе да ўзмацняльніка торм. прывада, разблакаваць вакуумную магістраль у перадпакоі сценцы водаадводнага кораба; для зняцця вывярнуць балты "1" і гайку "4".
6. Пракладка: насунуць пракладку знізу.
7. Водаадводны кораб.
8. Абарона беражкоў: усталяваць абарону беражкоў на язычок на перадпакоі сценцы водаадводнага кораба.
