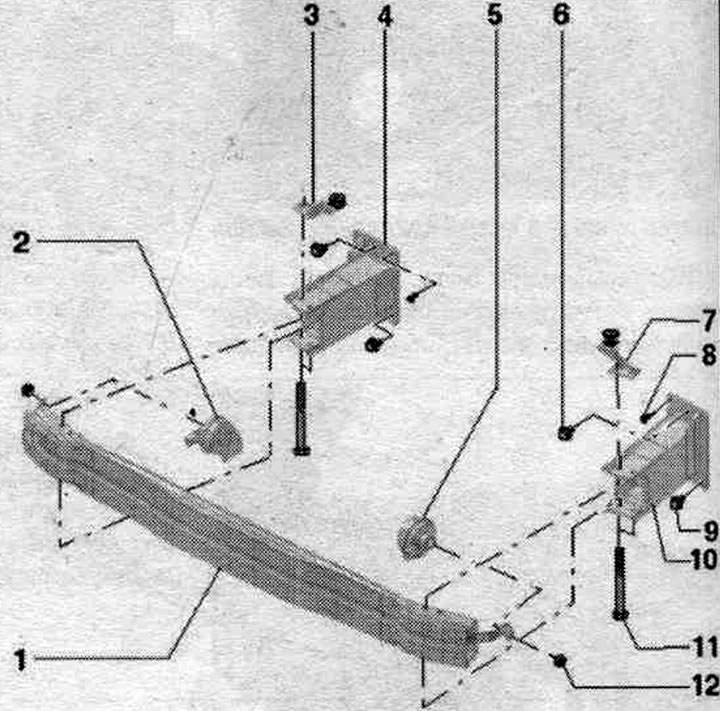

Брус бяспекі
1. Брус бясоп.
2. Нізкачашчынны гукавы сігнал "Н7".
3. Дыстанцыйны кранштэйны, правы: абліцоўвання бампера.
4. Трымальнік бруса безоп., правы.
5. Высокачашчынны гукавы сігнал "Н2".
6. Ніт: 30 Нм.
7. Дыстанцыйны кранштэйны, левы: абліцоўвання бампера.
8. Ніт: служыць для фіксацыі на рамцы радыятара; 4 Нм.
9. Болт: 30 Нм.
10. Трымальнік бруса безоп., левы.
11. Болт: 20 Нм.
12. Гайка.
Зняцце і ўстаноўка бруса бяспекі

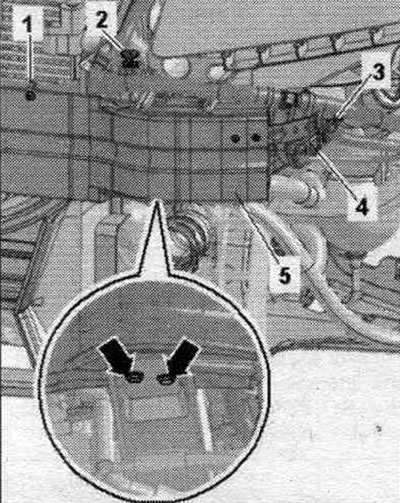

Пры ўсталёўцы ўсе кабельныя сцяжкі варта размясціць на ранейшых месцах. Зняць абліцавальную панэль зав. бампера. Адлучыць штэкерны раз'ём "4" ад гукавых сігналізатараў і зняць провад "3" з кранштэйна гукавога сігналу. Адлучыць шланг фарсункі ачышчальніка, разразаўшы кабельныя сцяжкі "1". Вывярнуць балты "стрэлкі" і зняць дыстанцыйны кранштэйны "2" абліцоўвання бампера. Зняць брус бясоп. "5" з мацаванняў. Калі брус бяспечны. здымаецца з мацаванняў з працай, варта падчапіць яго адвёрткай.
Ўстаноўка ў зваротным парадку. Усталяваць абліцоўванне зав. бампера.
Зняцце і ўстаноўка левага трымальніка бруса бяспекі

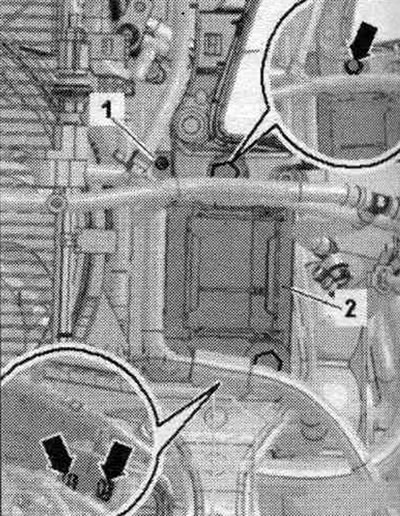

Зняць абліцавальную панэль зав. бампера. Зняць брус бяспечны.. Зняць фарсунку сіст. ачысткі фар. Для паўторнай усталёўкі адзначыць мант. становішча кранштэйна адносна рамкі радыятара. Выкруціць балты "стрэлкі". Вывярнуць які фіксуе ніт "1". Адхіліць кранштэйны "2" бруса безоп. ад рамкі радыятара вонкі і зняць яе.
Мантаж
Ўстаноўка ў зваротным парадку. Прыкруціць кранштэйны бруса безоп. у адпаведнасці з нанесенай пасля зняцця адзнакай. Устанавіць фарсунку сістэ. ачысткі фар. Усталяваць брус безоп.. Усталяваць абліцоўванне зав. бампера.
Зняцце і ўстаноўка правага трымальніка бруса бяспекі

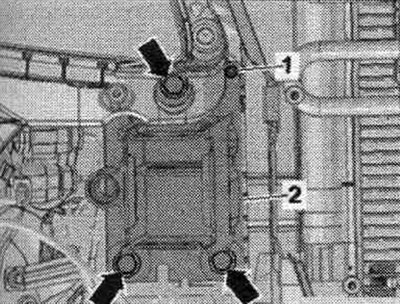

Зняць абліцавальную панэль зав. бампера. Зняць брус безоп.. Для паўторнай усталёўкі адзначыць мант. становішча кранштэйна адносна рамкі радыятара. Выкруціць балты "стрэлкі". Вывярнуць які фіксуе ніт "1". Зняць трымальнік "2" бруса безоп. з рамкі радыятара.
Мантаж
Ўстаноўка ў зваротным парадку. Прыкруціць кранштэйны бруса безоп. у адпаведнасці з нанесенай пасля зняцця адзнакай. Усталяваць брус безоп.. Усталяваць абліцоўванне зав. бампера.
