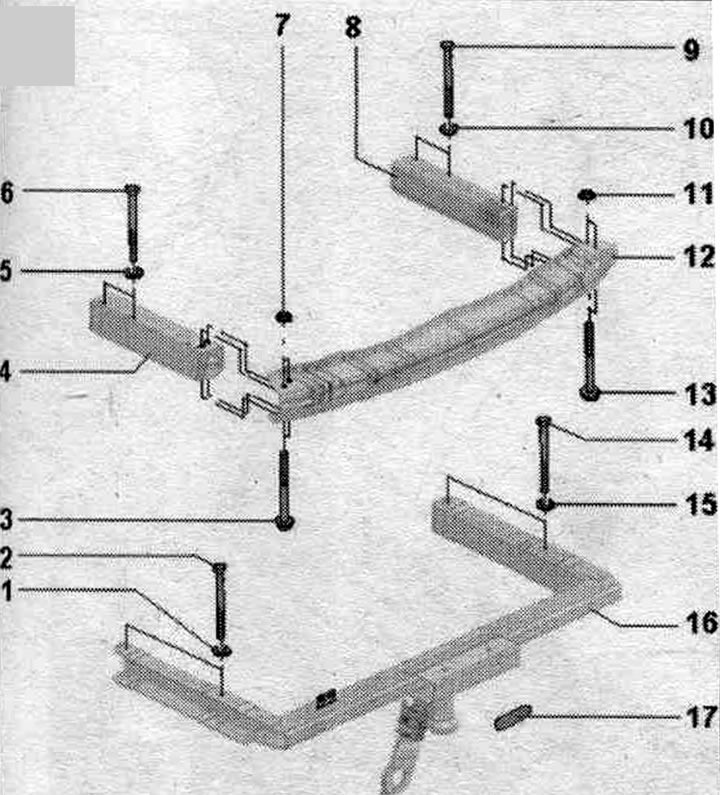

Брус бяспекі
1. Падкладная шайба.
2. Болт: 57 Нм.
3. Болт.
4. Мацаванне бруса безоп., левае: для а/м без цягава-счэпнай прылады.
5. Падкладная шайба.
6. Болт: 57 Нм.
7. Гайка: 17 Нм.
8. Мацаванне бруса безоп., правае: для а/м без цягава-счэпнай прылады.
9. Болт: 57 Нм.
10. Падкладная шайба.
11. Гайка: 17 Нм.
12. Брус безоп.: для а/м без цягава-счэпнай прылады.
13. Болт.
14. Болт. 57 Нм.
15. Падкладная шайба.
16. Брус безоп.: для а/м з цягава-счэпным прыладай.
17. Завадская таблічка з ідэнтыфікацыйнымі дадзенымі.
Зняцце і ўстаноўка бруса бяспекі. - а/м без цягава-счэпнай прылады

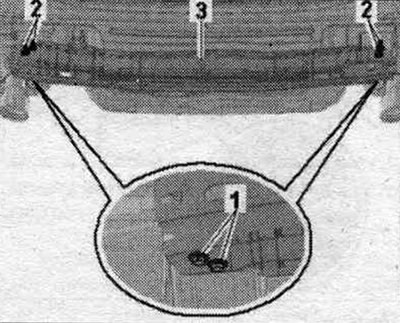

Зняць абліцоўванне задн. бампера. Адлучыць штэкерны раз'ём прымача радыёгадзін "J489". Пры замене бруса безоп. "3" неабходна зняць прымач радыёгадзін "J489". Вывярнуць балты "1", утрымліваючы гайкі "2". Зняць узмацняльнік "3".
Ўстаноўка ў зваротным парадку, усталяваць абліцоўванне задн. бампера.
Зняцце і ўстаноўка мацавання бруса бяспекі. - а/м без цягава-счэпнай прылады

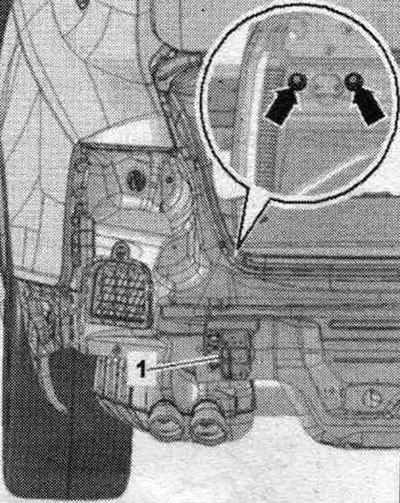

Зняць абліцоўванне задн. бампера. Зняць брус бяспекі. Зняць вушы. Адкруціць бакавую абіўку багажніка злева і справа ў зад. часткі. Вывярнуць балты "стрэлкі" і зняць мацаванне "1" бруса бяспекі.
Мантаж
Ўстаноўка ў зваротным парадку. Усталяваць левае і правае абліцоўванне багажніка. Усталяваць вушы. Усталяваць брус безоп.. Усталяваць абліцоўванне задн. бампера.
Зняцце і ўстаноўка бруса бяспекі. - а/м з цягава-счэпным прыладай

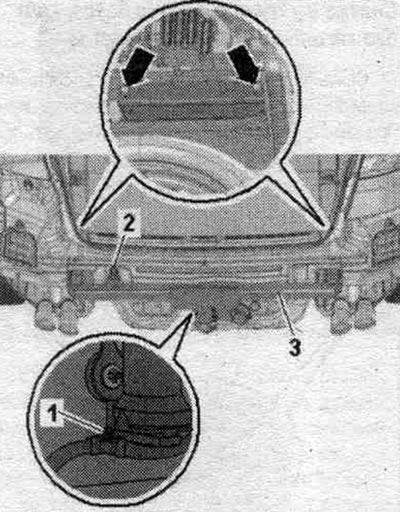

Зняць абліцоўванне задн. бампера. Зняць разетку для цягава-счэпнай прылады. Зняць сцяжку "1" правады. Для палягчэння зняцця выкарыстоўваць мыльны раствор. Адлучыць (пры наяўнасці) штэкерны раз'ём прымача радыёгадзін "J489" "паз. 2". Пры замене бруса безоп. "3" неабходна зняць прымач радыёгадзін "J489". Зняць вушы. Адкруціць бакавую абіўку багажніка злева і справа ў зад. часткі. Вывярнуць балты "стрэлкі" і зняць брус бясоп. "3".
Мантаж
Ўстаноўка ў зваротным парадку. Усталяваць левае і правае абліцоўванне багажніка. Усталяваць вушы. Усталяваць разетку для цягава-счэпнай прылады. Усталяваць абліцоўванне задн. бампера.
