Задні бампер — абліцоўванне задн. бампера (Audi A4 B8)

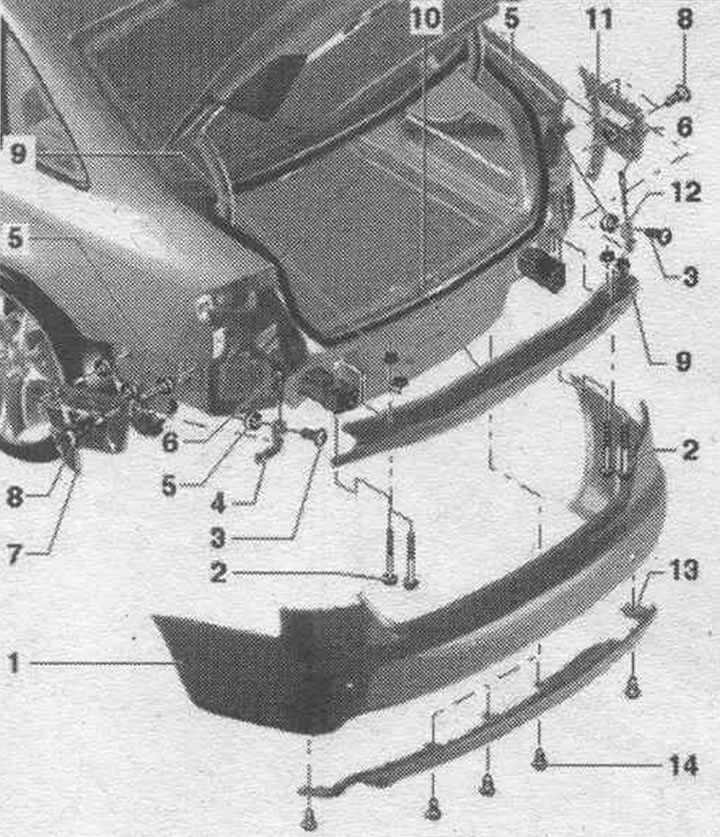

Абліцоўванне задн. бампера

На а/м з асістэнтам змены паласы руху ўлічваць наступнае. Калі зняты зад. бампер усталёўваецца зноў або на ім праведзены змены, варта правесці каліброўку асістэнта змены паласы руху.

Накіравальны элемент - паслядоў, зацяжкі

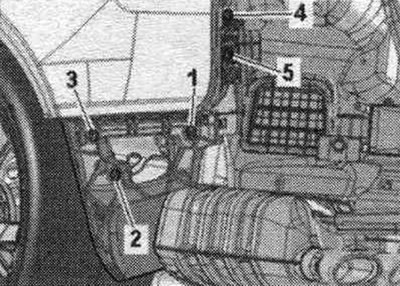

Зацягнуць балты ў паслядоў. "1...5" момантам 1,5 Нм.

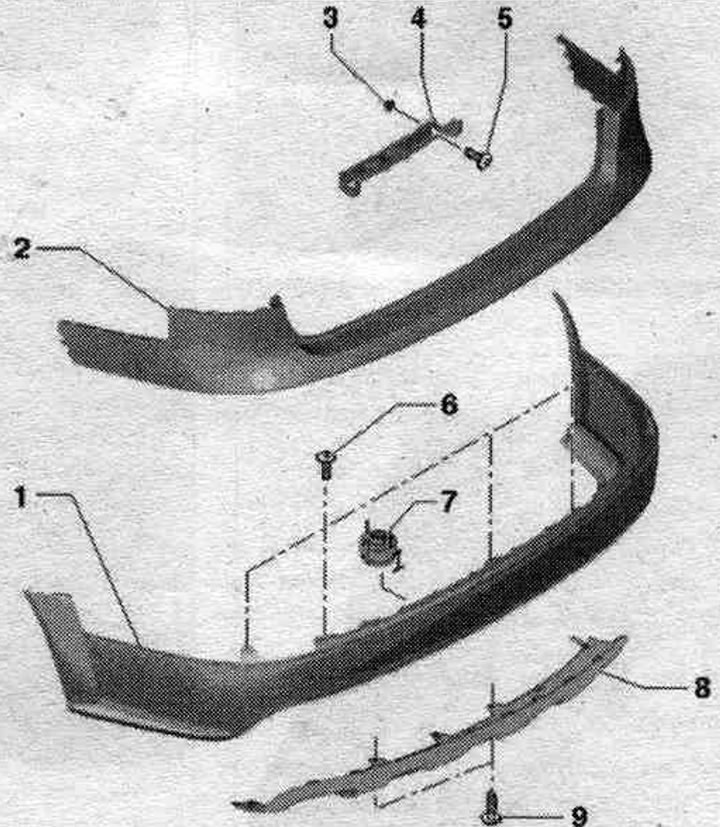

Накладкі задн. бампера allroad

Ніжэй апісваюцца толькі адрозненні ад стандартнага бампера. Зняцце і ўстаноўка накладкі бампера праводзіцца аналагічна, як і на стандартных бамперах.

Адлучэнне распорнага заціску

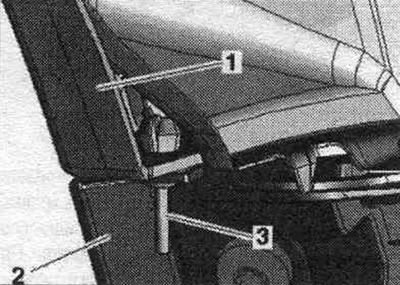

Уціснуць заціскны штыфт "3" праз распорны заціск на спойлеры "2" злева і справа ўверх і тым самым расфіксаваць. Выняць распорны заціск са спойлера "2" і накладкі бампера "1". Пры ўсталёўцы зноў зафіксаваць заціскным штыфтам распорны заціск.

Адлучэнне зашчапак

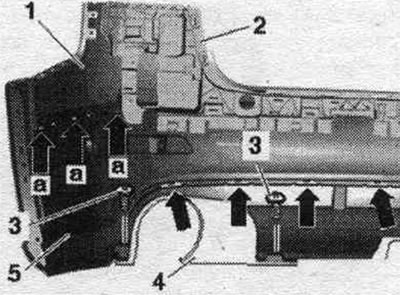

Для зняцця накладкі "1" ці спойлера "5" расфіксаваць зашчапкі, у тым ліку і пад кантавой часткай "2" і зняць узаемна сябар да сябра. Для зняцця супрацьпадкатнага бруса "2" выкруціць балты "3", расфіксаваць зашчапкі "стрэлкі" і зняць назад са спойлера.

Ўстаноўка апорнага элемента

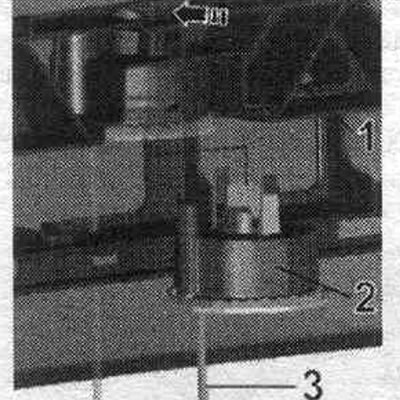

Апорны элемент усталёўваецца толькі для новай накладкі бампера. Для зняцця адціснуць фіксатар "стрэлка" у бок і выняць апорны элемент уніз з накладкі "1". Уставіць апорны элемент "2" паводле малюнка ў накладку і зафіксаваць. Засцерагальную пласціну дазваляецца выдаляць толькі пасля канчатковай усталёўкі накладкі.

Разблакіроўка апорнага элемента

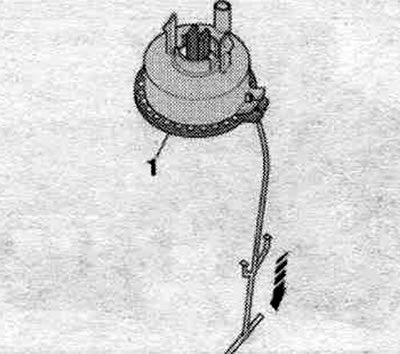

Апорны элемент ні ў якім разе не разблакаваць у знятым становішчы небяспека траўмы. Пры паўторнай усталёўцы старой накладкі бампера стары апорны элемент не здымаецца. Пры замене накладкі бампера неабходна ўсталяваць замацаваць новы апорны элемент знізу ў накладцы бампера. Пасля канчатковай усталёўкі накладкі бампера разблакаваць апорны элемент, пацягнуўшы за ахоўную пласціну "стрэлка". У выніку гэтага напруга ў апорным элеменце здымаецца і накладка бампера прыціскаецца да папярочнай бэлькі.

Зняцце і ўстаноўка абліцоўвання задн. бампера

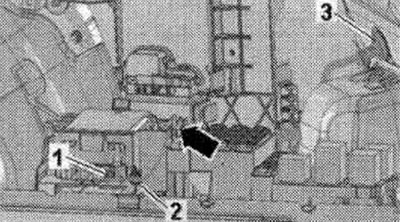

Зняць зад. ліхтар. Адлучыць (пры наяўнасці) штэкерны раз'ём "1" б/к паркавальнага асістэнта "J446". Адлучыць ад кранштэйна блокаў кіравання провад "стрэлка", разразаўшы кабельныя сцяжкі "2". Выдушыць утулку "3" вонкі.

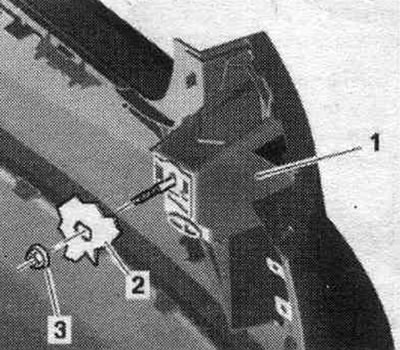

Адкруціць гайку "3" разьбовага пальца накладкі "1".

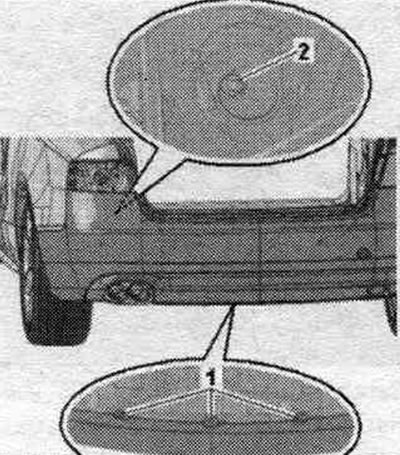

Вывярнуць балты "1" на ніжняй частцы абліцоўвання бампера.

Ніт накіроўвалага элемента

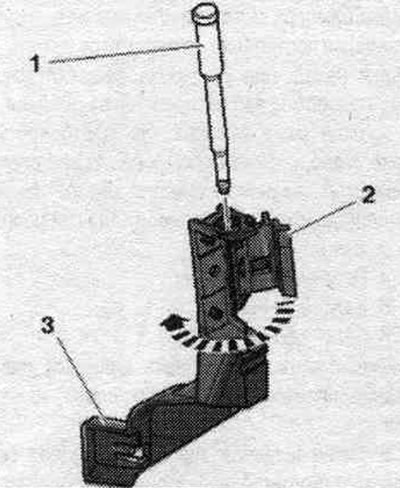

Перад тым, як зняць накладку бампера назад, варта выцягнуць ніт "1" уверх з накіроўвалага элемента "3" злева і справа. Пры ўсталёўцы шарнір "2" на верхнім накіроўвалым элеменце павінен скласціся наперад "стрэлка" да таго, як будзе ўсталяваны ніт. Выкруціць ніты "1" справа і злева на перадпакоі накладцы бампера.

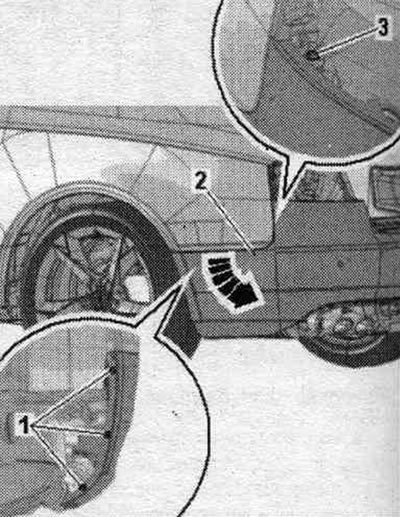

Адкруціць фіксатар накладкі бампера, для гэтага вывярнуць ніт "3" з верхняга накіравальнага элемента. Зняць левую і правую накладкі бампера ў бакавой частцы "стрэлка". Зняць абліцоўванне бампера "2", пры гэтым неабходна вывесці джгут правадоў датчыка паркавальнага асістэнта з накіроўвалай кузава.

Мантаж

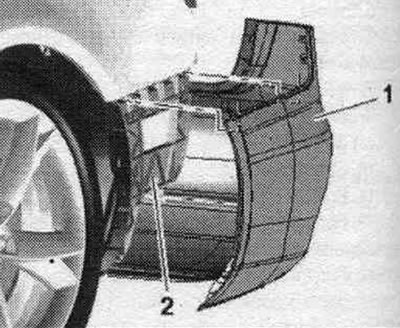

Ўстаноўка ў зваротным парадку. Пры ўсталёўцы неабходна цалкам замацаваць бакавыя фіксатары накіравальнага элемента "2" у накладцы бампера "1". Скласці шарнір верхняга накіроўвалага элемента наперад і ўставіць балты.





Падлучыць (пры наяўнасці) штэкерны раз'ём б/к парковачнага асістэнта "J446". Усталяваць зад. ліхтар.
