Дэкаратыўная планка даху
Звяртаць увагу на адрозненне ў выкананні. Дэкаратыўныя планкі даху не злучаныя заклёпваннямі з кузавам, для дэмантажу іх варта зняць уніз. Дэкаратыўныя накладкі даху ў выкананні "Ззянне паверхні" не варта перакручваць ці выгінаць. Для зняцця дэкаратыўнай накладкі даху здымаць бакавое шкло не патрабуецца.
Седан

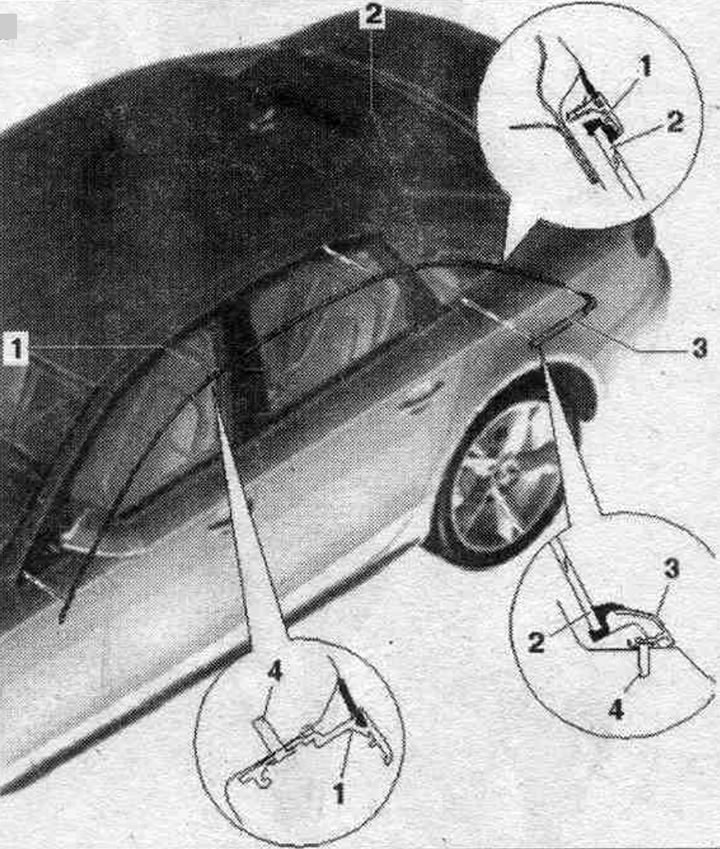

1. Дэкаратыўная накладка даху: дэкаратыўная накладка даху ў стандартным выкананні, разблакаваць дэкаратыўную накладку даху на стойцы З, пачаўшы з кузава; дэкаратыўная планка даху ў выкананні "Ззянне паверхні": зняць ніжнюю дэкаратыўную планку бакавіны стойкі З, пачаўшы ўзбоч з заціскаў, асцярожна падчапіць дэкаратыўную планку даху з заціскаў і асцярожна зняць яе па-над бок. шкла і разблакаваць на фланцы кузава, разблакаваць на кузаве дэкаратыўную планку даху стойкі А, пачаўшы зверху.
2. Бакавое шкло.
3. Дэкаратыўная планка: для зняцця са стойкі З выняць з фіксатараў, пачаўшы ўзбоч, выняць дэкаратыўную накладку даху з бакавых фіксатараў на даху, выняць дэкаратыўную планку з дэкаратыўнай накладкі даху.
Avant

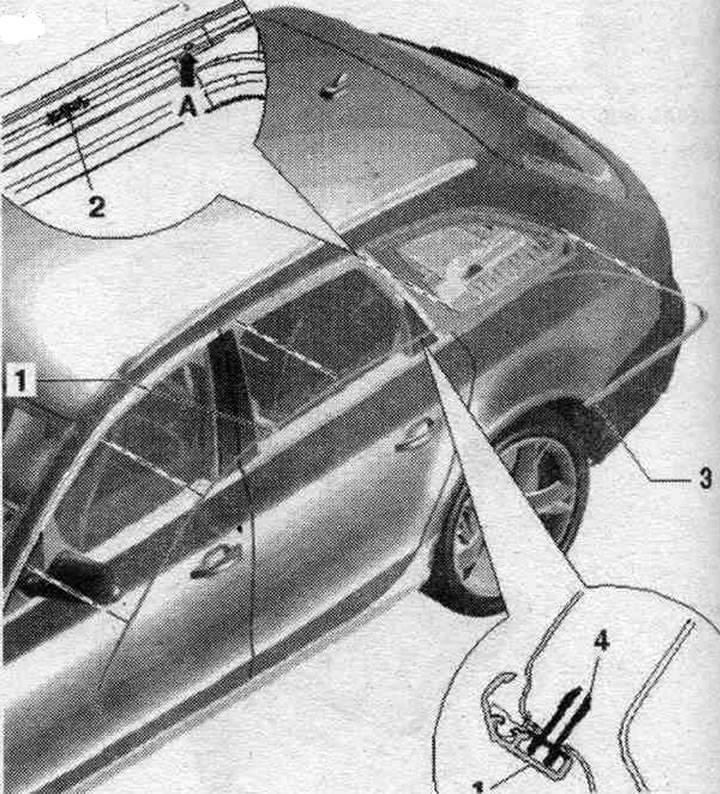

1. Дэкаратыўная накладка даху: дэкаратыўная накладка даху ў стандартным выкананні: разблакаваць дэкаратыўную накладку даху на стойцы З, пачаўшы з кузава; дэкаратыўная планка даху ў выкананні "Ззянне паверхні": зняць ніжнюю дэкаратыўную планку бакавіны стойкі З, пачаўшы ўзбоч і назад з заціскаў, асцярожна падчапіць дэкаратыўную планку даху з заціскаў стойкі D і асцярожна зняць яе па-над бок. шкла і разблакаваць на фланцы кузава; разблакаваць на кузаве дэкаратыўную планку даху стойкі А, пачаўшы зверху.
2. Крапежная клямар.
3. Дэкаратыўная планка бакавой часткі.
4. Заціск.
Зняцце і ўстаноўка пярэдняй накладкі стойкі У

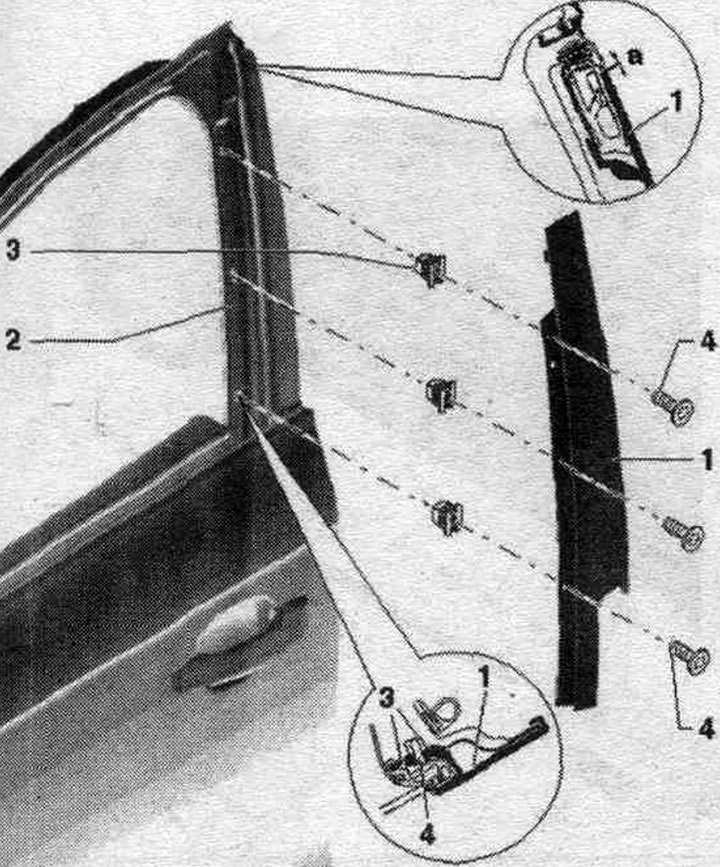

1. Накладка стойкі Ў: апусціць шкло дзвярэй, вызваліць накіравальную вокны ў зоне стойкі Ў з накладкі і зняць па кірунку ўверх, вывярнуць ніты "4" і зняць накладку з дзвярэй у кірунку ўверх, пры ўсталёўцы накіравальнай шкла накладку апрацаваць накіравальную ў гэтым участку мыльным растворам.
2. Дзверы.
3. Заціск.
4. Болт: 2,5 Нм.
Зняцце і ўстаноўка накладкі зад. стойкі Ў і стойкі З

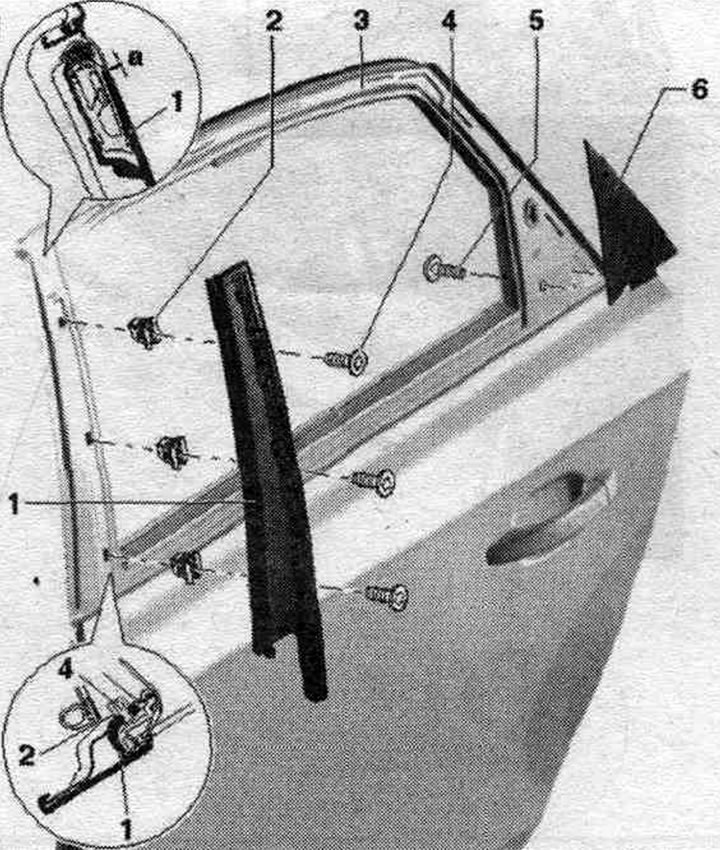

1. Накладка стойкі Ў: зняць шкло дзвярэй, зняць накладку настойцы Ў, вызваліць накіроўвалую вокны ў зоне стойкі Ў з накладкі і зняць па кірунку ўверх, вывярнуць ніты "4" і зняць накладку з дзвярэй у кірунку ўверх; пры ўсталёўцы накіравальнай шкла накладку апрацаваць накіравальную ў гэтым участку мыльным растворам.
2. Заціск.
3. Дзверы.
4/5. Ніт: 2,5 Нм.
6. Накладка стойкі З: адлучэнне ашалёўкі рамы шкла ў вобласці стойкі З, вывярнуць ніты, перамясціць накладку ўніз з фіксатараў і зняць узбоч.
Зняцце і ўстаноўка прыціскной планкі зав. шкла

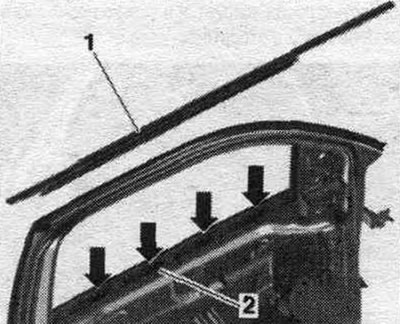

Пасля зняцця пры ўсталяваным шкле дзвярэй прижимную планку неабходна змяняць. Зняць без разбурэння можна толькі пасля зняцця шкла дзвярэй і шклапад'ёмніка. Прывесці шкло дзвярэй у становішча "Адкрыта". Абіўка дзвярэй знята. Зняць вонкавае люстэрка. Перад здыманнем прижимной планкі "1" яе спачатку неабходна вызваліць з фіксатараў "стрэлкі" дзверы "2".

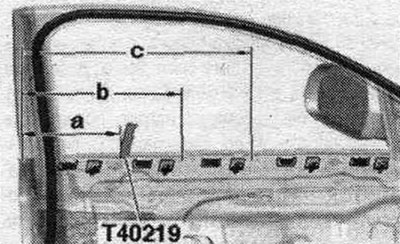

Усталяваць 1-й здымнік "Т40219" на "трохкутнік" люстэркі паміж вонкавай прижимной планкай шкла і шклом дзвярэй. Перамясціць 1-й здымніка "Т40219" на адлегласць "з" у бок і назад. Пацягнуць 1-й здымнік "Т40219" уверх і пры гэтым зачапіць за прыціскную планку шкла. Маркіровачная лінія на здымніку "Т40219" павінна зачыняцца верхнім беражком прыціскной планкі шкла. Увесці 2-й здымнік "Т40219" паміж шклом і прижимной планкай у зоне стойкі Ў. Перамясціць 2-й здымнік "Т40219" на адлегласць "b" у бок і ўчапіць знізу. Уставіць 3-й здымніка "Т40219" у зону стойкі Ў, перамясціць на адлегласць "а" ў бок і зачапіць. Усе памеры да прижимной планцы шкла замяраюцца ад стойкі Ў.
Памер а = 185...230 мм.
Памер b = 350...385 мм.
Памер с = 520...555 мм.

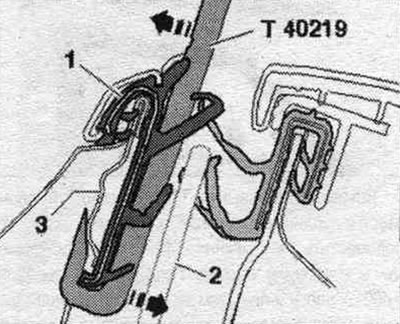

Злёгку адціснуць здымнік "Т40219" па кірунку вонкі і разблакаваць прижимную планку шкла.

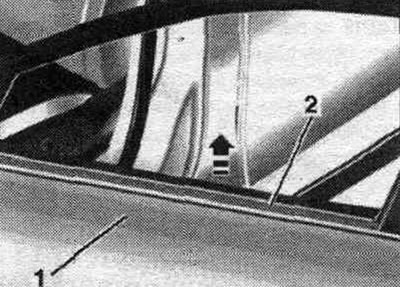

Прыціскная планка "2" тым самым паступова цалкам расфіксуецца і толькі пасля гэтага зняць яе ўверх з отбортовки дзверы "1".
Мантаж
Зашчапкі на вонкавай панэлі дзвярэй не павінны быць загнуты, інакш прыйдзецца іх зваротна выгінаць у першапачатковае становішча. Уціснуць звонку прижимную планку шкла, пачынальна са стойкі А рукамі ў зашчапкі дзвярэй. Усталяваць вонкавае люстэрка.
Зняцце і ўстаноўка прыціскной планкі задн. шкла

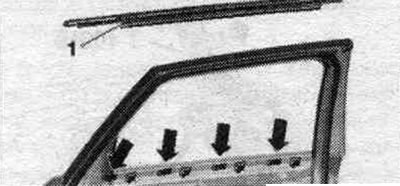

Прывесці шкло дзвярэй у становішча "Адкрыта". Абіўка дзвярэй знята. Накладка стойкі З знятая. Перад здыманнем прижимной планкі "1" яе спачатку неабходна вызваліць з фіксатараў "стрэлкі" дзвярэй.

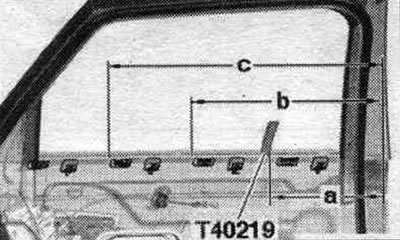

Уставіць 1-й здымнік "Т40219" паміж шклом дзвярэй і прижимной планкай на накладцы стойкі З. Перамясціць 1-й здымнік "Т40219" на адлегласць "а" у бок і наперад. Пацягнуць 1-й здымнік "Т40219" уверх і пры гэтым зачапіць за прыціскную планку шкла. Маркіровачная лінія на здымніку "Т40219" павінна зачыняцца верхнім беражком прижимной планкі шкла. Увесці 2-й здымнік "Т40219" паміж шклом і прижимной планкай на накладцы стойкі С. Перамясціць 2-й здымнік "Т40219" на адлегласць "b" у бок і ўчапіць знізу. Уставіць 3-й здымніка "Т40219" накладкі на стойкі З, перамясціць на адлегласць "з" ў бок і зачапіць. Памеры да прыціскной планкі шкла замяраюцца ад стойкі Ў.
Памер а = 240...275 мм.
Памер b = 425...460 мм.
Памер с = 605...640 мм.

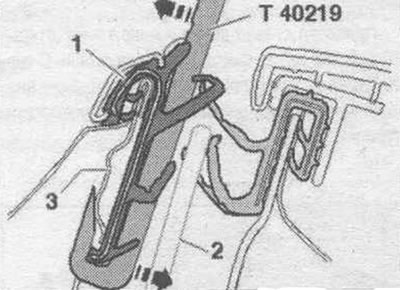

Злёгку адціснуць здымнік "Т40219" па кірунку вонкі і разблакаваць прижимную планку шкла.

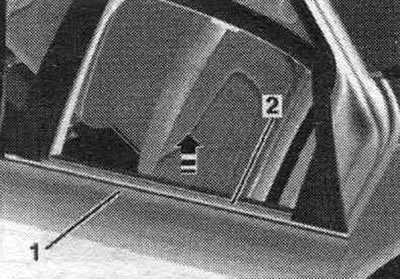

Прыціскная планка "2" тым самым паступова цалкам расфіксуецца і толькі пасля гэтага зняць яе ўверх з отбортовки дзверы.
Мантаж
Зашчапкі на вонкавай панэлі дзвярэй не павінны быць загнуты і прылягаць да шкла дзвярэй, інакш прыйдзецца іх зваротна выгінаць у першапачатковае становішча. Пачынальна ад стойкі Ў, рукамі цалкам увесці вонкавую прижимную планку ў фіксатары дзвярэй.
