Агульная інфармацыя аб механічнай каробцы перадач (Audi А4 Б5, 1994-2001 / Трансмісія / Механічная скрынка)

Пяціхуткасная КПП прыкручана нітамі ззаду рухавіка, усталяванага падоўжна. Перад КПП умацаваны дыферэнцыял, які перадае кручэнне ад КПП пасродкам прывадных валаў перадпакоям колам. Усе перадачы (і задняя) сінхранізаваныя,. Пераключэнне перадач вырабляецца рычагом, усталяваным на падлозе салона. Да рычага пераключэння ўнізе прымацавана адзіночная цяга пераключэння, якая, у сваю чаргу, далучана да штока пераключэння. які выходзіць з задняй часткі КПП (мал. 1.2, а, бы).

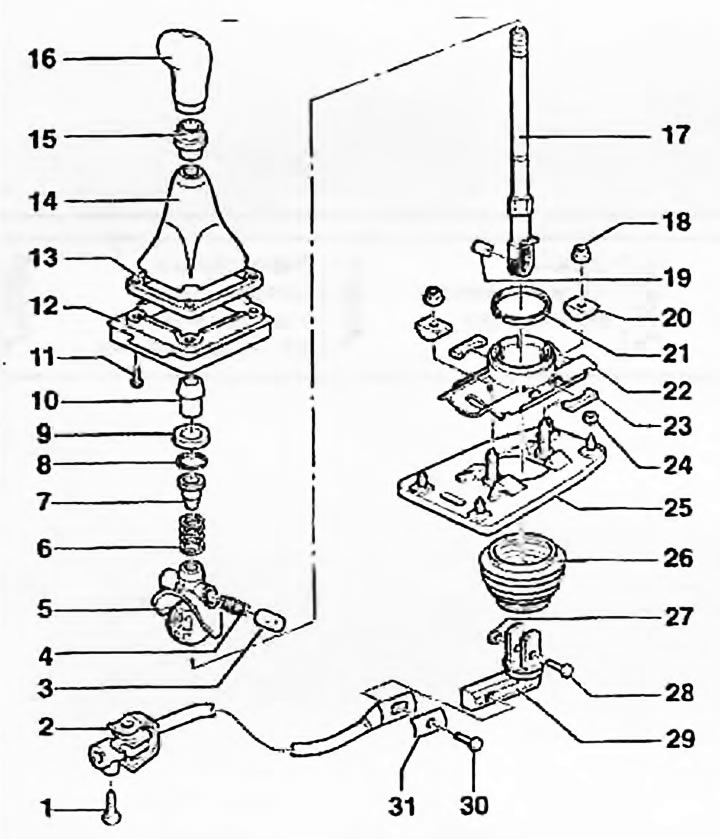

Мал. 1.2, а. Кампаненты механізму пераключэння на КПП 012 са стандартным ходам пераключэння: 1. Болт; 2. Цяга перамыкача; 3. Утулка; 4. Спружына; 5. Упор шарнір; 6. Спружына; 7. Утулка; 8. Стопарнае кольца; 9. Шайба; 10. Утулка; 11. Вінт; 12. Ніжняя рама; 13. Верхняя рама; 14. Чахол; 15. Утулка; 16. Балдашнік; 17. Рычаг пераключэння; 18. Гайка; 19. Утулка; 20. Прастаўка; 21. Фіксуючае кольца; 22. Корпус; 23. Дэмпфер; 24. Гайка; 25. Пласціна; 26. Чахлы; 27. Гайка; 28. Болт; 29. Відэлец селектара; 30. Болт; 31. Хамут

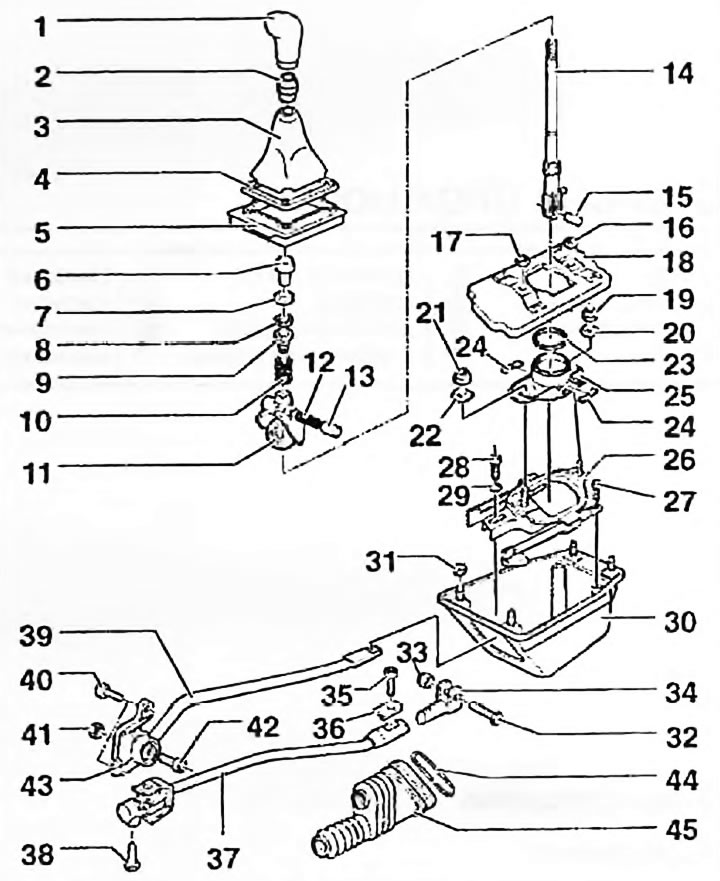

Мал. 1.2, б. Кампаненты кароткаходнага механізму пераключэння перадач на КПП 012: 1. Балдашнік; 2. Утулка; 3. Чахол; 4. Верхняя рама; 5. Ніжняя рама; 6. Утулка; 7. Шайба; 8. Стопарнае кольца; 9. Утулка; 10. Спружына; 11. Упор шарніра; 12. Спружына; 13. Утулка; 14. Рычаг пераключэння; 15. Утулка; 16. Гайка; 17. Гайка; 18. Шумаізаляцыя; 19. Гайка; 20. Утулка; 21. Гайка; 22. Утулка; 23. Стопорное кольца; 24. Дэмпфер; 25. Корпус; 26. Задняя частка штока; 27. Болт; 28. Болт; 29. Шайба; 30. Корпус; 31. Гайка; 32. Болт; 33. Гайка; 34. Відэлец селектара; 35. Болт; 36. Хамут; 37. Пярэдняя частка штока; 38. Болт; 39. Пярэдні шток; 40. Болт; 41. Гайка; 42. Болт; 43. Фіксатар; 44. Кальцо; 45. Чахлы
