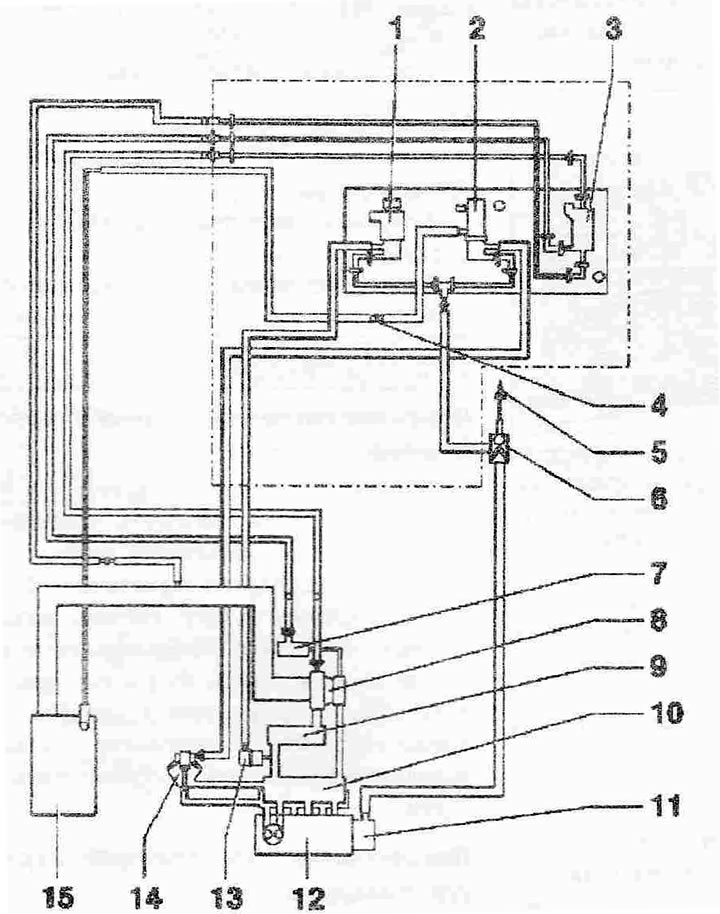

Схема на свързване на вакуумния маркуч (двигатели AMF):
1. Клапан за превключване на клапата на всмукателния колектор -N239-
2. Клапан за рециркулация на отработените газове -N18-
3. Електромагнитен клапан за контрол на налягането на зареждане -N75-
4. Свързващ елемент
5. Към спирачния усилвател
6. Възвратен клапан
7. Силов пневматичен елемент за регулиране на налягането на пълнене
8. Към турбокомпресор
9. Интеркулер
10. Всмукателен колектор
I. Тандемна горивна и вакуумна помпа
12. цилиндрова глава
13. Силов вакуумен пневматичен елемент на клапата на всмукателния колектор
14. Механичен клапан за рециркулация на отработените газове. Фитингът на всмукателния колектор може да бъде заменен само в комплект с фитинг на всмукателния колектор
15. Масомер на въздуха -G70-
