1. Обтегач. Премахване на триточковия предпазен колан: изключете акумулатора. Отстранете долната облицовка на опората B "12". Развийте винтовете "11" (2 бр.). Отстранете водещата скоба "10". Отключете капака "9" отдолу и го дръпнете нагоре. Развийте винта "8". Отстранете капачката "14". Развийте болта "13". Внимателно изключете щепсела "3". Развийте винта "2". Отстранете обтегача "1" нагоре с ограничителя против усукване "15". Монтиране на триточковия предпазен колан: свържете обтегача, както е показано на увеличения изглед, с ограничителя против усукване "15". Поставете лентата на предпазния колан, както е показано на снимката, като я завъртите на 180° "стрелка". "Стрелка A" показва посоката на движение. Монтаж в обратен ред. След монтиране на триточковия предпазен колан от страната на предния пътник трябва да се провери функционирането на детския предпазен колан. Работата на триточковия предпазен колан не трябва да бъде възпрепятствана от кабели, линии, изолация и др.
2. Болт. Момент на затягане 55 Nm
3. Съединител на обтегача
4. Механизъм за регулиране на височината на предпазния колан Премахване на регулатора на височината на предпазния колан. Отключете капака "9" отдолу и го дръпнете нагоре. Развийте винта "8". Отстранете горната облицовка на B-колона "6". Развийте болтовете "5" (1 бр.). Отстранете регулатора на височината на предпазния колан "4", като го преместите нагоре. Монтиране на регулатора на височината на предпазния колан. Проверка на функционалността след монтиране на облицовката: регулаторът на височината трябва да заключи колана във всяка от 5-те възможни позиции със звуково щракване (също в крайна горна позиция). След всяко натискане бутонът трябва автоматично да се върне в горна позиция
5. Болт. Момент на затягане 24 Nm
6. Горна облицовка на B-колоната
7. Ухо за колан. След затягане на винт "8", ухото трябва автоматично да се изравни в посоката на натоварването
8. Болт. Момент на затягане 55 Nm
9. Капачка. Отстранете капачката "9" и повдигнете
10. скоба
11. Момент на затягане 5 Nm
12. Долна тапицерия на B-колона
13. Болт. Момент на затягане 55 Nm
14. Капачка
15. Спиране на усукване
Изключете щепсела на предварително обтегача

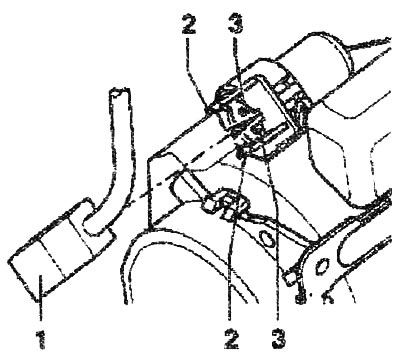

Внимателно огънете назад заключващите ключалки "2" (2x) и издърпайте щепсела "1". Когато е инсталиран, "щепселът" трябва да се заключи на място с щракване. Уверете се, че щифтовите клеми. Свещите "3" не бяха огънати или избутани назад. Уверете се, че клемите "1" на запалителната свещ не са огънати или избутани назад.
Точка на закрепване, закопчалка на предпазния колан

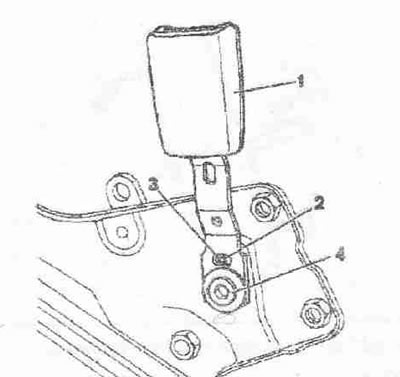

Свалете предната седалка. Отстранете декоративния панел. Развийте болта "4", въртящ момент на затягане 55 Nm. Когато се монтира, удебелението "2" трябва да щракне в жлеба "3". Закопчалката на колана "2" е винаги в най-висока позиция.
Външна точка на закрепване на пода

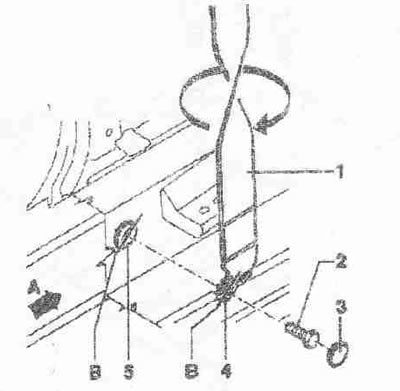

Отстранете капачката "3". Развийте винт "2" с момент на затягане 55 Nm. Поставете предпазните колани, както е показано на фигурата. като го завъртите на 180° "стрелка". Стрелката с -A показва посоката на движение. Обърнете внимание на позицията на скобата "5" и затягащата подложка "4" (ос "B").
Точка на закрепване - катарама на предпазния колан на задната седалка

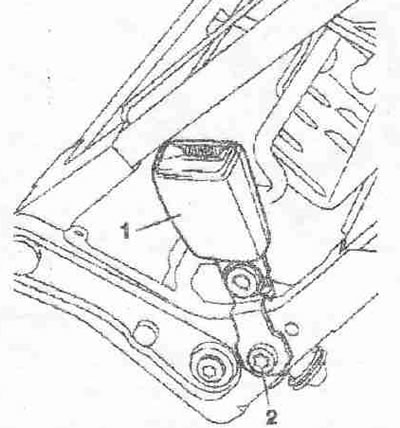

Картината показва изображението без наслагването на тапицерията. Свалете задната седалка. Развийте болта "2". Момент на затягане 55 Nm. Натиснете декоративния панел нагоре (ако е необходимо, отключете декоративния панел) и издърпайте катарамата на колана.
Точка за закрепване - закопчалка на предпазния колан на задната седалка за леки седалки

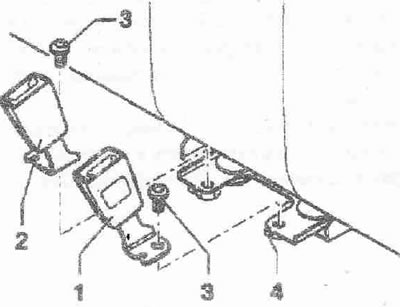

Свалете задната седалка. Развийте болта "3". Момент на затягане: 55 Nm. Когато е монтиран, капакът на щита на закопчалката на предпазния колан "4" трябва да щракне в жлеба на скобата на закопчалката на предпазния колан.
1. Лява ключалка на предпазния колан
2. Дясна катарама на колана
