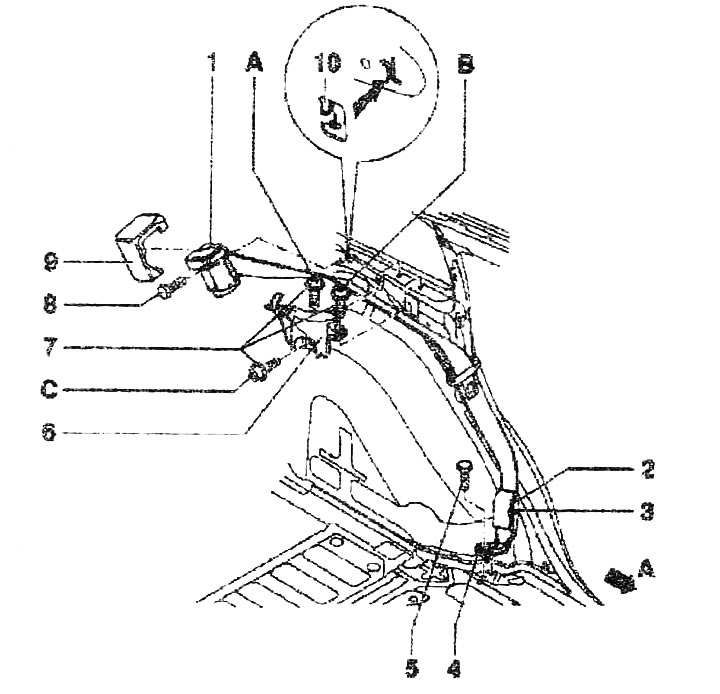

1. Заден предпазен колан. Свалете капака на задния екран. Свалете задната седалка. Отключете тапицерия -2- за тапицерия на корпуса на колелото. Отстранете тапицерията на арката на колелото. Отстранете облицовката на пода на багажника. Отстранете облицовката на багажника. Премахнете шумоизолацията. Отстранете винта -5-. Отстранете винта -8-. Издърпайте предпазния колан -1- напред с -усукващ ограничител -10-. Монтаж: Свържете предпазния колан, както е показано в увеличен изглед с антиусукване -10-. Стрелката -A- показва посоката на движение. Монтаж в обратен ред. След като монтирате триточковия предпазен колан -1-, проверете функционирането на детския предпазен колан
2. Наслагване
3. Скоби
4. Стягащ слой. Завийте на мястото на удебеляване с ограничител против усукване
5. Болт. Момент на затягане 55 Nm
6. Конзола за насочване на колана. Отстранете винтовете -7- (3x). По време на монтажа следвайте последователността на затягане на винтовете -7-: -A-, -B-' -C- или -B-, -A-, -C-
7. Болтове (3 бр.). Момент на затягане 24 Nm
8. Болт. Момент на затягане 55 Nm
9. Шумоизолация
10. Анти-усукване
Долна точка на закрепване

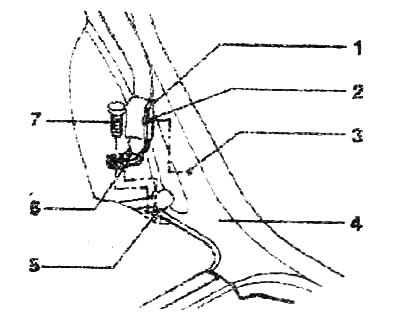

Отключете облицовка -1- със скоба -2- от затягащо устройство -3-. Отстранете винта -7- (момент на затягане 55 Nm). При монтажа затягащата лента -6- трябва да щракне на място в копчето против въртене -5-. 4. Облицовка на нишата на задното колело.
