Отстранете въздушната възглавница 6 (фиг. 9.1).

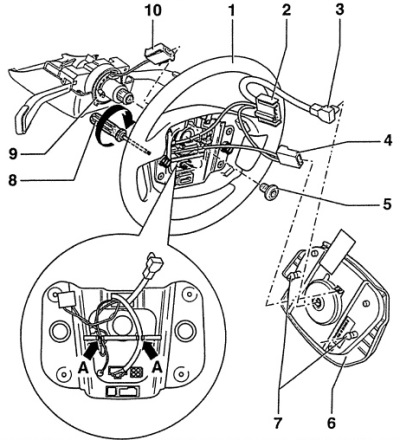

Фиг. 9.1. Въздушна възглавница на волана с четири лъча
1 - волан,
Закрепете свободните проводници в точки A.
2 - електрически конектор,
3 - електрически конектор на въздушната възглавница,
4 - електрически конектор за отстраняване на статично електричество,
5 - болт с глава с вътрешен многогранником, 60 Нм,
Когато инсталирате, трябва да използвате нов болт,
6 - въздушна възглавница,
7 - заключваща кука,
8 - Torx отвертка T30,
9 - връщащ пръстен с плъзгащ се контакт,
10 - Електрически конектор за отопление на волана.
Настройте предните колела на автомобила да се движат право напред. В този случай воланът трябва да бъде настроен на средно положение.
Използвайте маркер или боя, за да маркирате относителните позиции на волана и кормилния вал.
Развийте централния болт 5 (фиг. 9.1), закрепващ волана.
Изключете електрически съединители 2 и 10 от волана (фиг. 9.1).
Свалете волана от кормилния вал.
Не променяйте позицията на кормилната колона.
Монтиране
Монтирайте волана върху шлиците на кормилния вал, така че маркировките, направени преди свалянето на волана, да съвпадат. Когато монтирате волана, предните колела на автомобила трябва да са настроени направо и превключвателят на мигачите трябва да е в неутрално положение.
Свържете електрически съединители 2 и 10 (фиг. 9.1).
Закрепете волана с нов болт 5 (фиг. 9.1) с вътрешен шестостен и го затегнете с въртящ момент от 60 Nm.
Поставете въздушна възглавница на волана.
Вземете го на пробно шофиране. Когато колата се движи по права линия, спиците на волана трябва да са хоризонтални. В противен случай свалете волана и го преместете на подходящата страна, когато монтирате. Проверете и, ако е необходимо, регулирайте ъглите на подравняване на колелата.
Проверете работата на клаксона и автоматичното връщане на превключвателя на мигачите в неутрално положение след завиване.
Спортен волан и въздушна възглавница
По принцип спортният волан и въздушната възглавница се демонтират и монтират по същия начин, както воланът с четири спици. По-долу са само разликите по отношение на премахването на въздушната възглавница.
