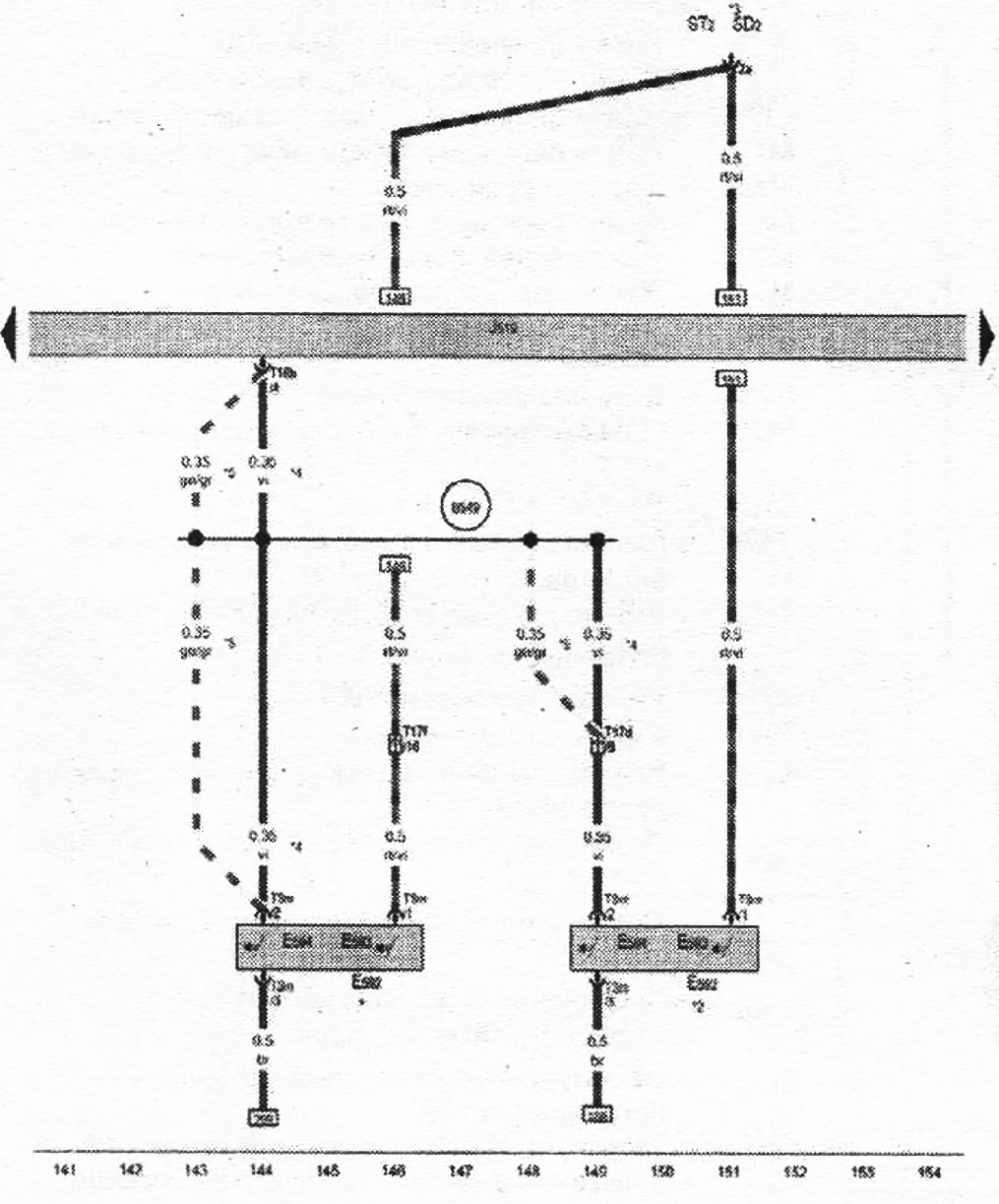

Блок за превключване на профила на режима на шофиране
| Е592 | Блок за превключване на профила на режима на шофиране |
| Е593 | Клавиш 1 в блока за превключване на профила на режима на шофиране |
| Е594 | Клавиш 2 в блока за превключване на профила на режима на шофиране |
| J519 | Бордово мрежово управляващо устройство |
| SD2 | Предпазител 2 в кутията с предпазители D |
| ST2 | Кутия с предпазители 2 |
| Т3м | 3-пинов конектор |
| Т16б | Конектор, 16-пинов |
| T17d | 17-пинов конектор, в разклонителната кутия на лявата А-колона |
| T17f | 17-пинов конектор в разклонителната кутия на дясната А-колона |
| B549 | Връзка 2 (LIN шина) в главния кабелен сноп |
* - само за автомобили без навигационна система.
*2 - само за автомобили с навигационна система.
*3 - вижте актуалната схема на кутията с предпазители.
*4 - постепенно премахване.
*5 - постепенно внедряване.
- ws = бяло
- sw = черно
- ro = червено
- rt = червено
- br = кафяво
- gn = зелено
- bl = синьо
- gr = сиво
- li = лилаво
- vi = лилаво
- ge = жълто
- or = оранжево
- rs = розово
