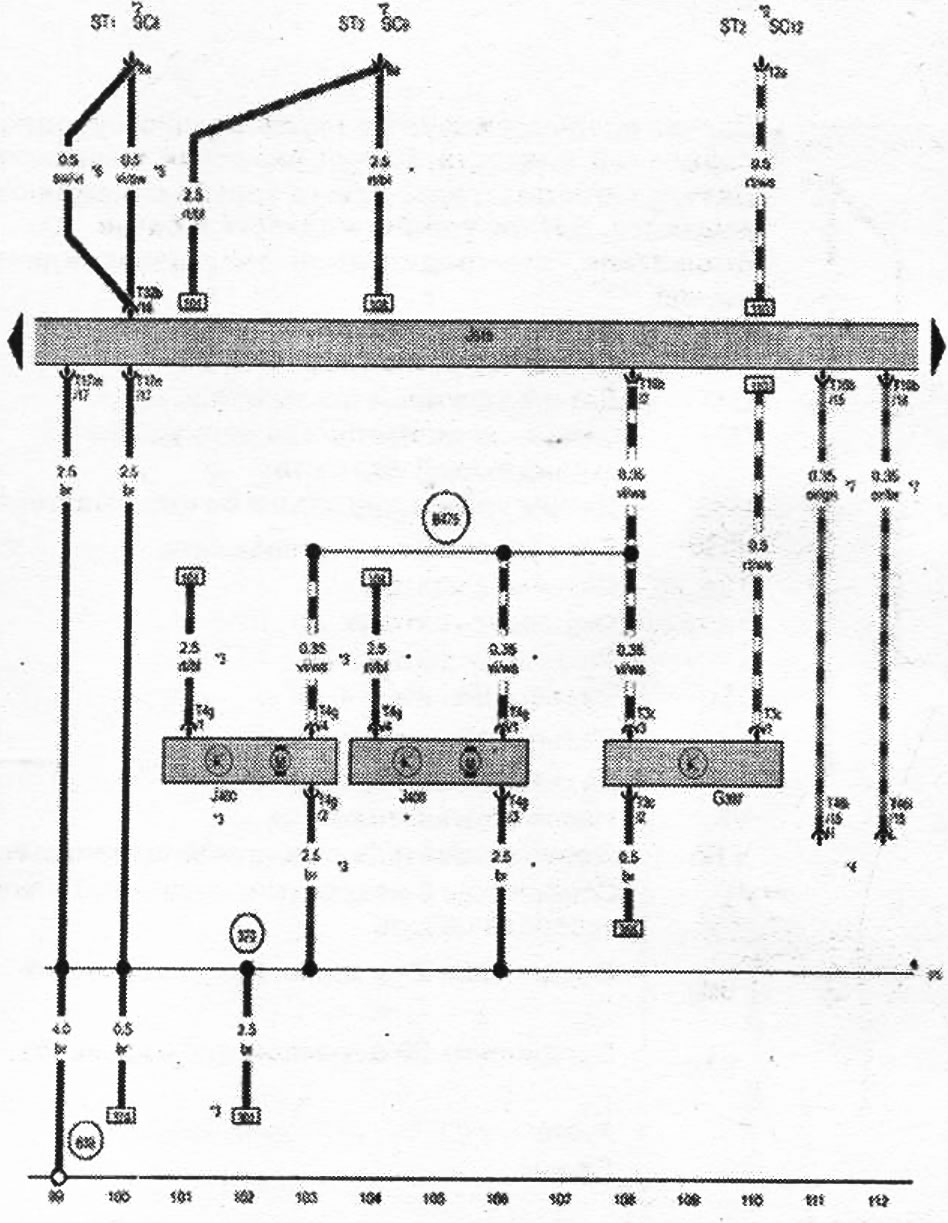

Сензор за дъжд и светлина; Блок за управление на двигателя на чистачките на предното стъкло
| G397 | Сензор за дъжд и светлина |
| J400 | Блок за управление на двигателя на чистачките на предното стъкло |
| J519 | Бордово мрежово управляващо устройство |
| ST1 | Кутия с предпазители 1 |
| ST2 | Кутия с предпазители 2 |
| SC8 | Предпазител 8 в кутия с предпазители C |
| SC9 | Предпазител 9 в кутията с предпазители C |
| SC12 | Предпазител 12 в кутия с предпазители C |
| Т3 | 3-пинов конектор |
| Т4г | 4-пинов конектор |
| Т16б | Конектор, 16-пинов |
| T17m | Конектор, 17-пинов |
| Т17н | Конектор, 17-пинов |
| Т32б | Конектор, 32-пинов |
| Т46и | Конектор, 46-пинов |
| 370 | Заземяваща връзка 5 в главния кабелен сноп |
| 639 | Точка за заземяване на лявата А-колона |
| B475 | Връзка 11 в главния кабелен сноп |
* - само за автомобили с десен волан.
*2 - вижте актуалната схема на кутията с предпазители.
*3 - Превозни средства с ляв волан.
*4 - Джъмпер от страната на водача, кафяв.
*5 - от май 2009 г.
*6 - до април 2009 г.
*7 - Кабел за шина за данни (CAN шина).
- ws = бяло
- sw = черно
- ro = червено
- rt = червено
- br = кафяво
- gn = зелено
- bl = синьо
- gr = сиво
- li = лилаво
- vi = лилаво
- ge = жълто
- or = оранжево
- rs = розово
