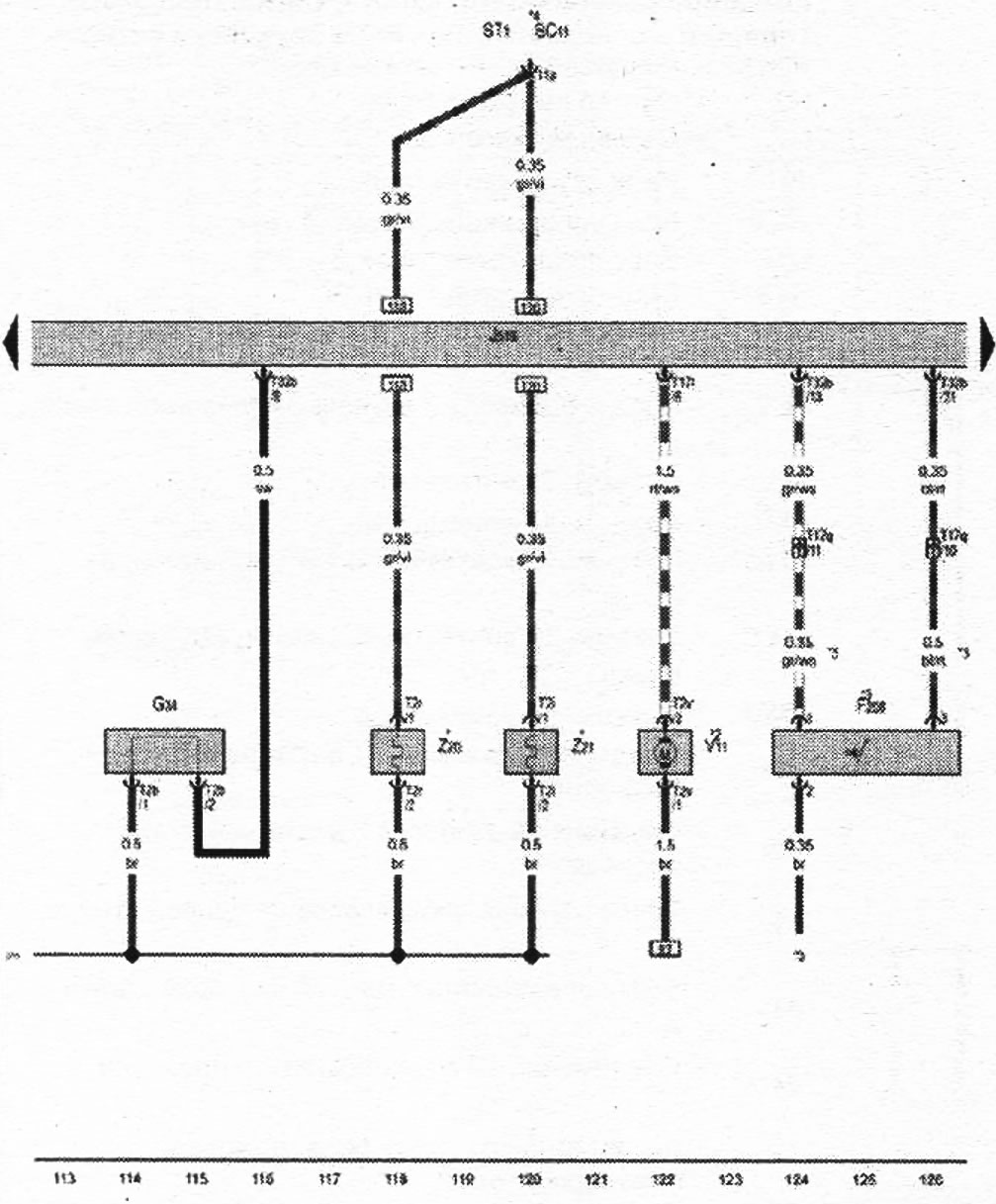

Сензор за положение на предавката; Сензор за износване на предните леви спирачни накладки; Помпа за измиване на фаровете; Резистор за отопление на лявата дюза на чистачката; Резистор за отопление на дюзата на дясната миячка
| F208 | Сензор за положение на предавката |
| G34 | Сензор за износване на предните леви спирачни накладки |
| J519 | Бордово мрежово управляващо устройство |
| ST1 | Кутия с предпазители 1 |
| SC11 | Предпазител 11 в кутията с предпазители C |
| Т2б | Конектор, 2-пинов |
| T2i | Конектор, 2-пинов |
| Т2р | Конектор, 2-пинов |
| T2v | Конектор, 2-пинов |
| T17i | Конектор, 17-пинов |
| T17q | Конектор, 17-пинов, в разклонителния блок |
| Т32б | Конектор, 32-пинов |
| V11 | Помпа за измиване на фаровете |
| Z20 | Резистор за отопление на лявата дюза на чистачката |
| Z21 | Резистор за отопление на дюзата на дясната миячка |
| 370 | Заземяваща връзка 5 в главния кабелен сноп |
* само за автомобили с нагревателен резистор за отопление на дюзите на чистачките.
*2 - само за автомобили със система за почистване на фаровете.
*3 - вижте актуалната електрическа схема на двигателя.
*4 - вижте актуалната схема на кутията с предпазители.
- ws = бяло
- sw = черно
- ro = червено
- rt = червено
- br = кафяво
- gn = зелено
- bl = синьо
- gr = сиво
- li = лилаво
- vi = лилаво
- ge = жълто
- or = оранжево
- rs = розово
