Лампи и ключове на входните врати

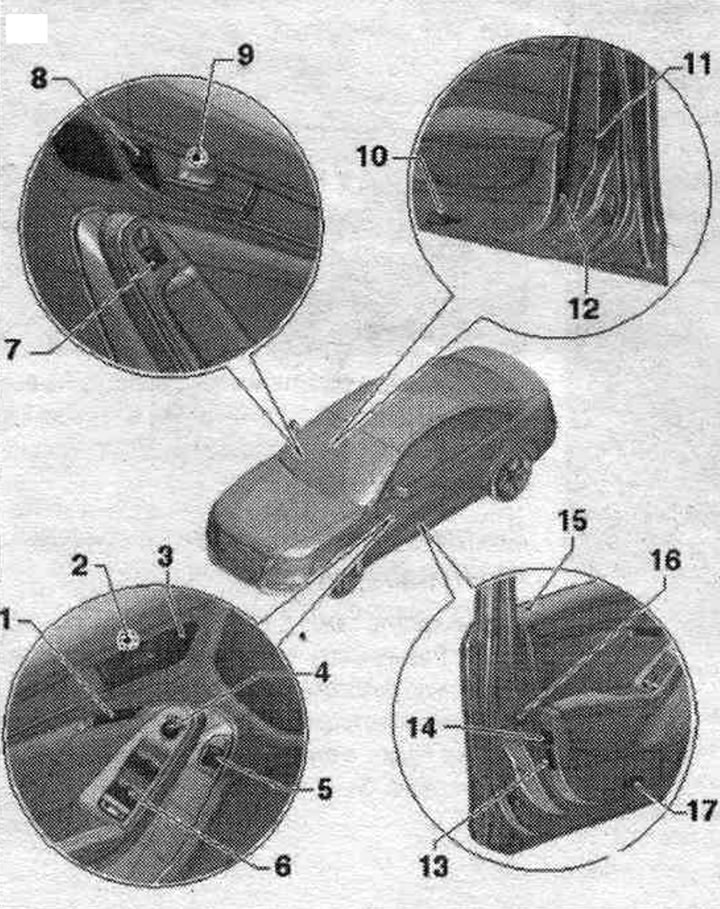

1. Дистанционно управление. шофьорски седалки с функция за памет "E97".
2. Лампата за осветяване на дръжката за отваряне на вратата свети. "L108".
3. Превключвател за заключване на вратите от купето, от страната на водача. "Е150".
4. Превключвател на регулатора. огледала "E43" или регистрационен ключ. огледала със сгъваема функция "E168".
5. Превключвател за дистанционно отключване на багажника "E188".
6. Контролен панел. прозорците на вратата са задвижвани. "E512": с преден превключвател. ляв прозорец "E40" и преден превключвател. десният повдигач на прозореца във вратата задвижва. "Е81"; заден превключвател. повдигачът на стъклото на лявата врата задвижва. "E53", заден превключвател. повдигачът на прозореца на дясната врата задвижва. "E55" и превключвател за заключване на задния прозорец "E39".
7. Превключвател за прозорец на входната врата. пасаж. "E107".
8. Превключвател за заключване на вратите от купето, от предната страна. пасаж. "E198".
9. Лампа за осветление на вратата от предната страна. пасаж. "L109".
10. Таванна лампа за осветление на пътеката. десен праг "W32": 12 V, 3 W.
11. Краен изключвател на вратата от предната страна. пътник. "F3": вграден в ключалката на вратата, не може да се сменя отделно, ако е дефектен.
12. Предупредителна лампа на предната врата. купе "W36": 12 V, 3 W.
13. Предупредителната лампа на вратата свети. "W30": 12B, 3W.
14. Превключвател за деактивиране на системата. превключвател за вътрешна сигурност "E183"/алармена система против кражба "E217".
15. Контролна лампа на функционален център SAFE, заключване "K133".
16. Контактен превключвател на вратата от страната на водача. "F2": вградена в ключалката на вратата, не може да се подмени отделно, ако е дефектна.
17. Таванна лампа за осветление на пътеката. ляв праг "W31": 12B, 3 W.
Демонтиране и монтиране на превключвателя за регулиране на положението на огледалото "E43" или "E168"

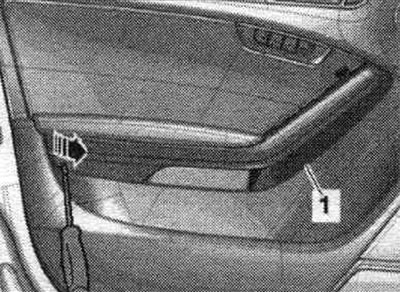

Изключете запалването. Поставете отвертка отдолу в отвора в лайсната "1". Внимателно, започвайки отзад. части, отлепете облицовката от облицовката на вратата "стрелка".

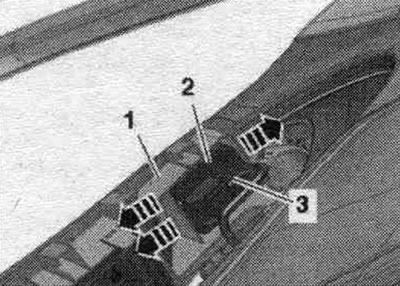

Разкачете щепселната връзка "3". Внимателно освободете заключващите елементи "стрелка" с малка отвертка. Натиснете превключвател "2" за регулиране на огледалото от гнездото за монтаж на превключвателя. "1".
Монтаж в обратен ред. При инсталиране се уверете, че лентата с иконите е поставена пред бутона reg. огледала. Натиснете превключвателя за паркиране. огледалата в гнездото, докато щракнат на мястото си. Монтирайте капака на подлакътника.
Премахване и монтиране на превключватели за прозорци "E512"/"E107"

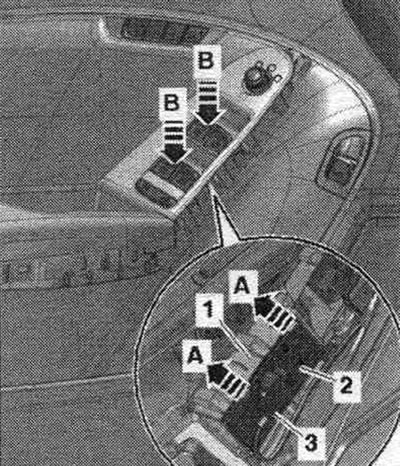

Изключете запалването. Поставете отвертка отдолу в отвора в лайсната "1". Внимателно, започвайки отзад. части, извадете облицовката от облицовката на вратата "стрелка". Разкачете щепселната връзка "3". Внимателно преместете скобите към "стрелка A". Натиснете регулатора на прозореца "2" от държача "1" "стрелка B".
Монтаж в обратен ред. Натиснете превключвателя на прозореца, докато се щракне на мястото си. Монтирайте капака на подлакътника.
Превключвател за заключване на вътрешната врата от страната на водача "E150" и превключвател за заключване на вътрешната врата от страната на пътника до него "E198" - демонтаж и монтаж

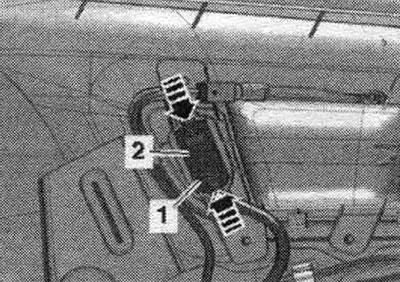

Изключете запалването. Свалете предната облицовка. врати. Разкачете щепселната връзка "1". Отключете ключалките "стрелка" и свалете вътрешния превключвател за заключване на вратата "2" от облицовката на вратата.
Монтаж в обратен ред. Поставете вътрешния заключващ превключвател в стойката и се уверете, че е заключен на мястото си. Монтирайте предната облицовка. врати.
Демонтиране и монтиране на контролния панел на шофьорската седалка с функция за памет "E97"

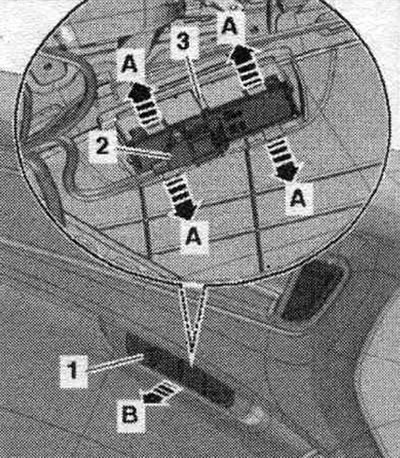

Изключете запалването. Свалете предната облицовка. врати. Разкачете щепселната връзка "2". Внимателно отключете ключалките "стрелки A" с малка отвертка. Свалете контролния панел. шофьорска седалка, с функция за памет "E97" "поз. 1" от закрепване "3".
Монтаж в обратен ред. Влезте в контролния панел. задвижвайте седалките с функция за памет "E97" в гнездото за ключ, докато се активира ключалката. Монтирайте предната облицовка. врати.
Теглене и инсталиране на ключа за дистанционно отпирания багажника "Е188"

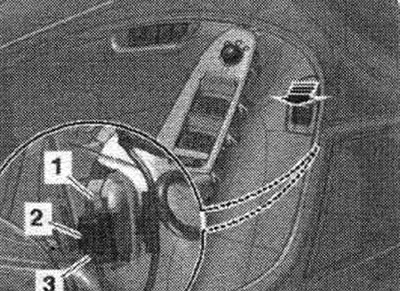

Изключете запалването. Свалете облицовъчния панел. врати. Разкачете конектор "3" от превключвателя за дистанционно отключване на багажника. Отключете скобата "1" и избутайте капака "2" с превключвателя за дистанционно отключване на багажника навън от облицовката на вратата "стрелка".

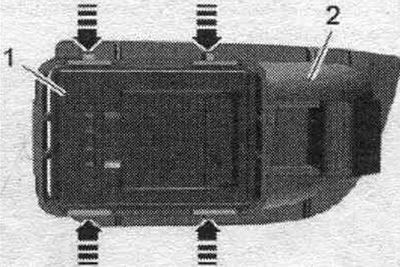

Внимателно освободете заключващите се елементи със стрелки с малка отвертка. Извадете превключвателя за дистанционно отключване на багажника "1" от капака "2", като го движите надолу.
Монтиране в обратен ред: натиснете капака "2" с превключвателя за дистанционно отключване на багажника, докато ключалките се защракнат на мястото си. Монтирайте предната облицовка. врати.
Демонтиране и монтиране на лампата на вратата "L108"/"L109"

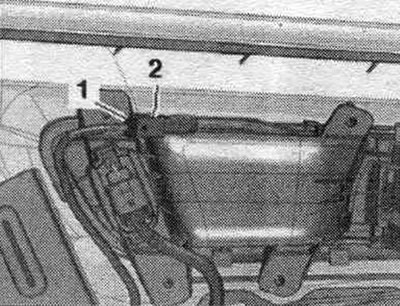

Свалете облицовъчния панел. врати. Разкачете щепсела "1". Завъртете фасунгата на лампата "2" наляво и я извадете през дръжката за освобождаване на вратата.
Монтаж в обратен ред. Поставете крушката на вратата в отвора и я щракнете на място. Монтирайте предната облицовка. врати.
Демонтиране и монтаж на индикаторната лампа за функция SAFE на централното заключване "K133"

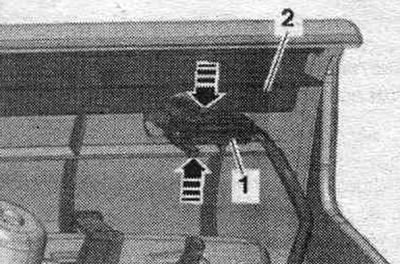

Изключете запалването. Свалете облицовъчния панел. врати. Отключете скобите "стрелка". Издърпайте надолу светодиода "1" в центъра на ключалката от рамката на вратата "2".
Монтаж в обратен ред. Новата контролна лампа за функцията SAFE center lock "K133" трябва да бъде свързана към кабелния сноп на облицовката на вратата. Разкачете електрическия кабел и свържете нов кабел към централната индикаторна лампа за функция SAFE на ключалката "K133". Поставете светодиода в центъра на ключалката, докато чуете щракване. Монтирайте предната облицовка. врати.
Демонтиране и монтаж на контактния превключвател на вратата "F2"/"F3"
Крайният превключвател на вратата се намира в ключалката на вратата и не може да бъде сменен отделно, ако не работи правилно.
Демонтиране и монтиране на лампата на прага на предната врата "W31"/"W32" и предупредителната лампа на предната врата "W30"/"W36"

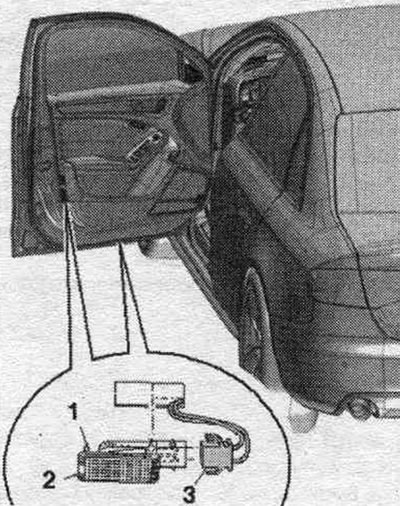

Натиснете заключващия езиче "1" с плоска отвертка и с помощта на лост извадете лампата за осветление на бутона за заключване на вратата или съответно лампата за осветление на прага "2". Разкачете щепсела "3".

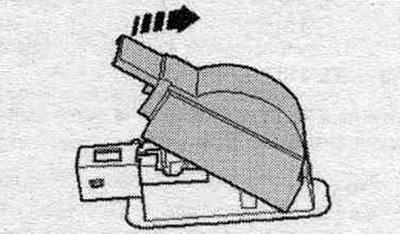

Сигнална лампа на вратата: Внимателно отстранете капака над лампата със "стрелка".

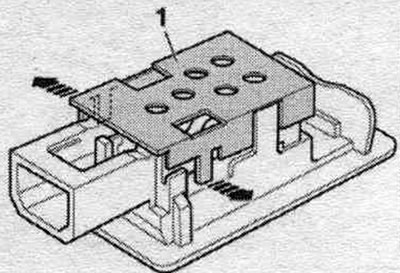

Осветление на прага на вратата: Освободете скобите "стрелка" и свалете капака "1" над лампата.
Всички

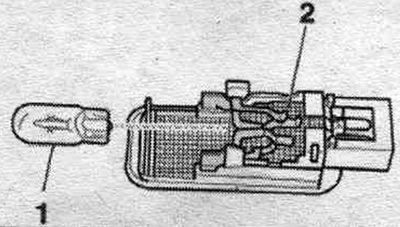

Извадете лампата "1" от задната страна на сигналната лампа на вратата и/или лампата на прага от гнездото "2".
Монтаж в обратен ред. Монтирайте капака на мигача на вратата и/или лампата на прага. Поставете сигналната светлина на вратата и/или лампата на прага в отвора и я щракнете на мястото ѝ от другата страна.
