Светлини и превключватели на централната конзола (Audi A4 B8)

Съдържание: Светлини и превключватели на… ↓ Демонтиране и монтиране на… ↓ Демонтиране и монтиране на бутона за… ↓ Демонтиране и монтиране на… ↓ Демонтиране и монтиране на… ↓ Демонтиране и монтаж на клавиатурата… ↓ Превключвател за регулиране на… ↓

Светлини и превключватели на централната конзола

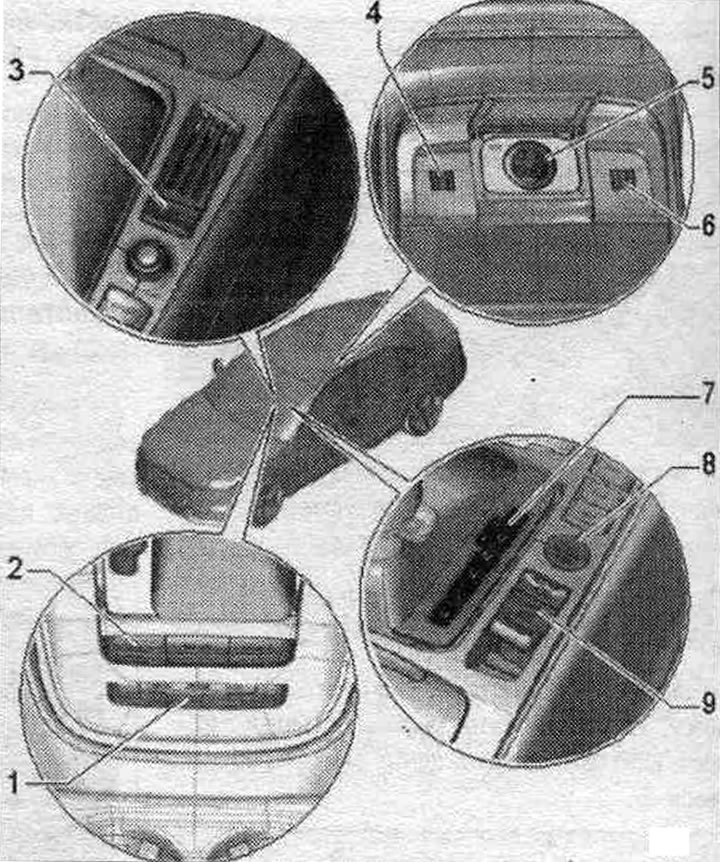

1. Блок превключватели за Charisma "E592": само за MMI-Basis конфигурация: в зависимост от конфигурацията: с клавиш 1 на блока превключватели за Charisma "E593", клавиш 2 на блока превключватели за Charisma "E594".
2. Клавиатура: само за оборудване MMI-Basis; в зависимост от конфигурацията, със заден превключвател за завеса. стъкло "E149", бутон за ASR и ESP "E256", бутон за асистент за паркиране "E266".
3. Бутон за режим на стартиране/спиране на двигателя "E693".
4. Превключвател на регулатора. задна лява седалка с отопление "E128".
5. Гнездо; в зависимост от конфигурацията с 2 x 12 V контакт "U18" или с 230 V контакт за инвертор с контакт. 12V-230V "U13"; с лампа за осветяване на цокъла "L42".
6. Превключвател на регулатора. задна дясна седалка с отопление "E129".
7. Индикатор за положение на селектора "Y26" с лампа за осветяване на скалата на селектора "L101".
8. Бутон за управление. право на достъп и стартиране на двигателя E408.
9. Механизъм за ръчни спирачки с електрически ключ "E538", бутон за автоматично задържане "E540".

Демонтиране и монтиране на електромеханичния превключвател на ръчната спирачка "E538" и превключвателя AUTO HOLD "E540"

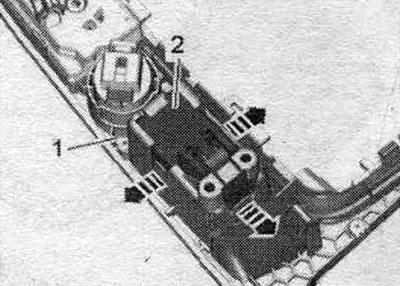

Автомобили, оборудвани с MMI-Base; премахване на щепсела на централната конзола. Автомобили с основно оборудване MMI-Comfort: премахване на използваната мултимедийна система. "E380". Отключете скобите "стрелка" и натиснете ел. бутон за механична ръчна спирачка "E538"/AUTO HOLD "E540" "поз. 2" от контролния панел, мултимедийна система. "E380" "поз. 1". Фигурата показва типичен контролен панел. мултимедийна система. "Е380".

Монтаж в обратен ред. Автомобили с MMI-Basic оборудване: монтаж на капака на централната конзола. Автомобили с MMI-Comfort базово оборудване: монтаж на използваната мултимедийна система. "Е380".

Демонтиране и монтиране на бутона за стартиране на двигателя и контрол на достъпа "E408"

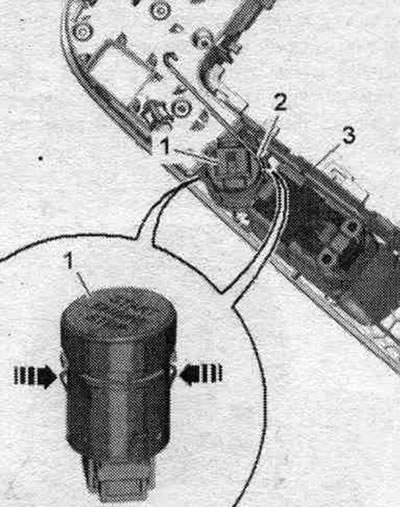

Автомобили, оборудвани с MMI-Base; изваждане на щепсела от централната конзола. Автомобили с основно оборудване MMI-Comfort; премахване на използвана мултимедийна система. "E380". Освободете скобите на "стрелката", като използвате тел с диаметър 2 мм "поз. 2". Натиснете системния ключ. контрол на достъпа и право за стартиране на двигателя "E408" "поз. 1" от контролния панел, мултимедийна система. "E390" "поз. 3".

Монтаж в обратен ред. Автомобили, оборудвани с MMI-Base; монтиране на щепсел в централната конзола. Автомобили с основно MMI-Comfort оборудване; монтаж на употребявана мултимедийна система. "Е380".

Демонтиране и монтиране на превключвателя за стартиране/спиране на двигателя "E693"

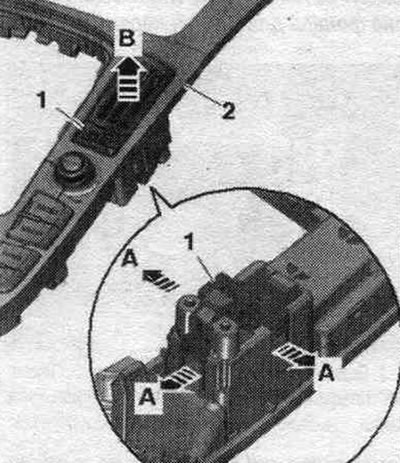

Автомобили с MMI-Basic оборудване: сваляне на капака на централната конзола. Автомобили с MMI-Comfort базово оборудване: сваляне на използваната мултимедийна система. "E380". Отключете закрепващите скоби "стрелка A" и натиснете бутона за режим на стартиране/спиране на двигателя "E693" "поз. 1" от контролния панел на мултимедийната система. "E380" "поз. 2" "стрелка B".

Демонтиране и монтиране на индикатора за положение на селектора "Y26" с лампата за осветяване на скалата на селектора "L101"

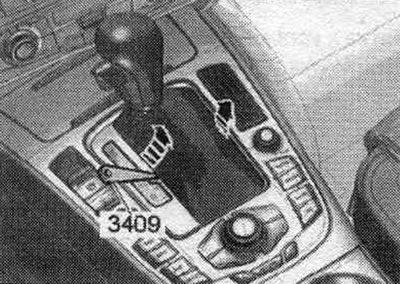

Преместете скоростния лост в положение S. Изключете запалването. Внимателно повдигнете маншона на скоростния лост настрани, като използвате клин "3409" или малка отвертка "стрелка". Преместете маншона на скоростния лост нагоре.

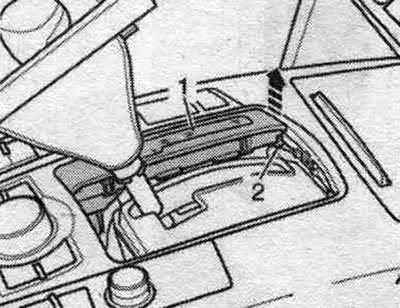

Освободете пружинния заключващ механизъм "2" и свалете индикатора за положението на лоста за превключване на предавките "V26" "поз. 1" "стрелка". Разкачете щепселната връзка.

Монтаж в обратен ред.

Демонтиране и монтаж на клавиатурата на централната конзола - автомобили с MMI-Basis ниво на оборудване

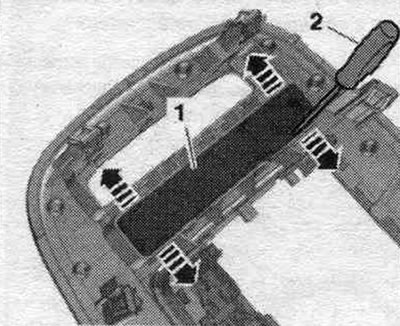

Свалете облицовката на централната конзола. Внимателно освободете ключалките със стрелка с малка отвертка. Натиснете клавиатурата "1" от слота за ключа.

Монтаж в обратен ред. Поставете ключовия блок в корпуса на превключвателя, докато ключалката се заключи с ясно щракване. Монтирайте облицовката на централната конзола.

Превключвател за регулиране на отопляемите задни седалки "E128"/"E129"

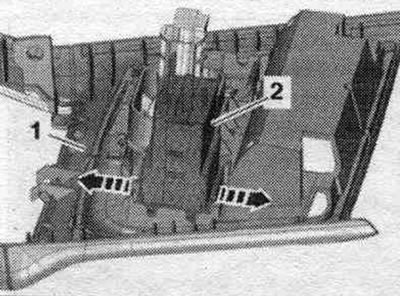

Свалете облицовката на задната централна конзола. Освободете скобите за закрепване със стрелка и свалете превключвателя "2" за регулиране на отопляемата задна седалка отзад. централна облицовка, конзола "1".
