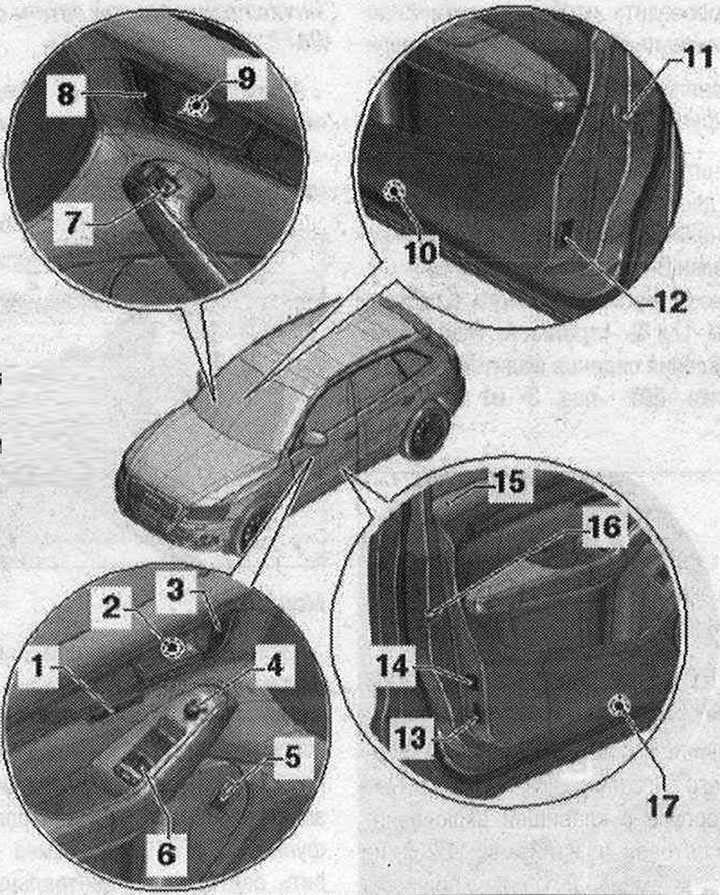

Осветление и ключове на предните врати 1. Контролен панел на седалката на водача с функция памет "E97"; 2. Осветителна лампа за отваряне на вратата на водача "L108"; 3. Превключвател за заключване на вратата от купето, страната на водача "E150"; 4. Превключвател за регулиране на огледалото за обратно виждане. Бутон за регулиране на огледалата "E43" или бутон за регулиране на огледалата с функция за сгъване "E168"; 5. Превключвател за дистанционно освобождаване на капака на багажника "E188" (в зависимост от комплекта.); 6. Панел за управление на електрически стъкла на шофьорската врата "E512" с превключвател за електрически стъкла преден ляв "E40" и ключ за електрически стъкла на предна дясна врата на шофьора "E81".; Превключвател за задния ляв прозорец на водача "E53", ключ за задния десен прозорец на водача "E55" и ключ за заключване на задния прозорец "E39" превключватели за прозорци; 7. Превключвател на прозореца на предната пътническа врата "E107"; 8. Превключвател за заключване на вратата от купето, от страната на предния пътник "E198"; 9. Светлина за отваряне на врата от страната на предния пътник "L109"; 10. Лампа за осветяване на преден десен праг "W32". 12V, 3W; 11. Краен превключвател на предната пътническа врата "F3". Вграден в бравата на вратата. В случай на неизправност ключалката на вратата не може да се смени отделно; 12. Предупредителна лампа в предната пътническа врата "W36". 12V, 3W; 13. Сигнална лампа на шофьорската врата "W30". 12V, 3W; 14. Превключвател за деактивиране на системата за вътрешна сигурност "E183" или превключвател за аларма против кражба "E217"; 15. Контролна лампа на функционален център SAFE, ключалка "K133"; 16. Контактен превключвател на вратата от страната на водача "F2". Вграден в бравата на вратата. Ако е дефектен, той не може да бъде сменен отделно от ключалката на вратата; 17. Лампа за осветяване на преден ляв праг "W31". 12V, 3W
Премахване на превключвателя за регулиране на положението на огледалото "E43" / "E168"

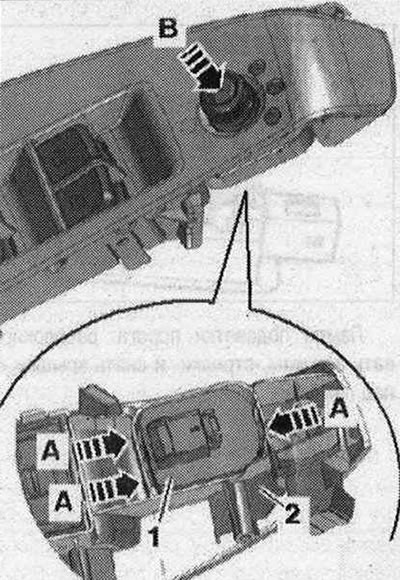

Изключете запалването. Свалете подлакътника. Внимателно освободете ключалките "стрелка A" с малка отвертка. Натиснете превключвател "1" за регулиране на огледалото от монтажното гнездо на превключвател "2" "стрелка B".
Монтиране
Монтаж в обратен ред: При монтажа се уверете, че лентата с пиктограмите е поставена пред бутона за регулиране на огледалото. Натиснете превключвателя за регулиране на огледалото в гнездото, докато щракне на място. Монтирайте подлакътника.
Премахване на ключове за прозорци "E512" / "E107"

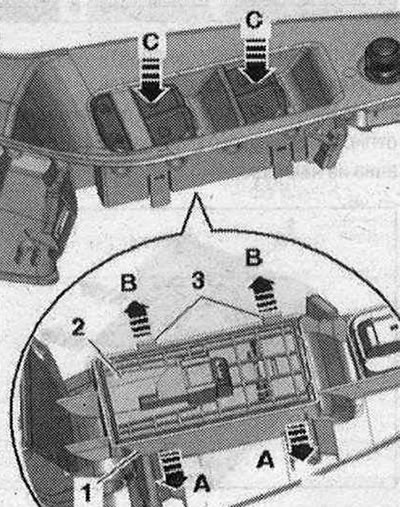

Изключете запалването. Свалете подлакътника. Отключете ключалките "стрелка A" с малка отвертка. В същото време внимателно издърпайте скобите -3 "стрелки B" настрани. Натиснете регулатора на прозореца "2" от стойката "1" "стрелка C".
Монтиране
За да монтирате в обратен ред, натиснете превключвателя на прозореца, докато щракне на място. Монтирайте подлакътника.
Премахване на ключа за заключване на вратата от купето E150 "/-E198" (централни ключове, заключване)

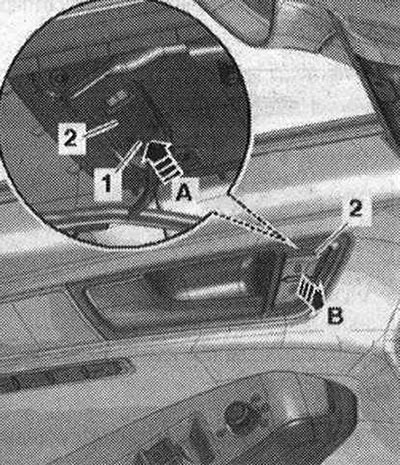

Изключете запалването. Свалете тапицерията на предната врата. Прекъснете връзката с имейл. щепселна връзка "1". Отключете ключалката "стрелка A" и натиснете бутона за вътрешно заключване "2" от тапицерията на вратата "стрелка B".
Монтиране
Монтаж в обратен ред: поставете вътрешния ключ за заключване в стойката, уверете се, че е фиксиран. Монтирайте тапицерията на предната врата.
Сваляне на контролния панел на седалката на водача с функция памет "E97"

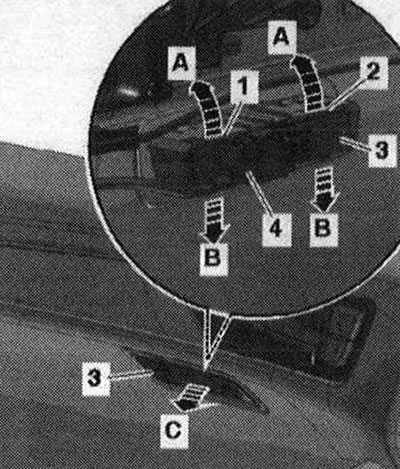

Изключете запалването. Свалете тапицерията на предната врата. Прекъснете връзката с имейл. щепселна връзка "4". Отключете ключалките "стрелка B" с малка отвертка. В същото време внимателно дръпнете ключалките "1" и "2" на "стрелка A" настрани. Отстранете контролния панел на седалката на водача с функция памет "E97" "поз. 3" от стойката "стрелка C".
Монтиране
Монтаж в обратен ред: поставете контролния панел на седалката на водача с функция за памет "E97" в гнездото на ключа, докато ключалката се фиксира. Монтирайте тапицерията на предната врата.
Премахване на електрическата крушка на вратата "L108" / "L109"

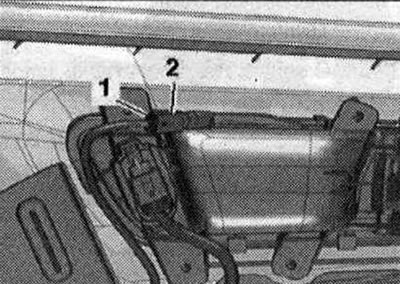

Изключете запалването. Свалете тапицерията на предната врата. Прекъснете връзката с имейл. щепселна връзка "1". Завъртете гнездото на лампата "2" наляво и го извадете през дръжката за освобождаване на вратата.
Монтиране
Монтаж в обратен ред: поставете лампата за осветяване на вратата в отвора и я щракнете на място. Монтирайте тапицерията на предната врата.
Премахване на контролната лампа на функционалния център SAFE, ключалка "K133"

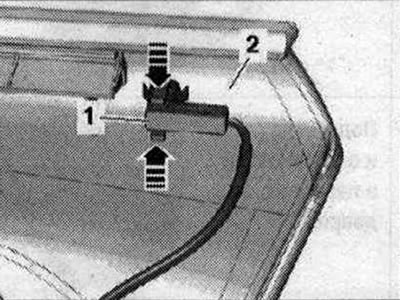

Изключете запалването. Свалете тапицерията на предната врата. Отключете скобите на стрелките. Издърпайте надолу светодиода "1" в центъра. заключване на тапицерията на вратата "2".
Монтиране
Инсталиране в обратен ред: новата контролна лампа за централната функция SAFE, брава "K133" трябва да бъде свързана към кабелния сноп на тапицерията на вратата. Изключете електрическия проводник и свържете нов електрически проводник за контролната лампа на централната функция SAFE, ключалка "K133". Поставете светодиода в централната ключалка, докато чуете щракване. Монтирайте тапицерията на предната врата.
Премахване на дистанционното освобождаване на капака на багажника "E188"

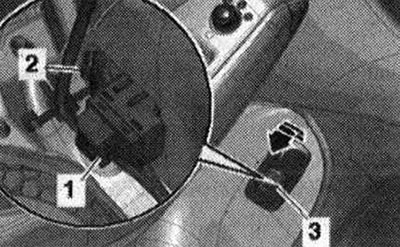

Изключете запалването. Свалете тапицерията на предната врата. Прекъснете връзката с имейл. щепселна връзка "1". Отключете скобата "2" и избутайте капака "3" с дистанционното освобождаване на капака на багажника от тапицерията на вратата "стрелка".
Внимателно освободете ключалките "стрелка" с малка отвертка.

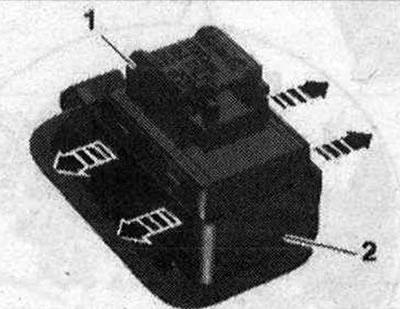

Отстранете превключвателя за дистанционно освобождаване на капака на багажника "E188" "поз. 1" надолу от облицовката "2".
Монтиране
Монтаж в обратен ред: натиснете навътре капака "2" с превключвателя за дистанционно освобождаване на капака на багажника, докато ключалките щракнат на място в стойката. Монтирайте тапицерията на предната врата.
Премахване на контактния превключвател на вратата "F2" / "F3"
Крайният изключвател на вратата се намира в ключалката на вратата и не може да бъде сменен отделно, ако не функционира.
Сваляне на праг на предната врата "W31" / "W32" и предупредителна лампа на предната врата "W30" / "W36"

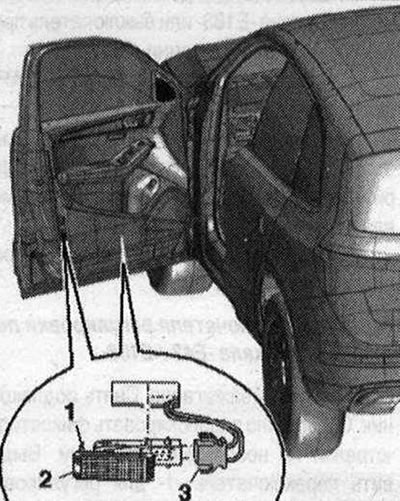

Изключете запалването. Натиснете заключващия зъбец "1" с плоска отвертка и отстранете с помощта на лост лампата за осветяване на бутона за заключване на вратата или съответно лампата за осветяване на прага "2". Прекъснете връзката с имейл. щепселна връзка "3".

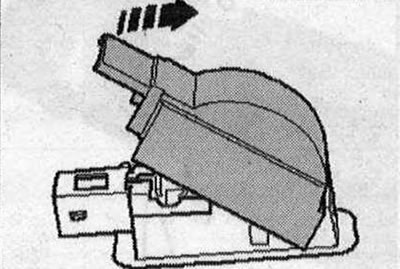

Сигнална лампа на вратата: внимателно повдигнете капака над лампата със стрелка.

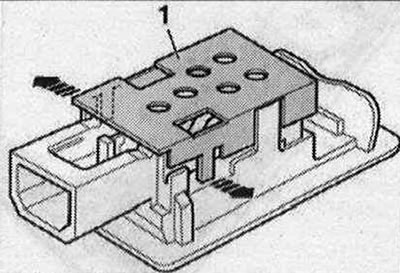

Лампа за прагово осветление: отключете скобите "стрелка" и отстранете капака "1" над лампата.

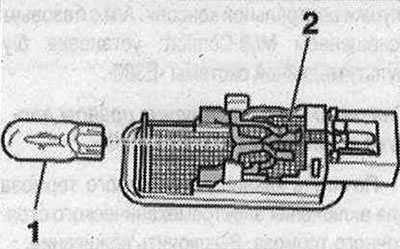

Отстранете лампата "1" на гърба на сигналната лампа на вратата и/или праговата лампа от гнездо "2".
Монтиране
Монтаж в обратен ред: поставете капака на сигналната лампа на вратата и/или на прага. Поставете сигналната лампа на вратата и/или лампата на прага в отвора и я щракнете на място от другата страна.
