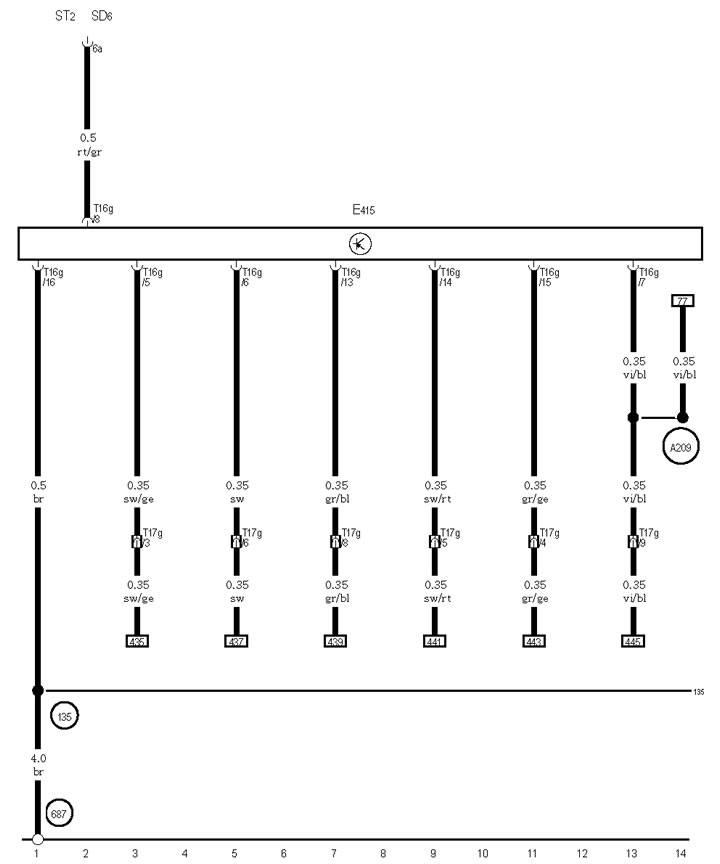

21-1 Превключвател за разрешаване на влизане и стартиране на двигателя, предпазител #6 в държач D

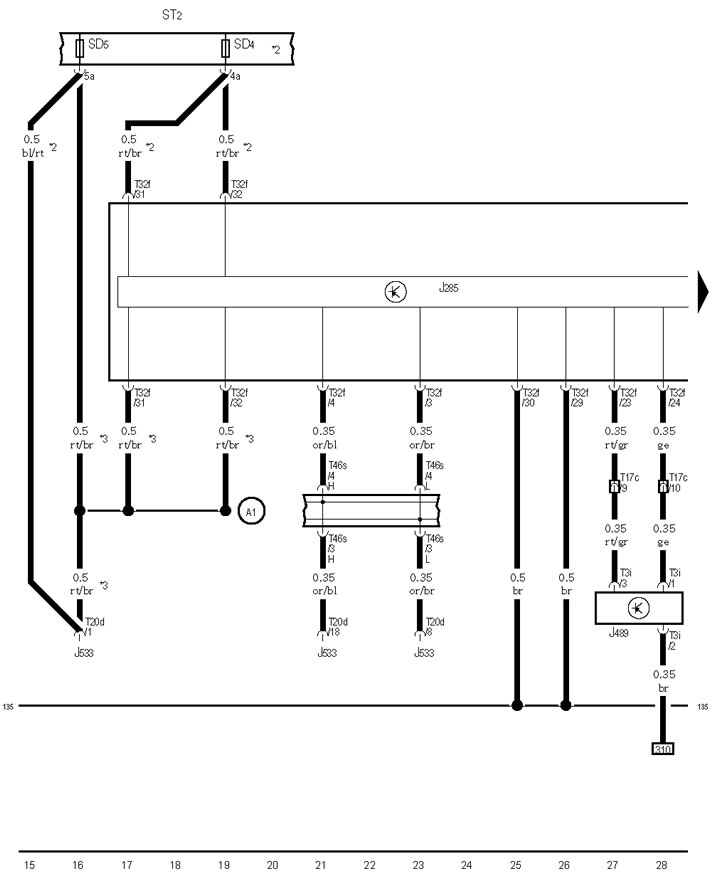

21-2 Блок за управление в панела с инструменти, радио часовник
*2 От май 2009 г.
*3 Преди изданието от април 2009 г.

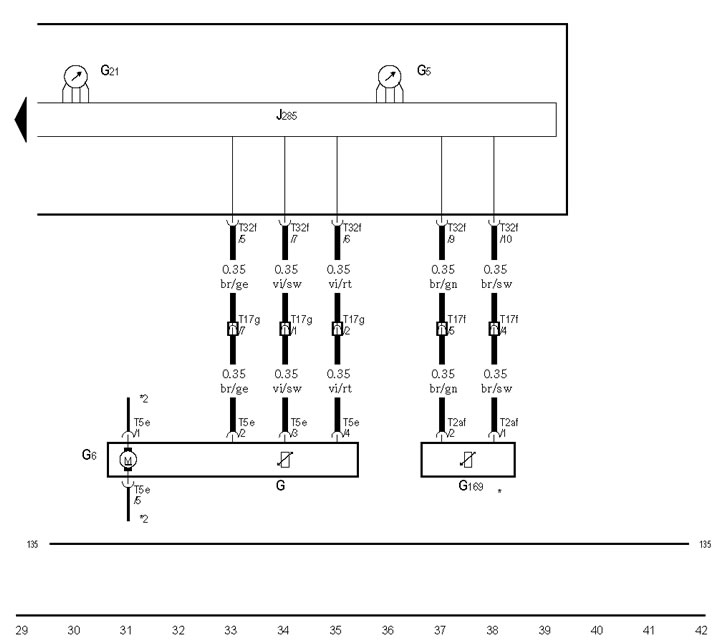

21-3 Сензор за нивото на горивото, помпа за подаване на гориво, блок за управление в панела на арматурното табло
*В зависимост от оборудването
*2 Вижте диаграмата на ECM

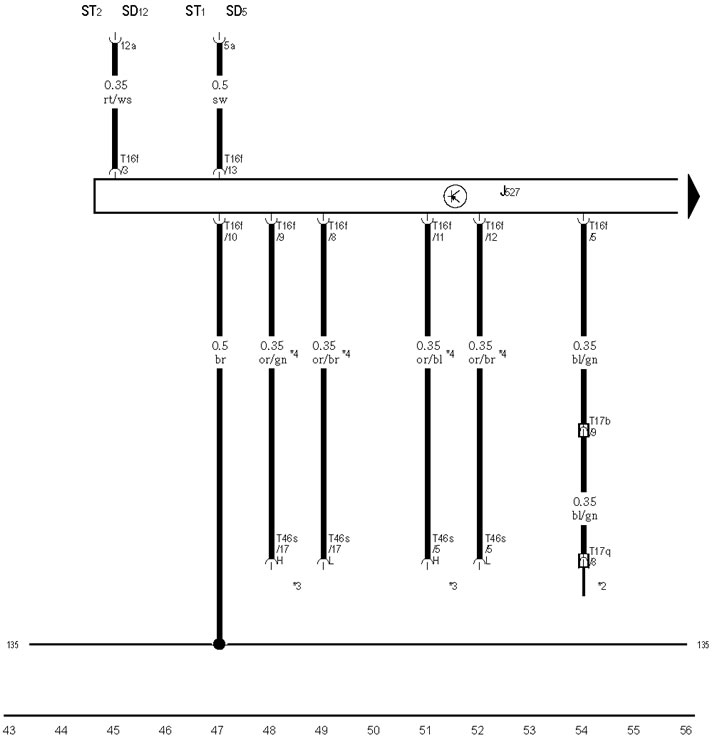

21-4 Блок за управление на електрониката на кормилната колона
*2 Вижте диаграмата на ECM
*3 Кафяв мост от страната на пътника
*4 кабела на CAN шина

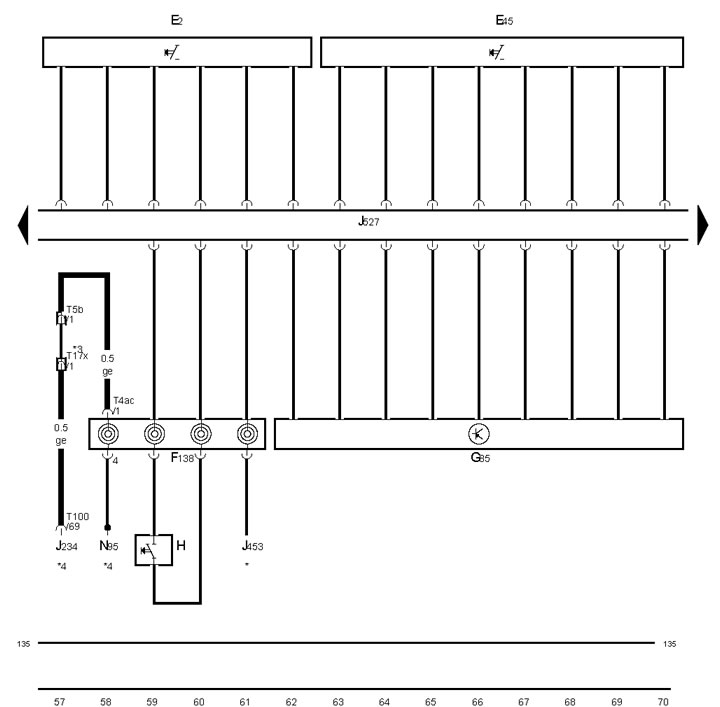

21-5 Превключватели за пътепоказател и круиз контрол, блок за управление на електрониката на кормилната колона
*Вижте диаграмата на мултифункционалния волан
*2 Преди изданието от април 2009 г.
*3/*4 От май 2009 г. /см. SRS диаграма

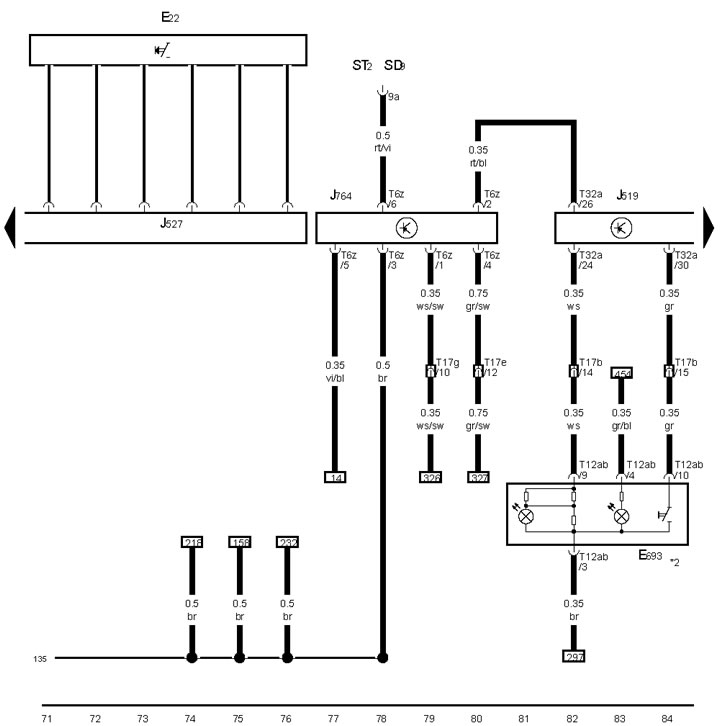

21-6 Превключвател за чистачки на предното стъкло, бутон за стартиране, електронен блок за управление на кормилната колона, модул за електронно заключване на кормилната колона
*2 Модела със система "Stop/start"

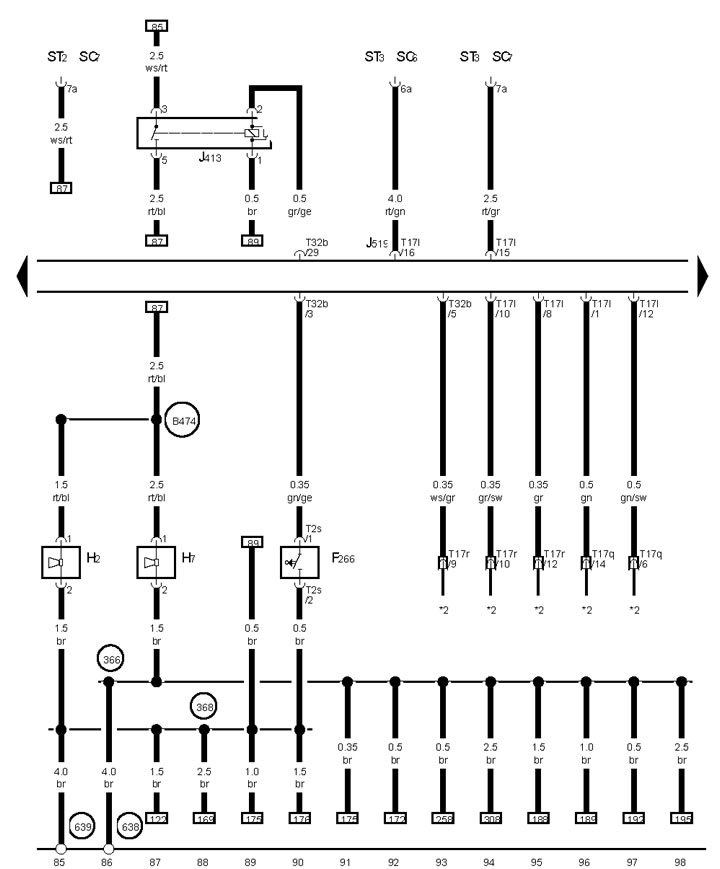

21-7 Контактен превключвател на капака, клаксони и техните релета
*2 Вижте диаграмата на ECM

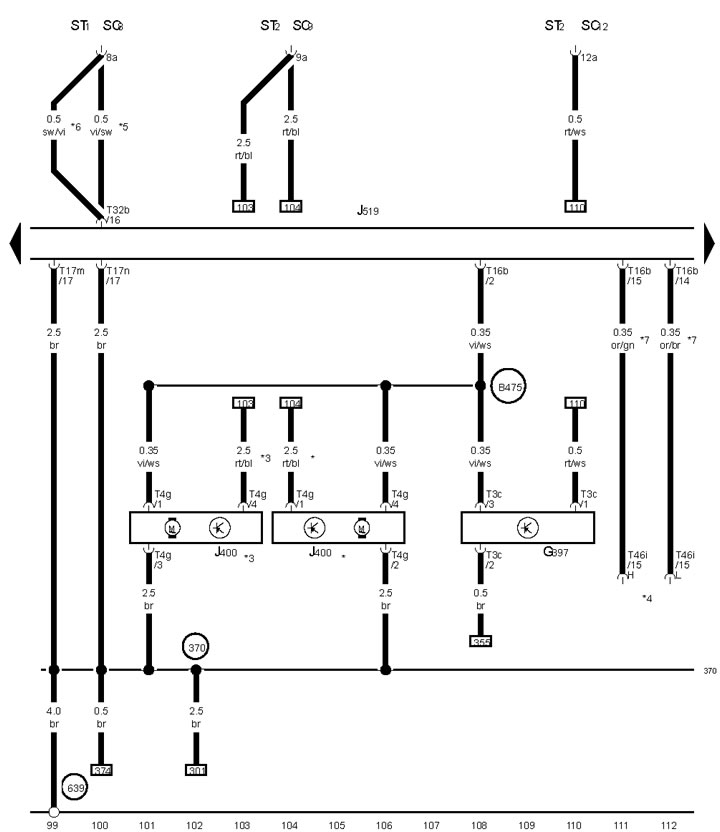

21-8 Сензор за дъжд и светлина, блок за управление на чистачките
*/*3 модела LHD/RHD
*4 Мост с кафява вложка от страната на водача
*5/*6 От май 2009 г. / до април 2009 г. бр.
*7 кабел на CAN шина

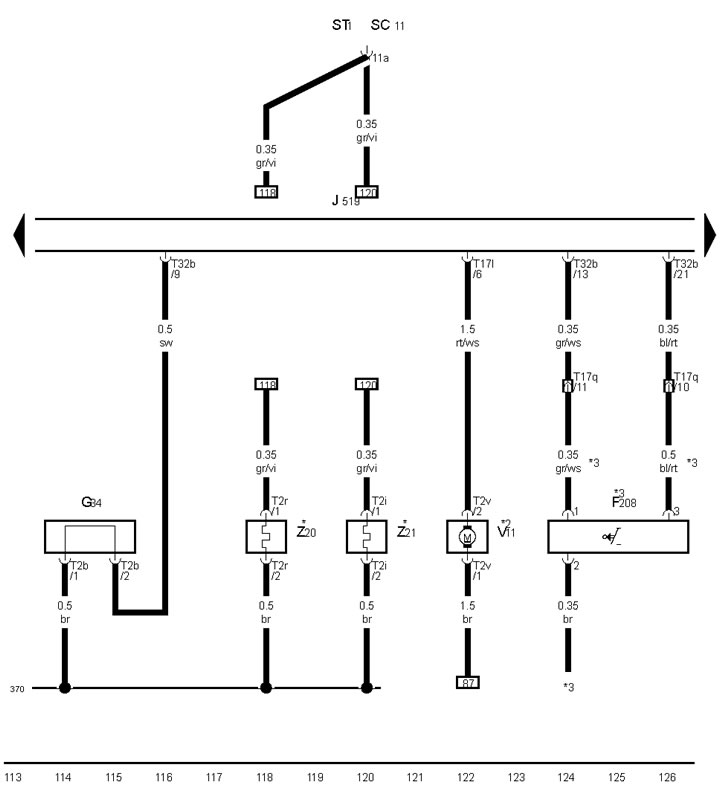

21-9 Сензор за скорости, сензор за износване на накладките на предната лява спирачка, помпа за миене на фаровете, нагреватели на дюзите за миене на предното стъкло
* Модели с подгряване на дюзите за миене на предното стъкло
*2 Модела с устройство за измиване на фаровете
*3 Вижте диаграмата на ECM

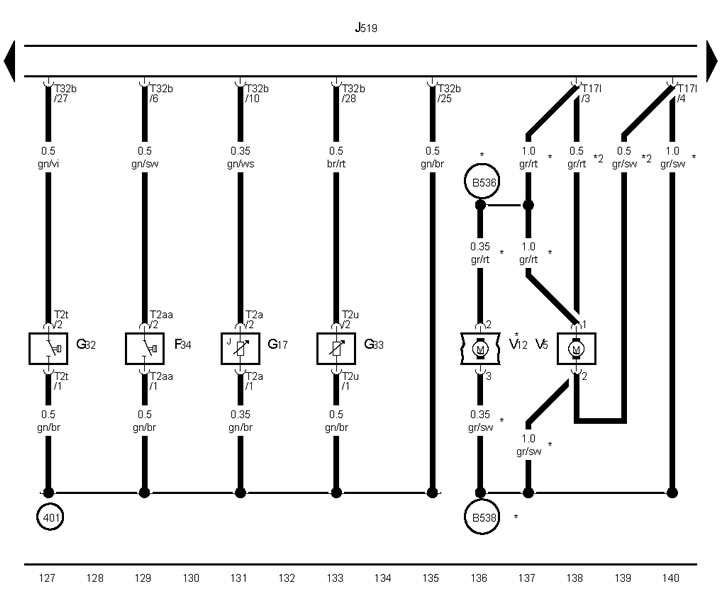

21-10 Сензори за ниско ниво на спирачната и охлаждащата течност, сензор за температурата на външния въздух, сензор за резервна течност за измиване, двигател на чистачките на задното стъкло
*/* 2 Комби/Седан

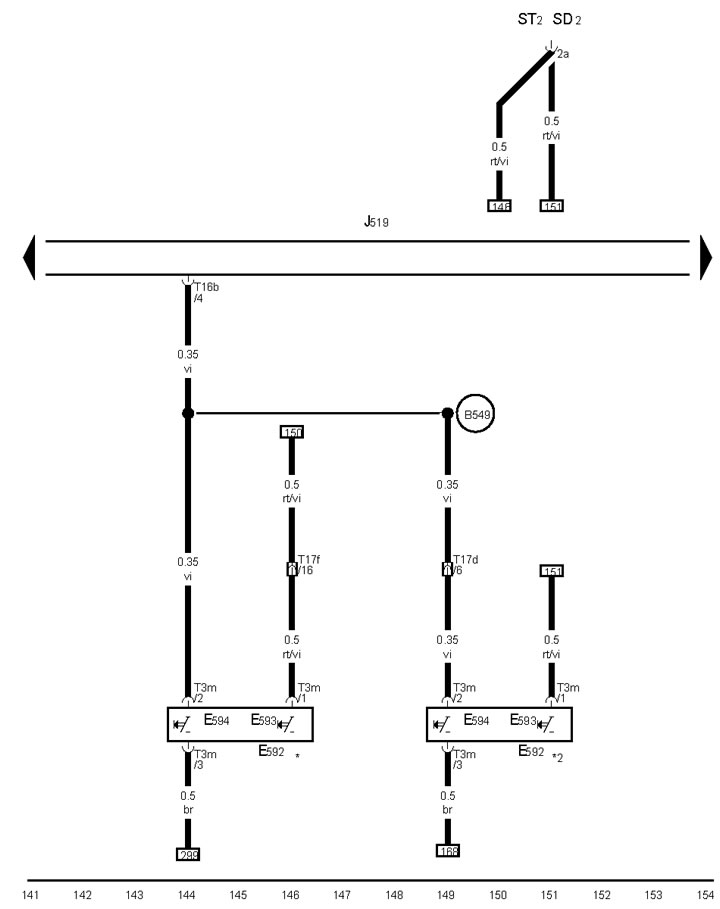

21-11 Превключвател Модел за "Charisma"
* Модели без навигационна система
*2 Гласов изход с радио/навигационна система

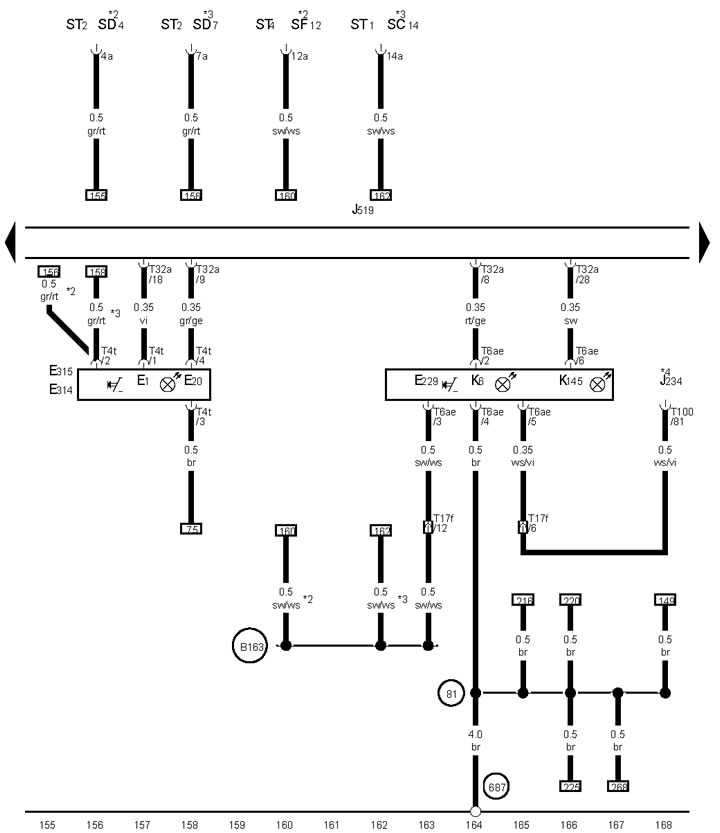

21-12 Превключвател за светлини, превключвател за предупреждение за опасност
*2/*3 До април 2009/от май 2009.
*4 Вижте диаграма S

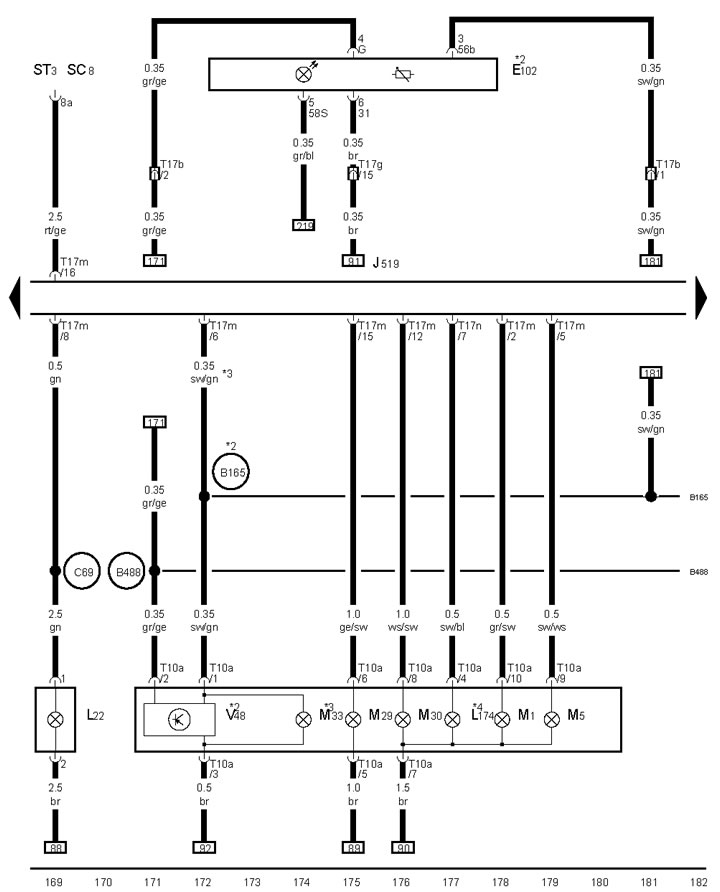

21-13 Ляв пътепоказател и дълги светлини
*2 С изключение на моделите за САЩ
*3 модела в САЩ
*4 Модела с DRL

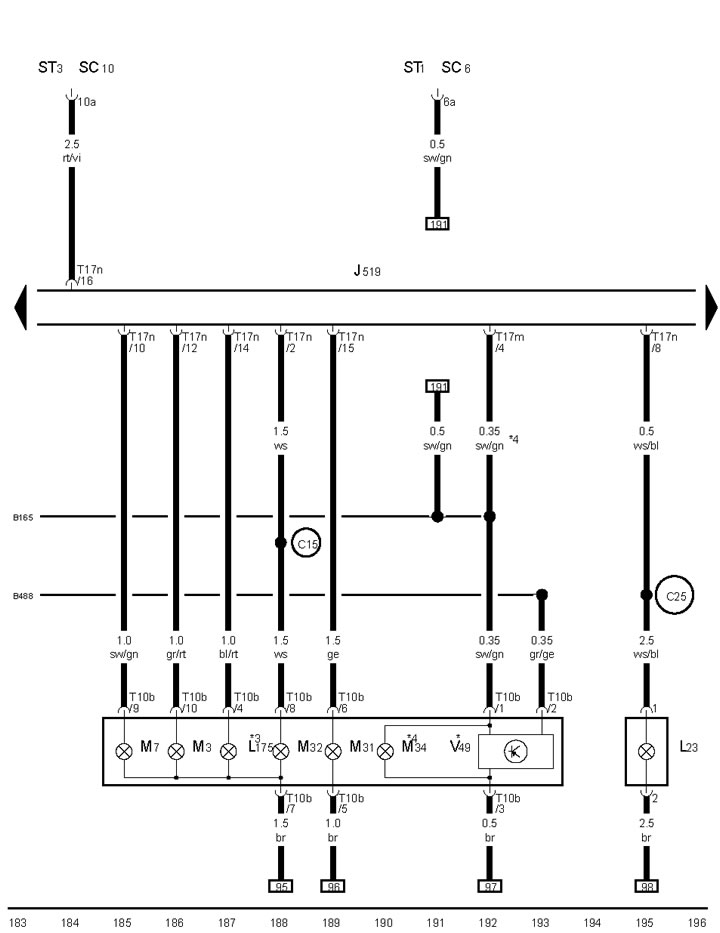

21-14 Лампа за дълги светлини на десния фар
* С изключение на моделите за САЩ
*3 Модела с DRL
*4 модела в САЩ

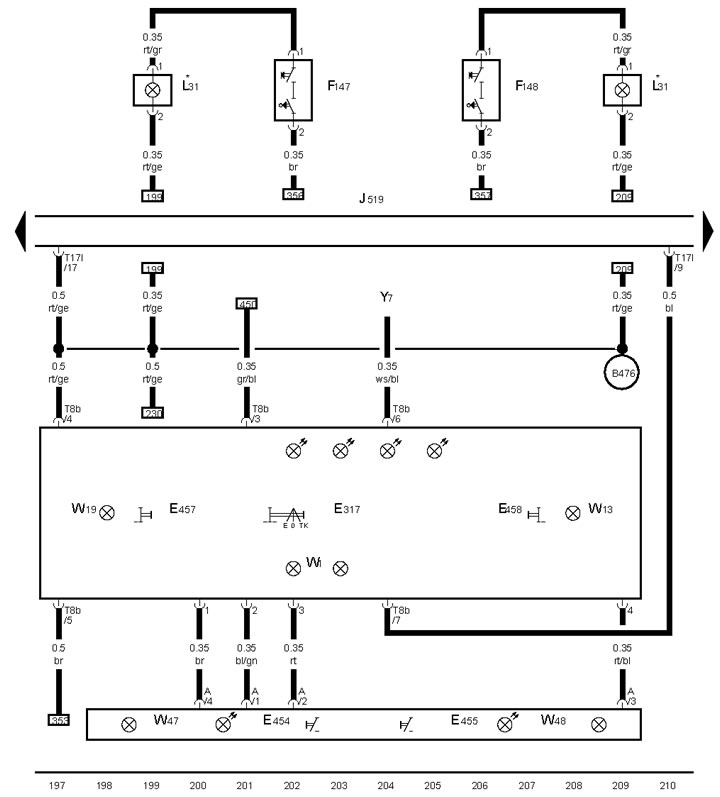

21-15 Задна лява лампа за четене, светлина за огледало, предни и задни вътрешни светлини
*В зависимост от оборудването

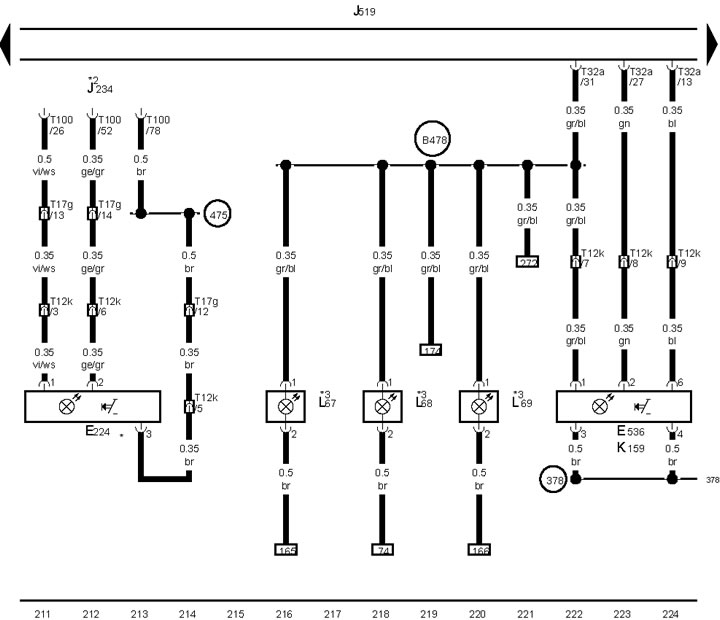

21-16 Превключвател на въздушната възглавница за предния пътник, бутон и K/L хотелско паркиране
* Модели с ключ за въздушна възглавница
*2 Вижте SRS диаграмата
*3 В зависимост от оборудването

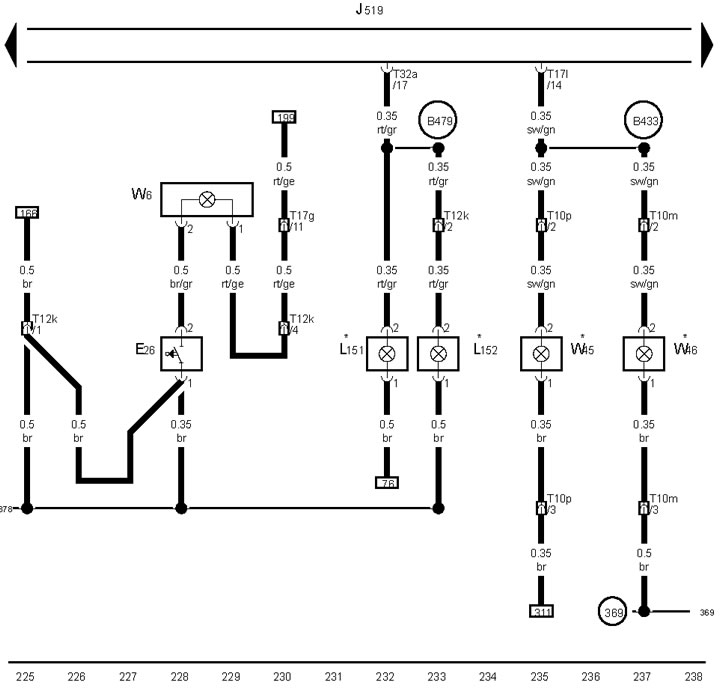

21-17 Превключвател за осветлението на жабката, жабката и осветлението на пространството за краката
*В зависимост от оборудването

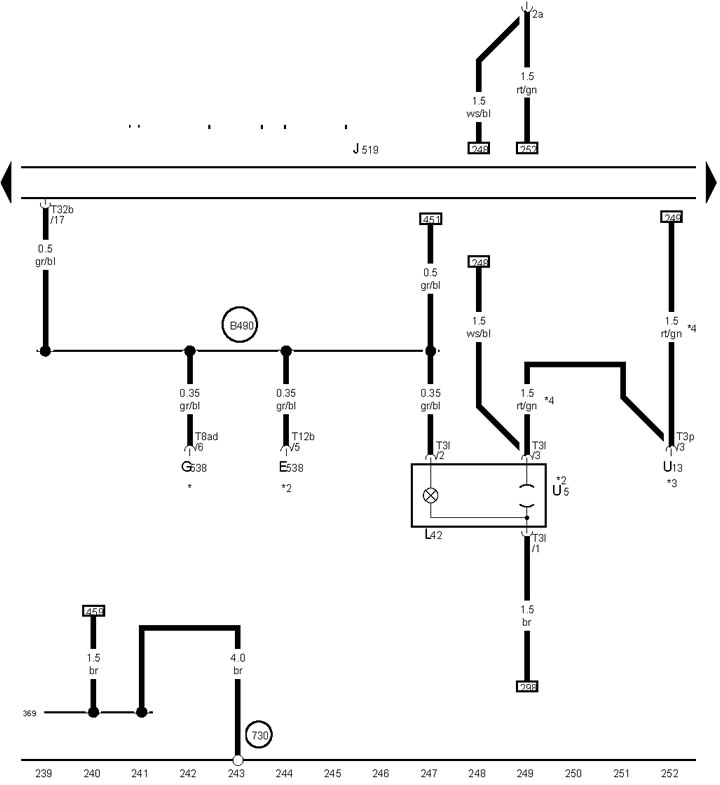

21-18 Гнездо №1 12 волта
*Вижте диаграмата на климатичната система
*2 В зависимост от образованието
*4 Модела с трансформатор

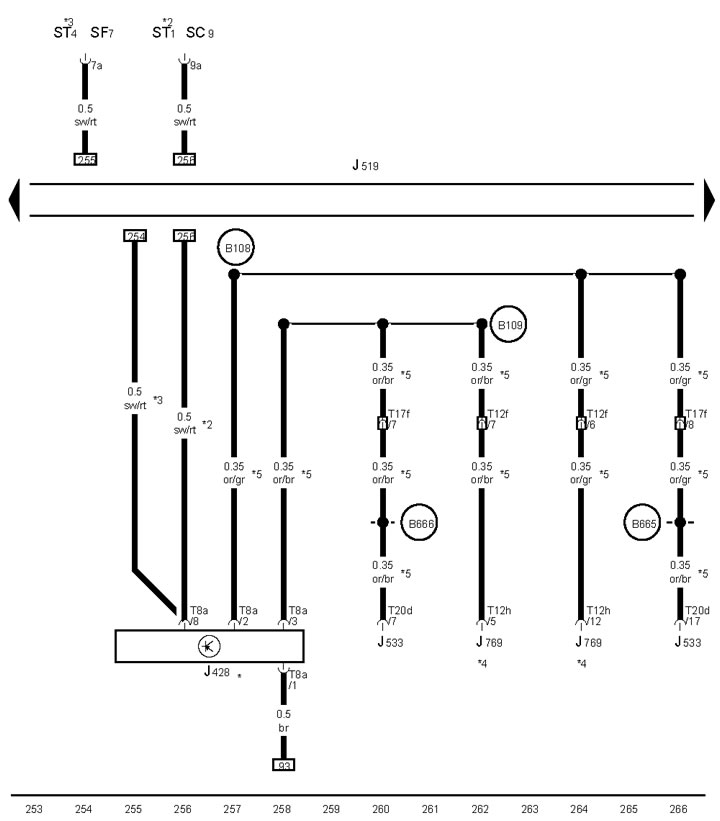

21-19 блок за управление ACC
* Модели с ACC
*2/*3 От изданието май 2009 г./до изданието април 2009 г.
*4 Модела със система "Lane assist"
*5 кабел на CAN шина

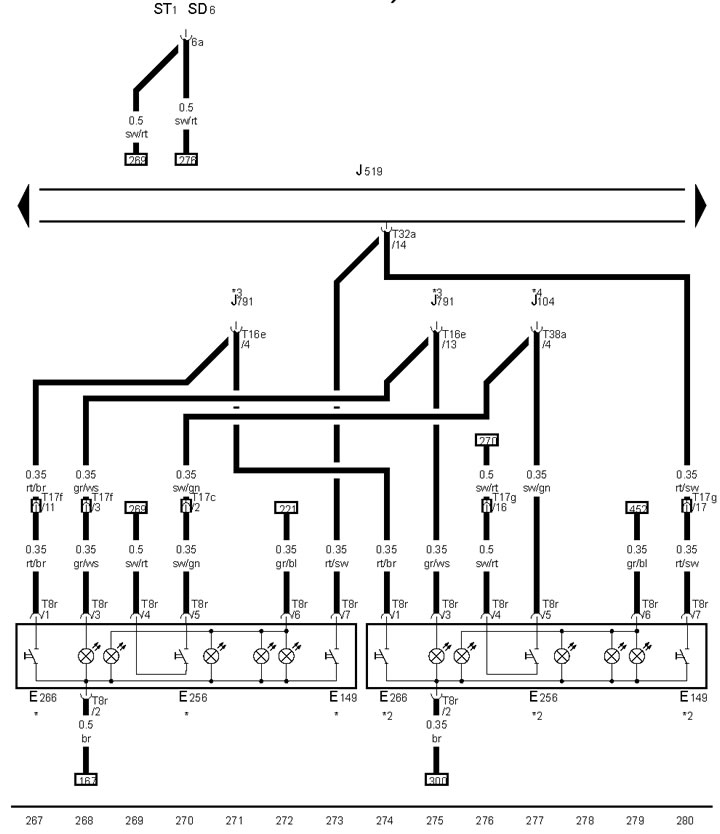

21-20 Превключвател за задно перде, превключвател TCS и ESP, превключвател за помощ при паркиране
* Модели с ниска навигационна система
*2 Модели без навигационна система
*3 Само модели със система за помощ при паркиране
*4 Вижте диаграмата на ABS

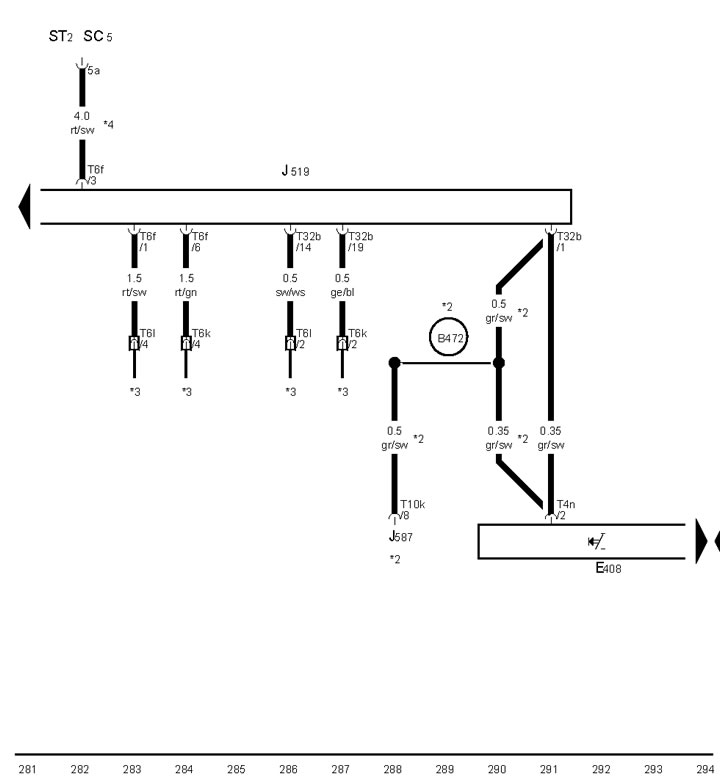

21-21 Превключвател за влизане и стартиране на двигателя
*2 Модела с AT/CVT/DSG
*3/*4 Вижте схемата за отопление на седалките
21-22 Превключвател за разрешаване на влизане и стартиране на двигателя, сензори за контакт на предната външна дръжка на вратата, контролен блок за комфорт, антена за разрешаване на влизане и стартиране на двигателя отляво

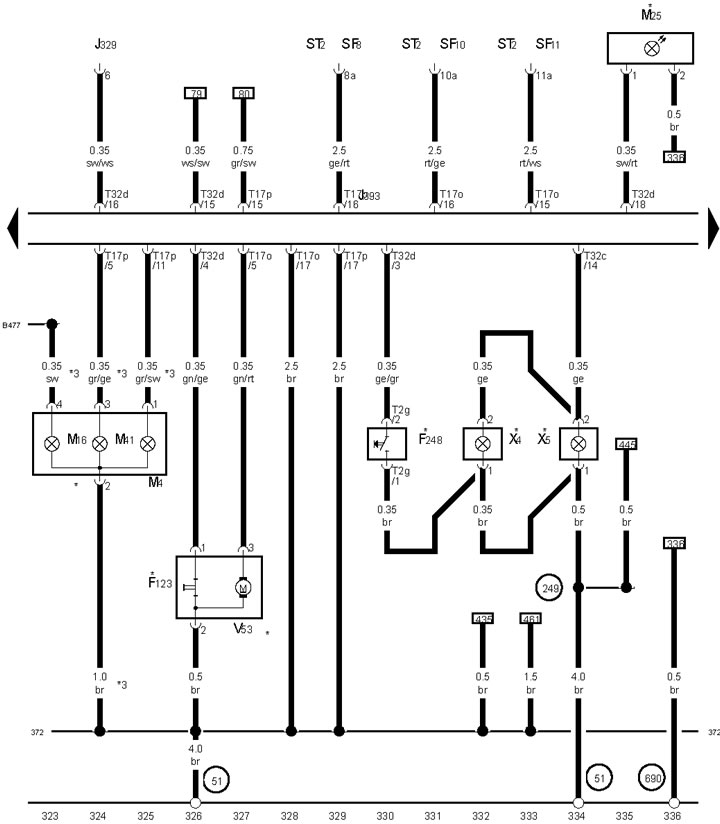

21-23 Блок за управление на системите за комфорт, лява странична светлина, лява странична светлина/стоп светлина, осветление на багажното отделение
* Седан
*2/*3 US/Други модели
*4 Възможен раздел 1.5

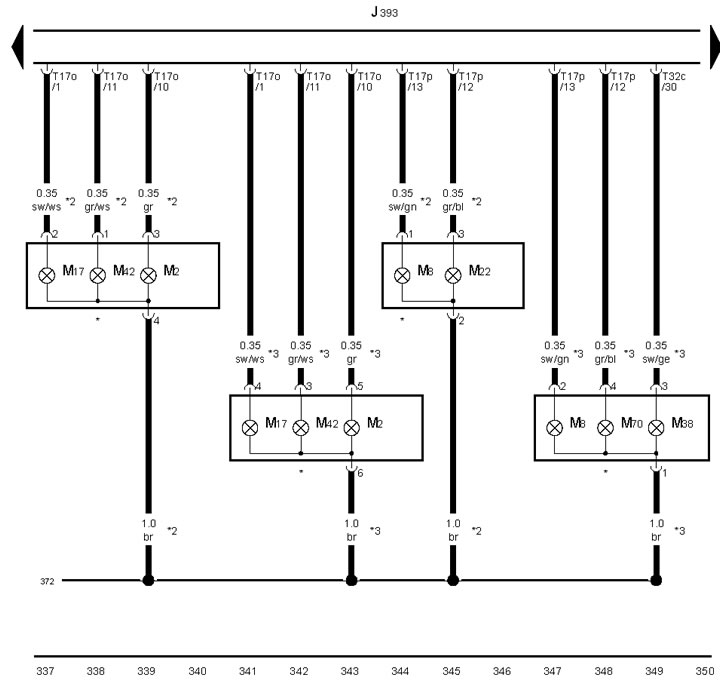

21-24 Блок за управление на системите Комфорт, електродвигател за единично заключване на капака на багажника
* Седан
*3 С изключение на моделите за САЩ

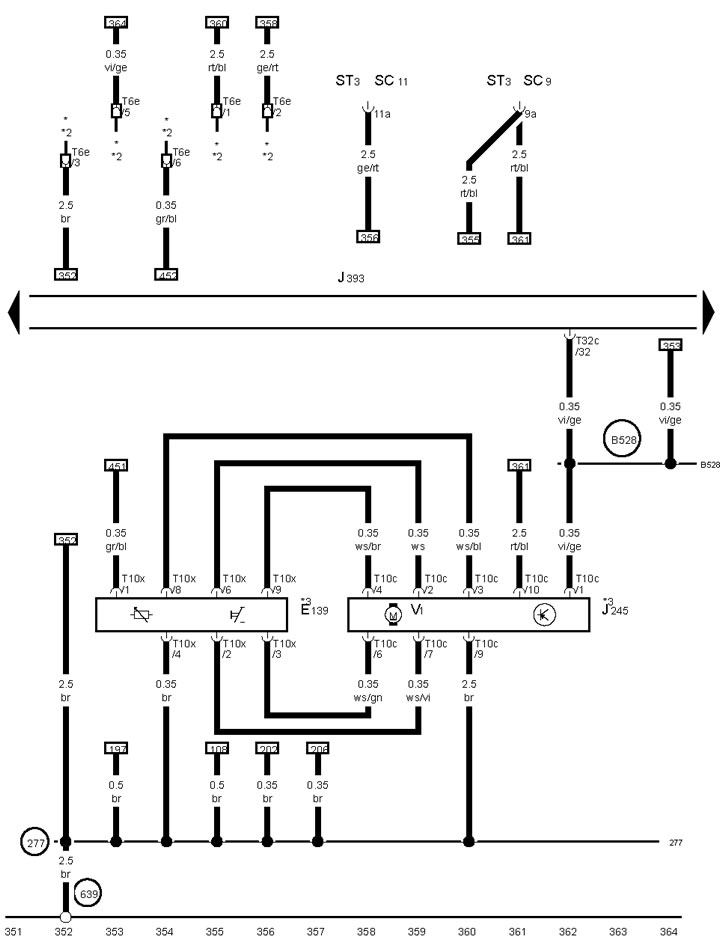

21-25 Блок за управление на системи за комфорт, задна дясна светлина и мигачи
* Седан
*2 С изключение на моделите за САЩ
*3 модела в САЩ

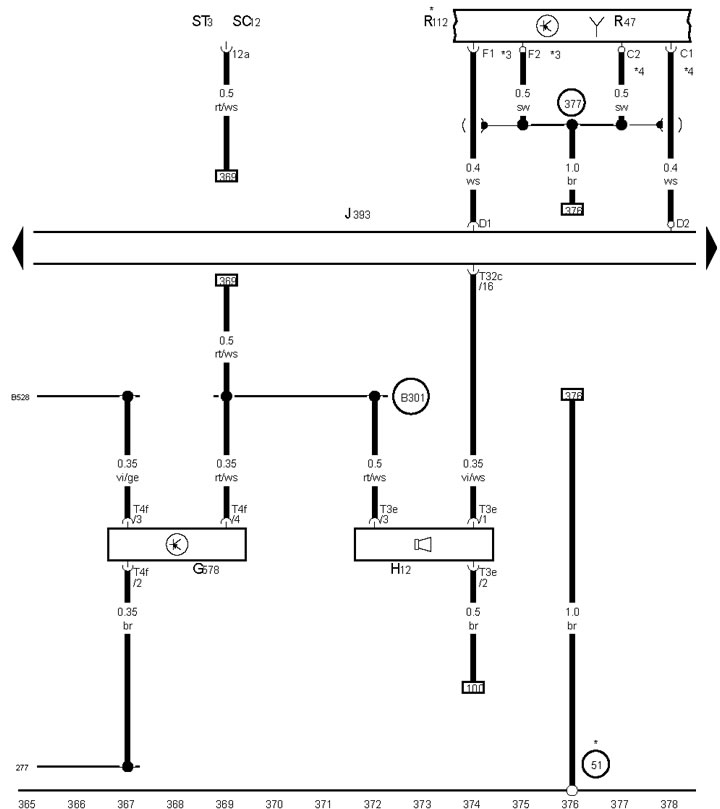

21-26 Превключвател, електродвигател и блок за управление на горния люк, блок за управление на системите за комфорт
* Комби
*2 Вижте съответната диаграма
*3 Седан

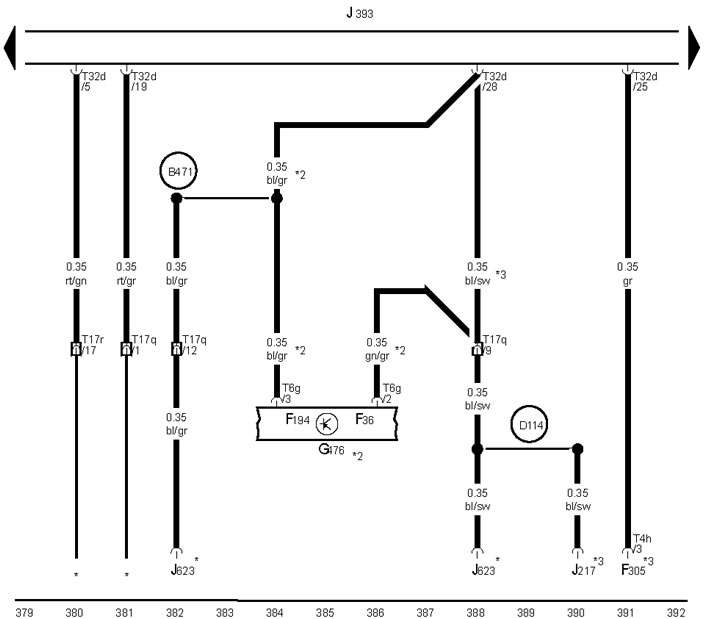

21-27 Сензори: алармена сирена против кражба, блок за управление на системите за комфорт, единична ключалка и антена за аларма против кражба
* Седан
*3 Вижте диаграмата на MMI
*4 В зависимост от оборудването

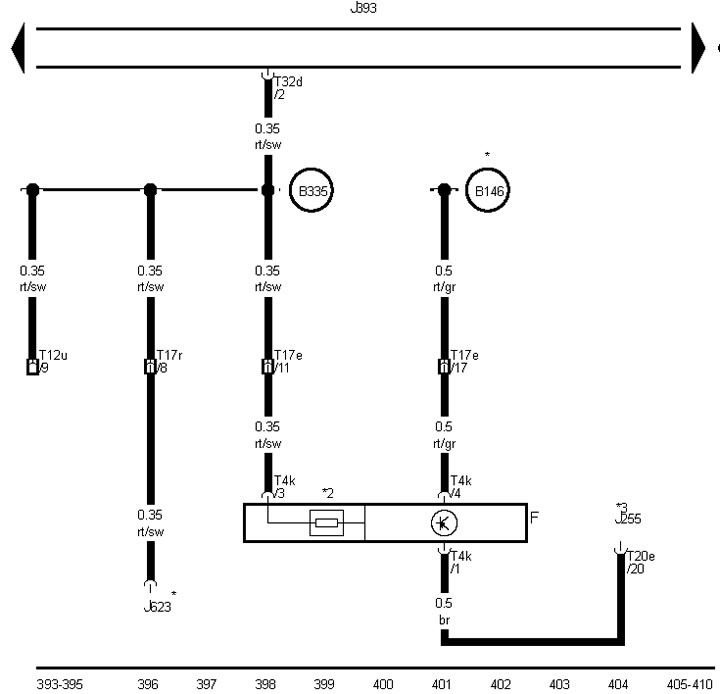

21-28 Сензор на педала на съединителя, блок за управление на комфорта
*Вижте диаграмата на ECM
*2 Модели с ръчна скоростна кутия
*3 Вижте диаграмата AT/CVT/DSG

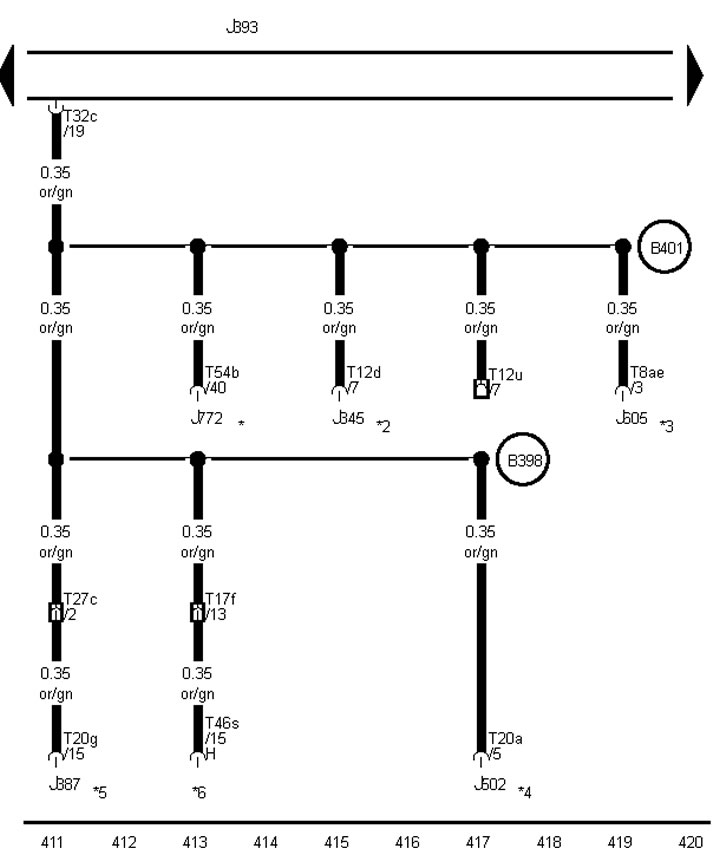

21-29 D/W стопове, блок за управление на комфорта
*Вижте диаграмата на ECM
* 2 намотки D/W спирачни светлини
* 3 Вижте диаграмата на климатичната система

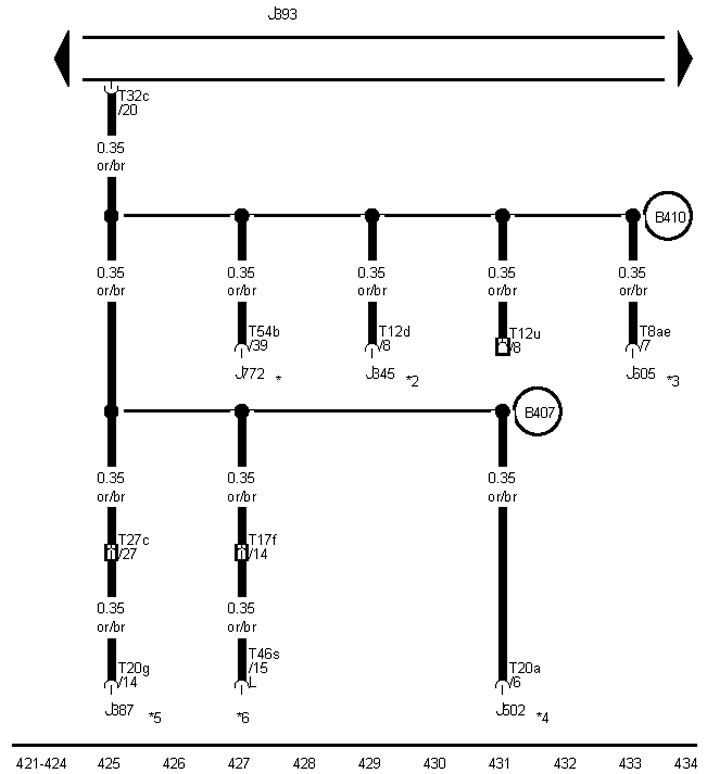

21-30,21-31 Блок за управление на системите за комфорт
* Модели с камера за задно виждане
*2 Модела с гнездо за ремарке
*3 Комби
*4 Модела с контрол на налягането в гумите
*5 Вижте диаграмата на системите за комфорт
*6 Кафяв мост от страната на пътника

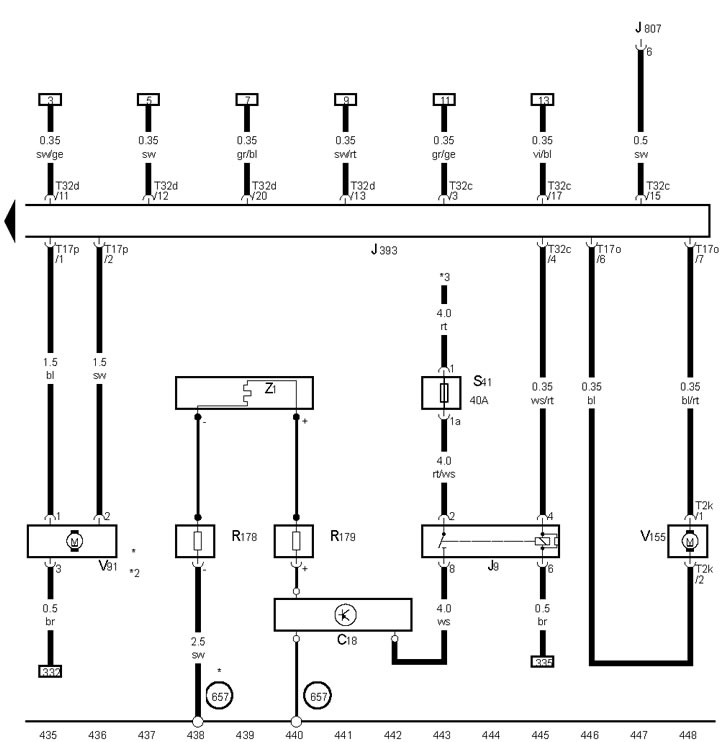

21-32 Блок за управление на системите за комфорт, електромотор на задната завеса, електромотор за заключване на капака на резервоара за гориво, отопление на задното стъкло
* Седан
*2 Модела със задно перде

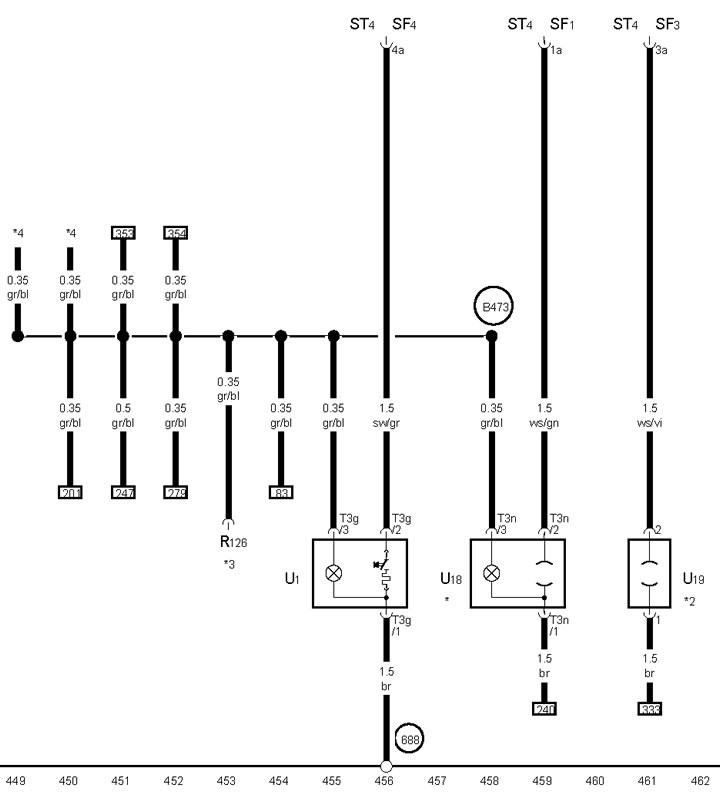

21-33 Запалка, гнезда № 2 и № 3 12 волта
*В зависимост от оборудването
*2 Модели с електрически контакт в багажното отделение
*3 Вижте диаграмата на телефона
*4 Вижте схемата за отопление на седалката
