Премахване и монтиране на други осветителни тела, смяна на лампите им (Audi A4 B7)

Забележка: Когато сменяте лампи, следвайте инструкциите, дадени в началото Раздел 6.

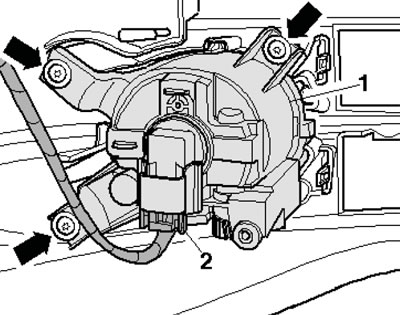

1. За да премахнете фара за мъгла, първо отстранете предната долна част на шумоизолацията на двигателното отделение, а при моделите с междинен охладител отстранете облицовката на предната броня (виж глава 11). Отстранете болта (стрелки отсреща илюстрации), разкачете конектора (2) и свалете фара за мъгла (1). Затегнете болтовете до 6 Nm.

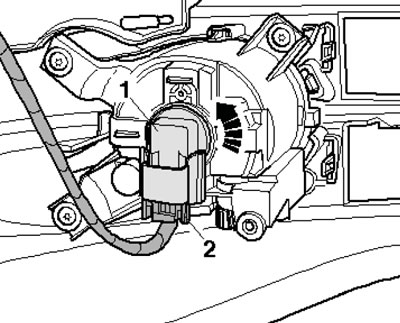

2. За да премахнете крушката на фара за мъгла, първо отстранете предната долна част на шумоизолацията на двигателното отделение. Изключете конектора (2 на съпротивлението. илюстрации), завъртете крушката (1) обратно на часовниковата стрелка и я издърпайте от фара.





3. За да премахнете повторителя на мигачите, натиснете го напред (виж прил. илюстрация) от държача и го извадете, след което изключете конектора. Сменете лампата, ако е необходимо.

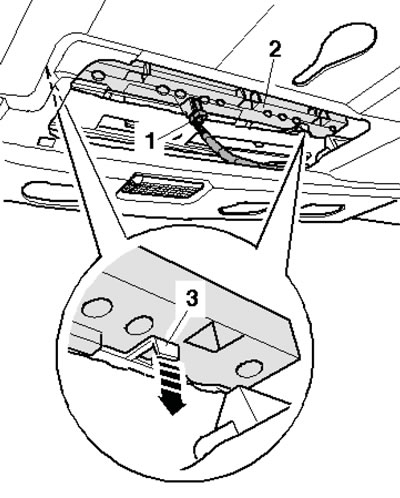

4. За премахване на спирачната светлина за високо ниво (2 на съпротивлението. илюстрации) при моделите Седан, през отвора на задния рафт, достъпен от багажното отделение, изключете конектора (1), натиснете ключалките (3) по посока на стрелката и издърпайте стоп светлината. Ако светодиодите на спирачните светлини за дълги светлини са дефектни, сменете ги. Монтажът се извършва в обратен ред.

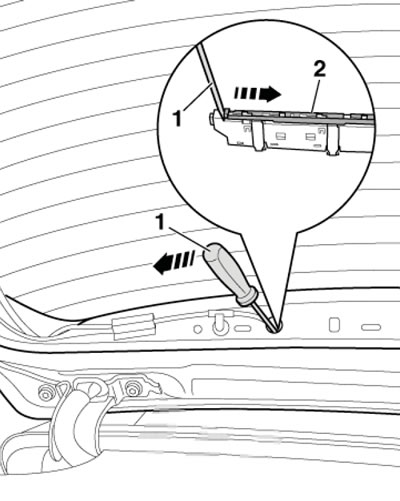

5. За да премахнете високата спирачна светлина на моделите Wagon, отстранете горния тапицерски панел на задната врата (виж глава 11), поставете отвертка (1 на съпротивлението. илюстрации) в отвора за окабеляване и натиснете заключващата пластина (2) надясно (стрелка), като натиснете отвертката наляво. С помощта на пластмасов клин натиснете спирачната светлина от вратата на багажника отвън, като започнете от дясната страна, след това разкачете конектора и отстранете скобите на стоп светлината от вратата на багажника. Ако светодиодите на спирачните светлини за дълги светлини са дефектни, сменете ги.

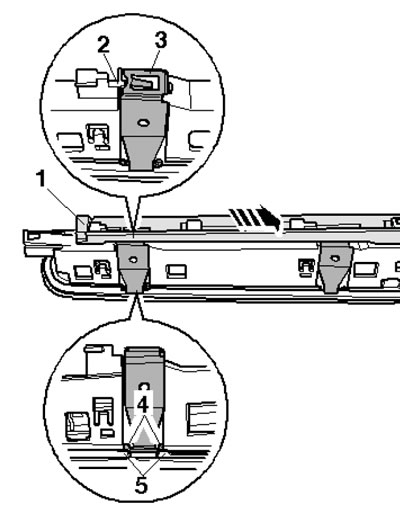

6. За да инсталирате високо ниво на спирачната светлина на моделите Station Wagon, позиционирайте скобите, както следва. така че лапата (2 на съпротивлението. илюстрации) беше насочен към слота към пружинния фиксатор (3). Уверете се, че куките на пружинната скоба са захванати във водачите (5) на корпуса. Монтирайте задържащата плоча (1) върху корпуса на стоп светлината и я заключете по посока на стрелката. След това свържете електрическия конектор и натиснете спирачната светлина в задната врата.

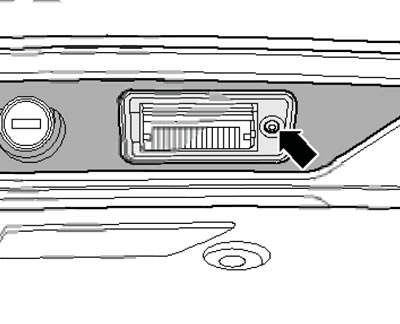

7. За да премахнете осветлението на регистрационния номер, отстранете винта (стрелка към обратното илюстрации) в капака на дръжката и повдигнете дифузора. Сменете лампата (5W), ако е необходимо. Задни комбинирани светлини за модели Седан.

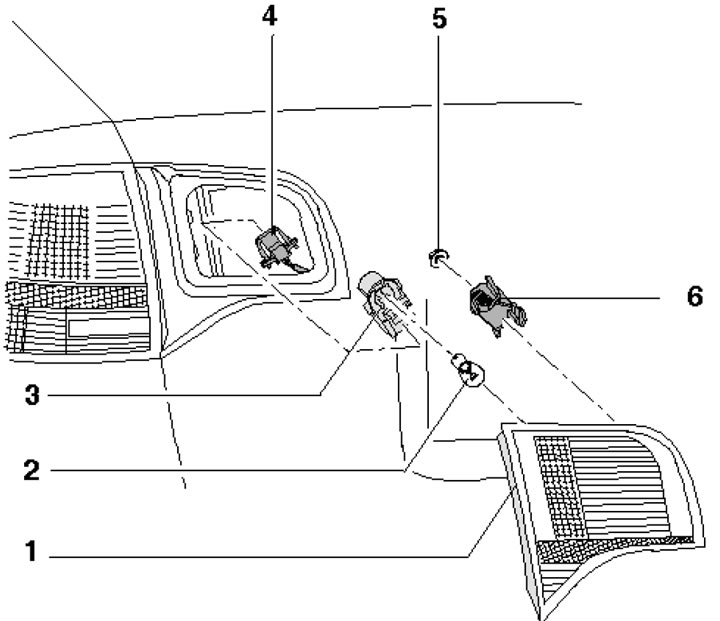

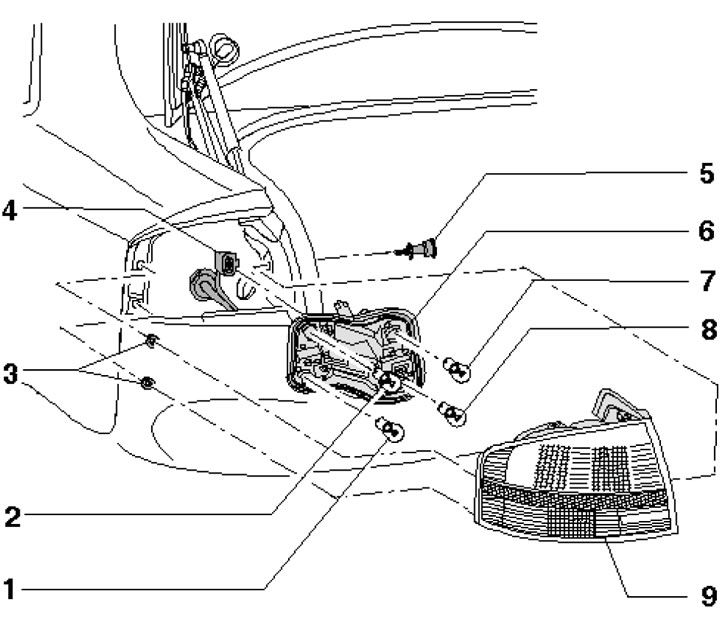

8. Подробности за монтажа на задните комбинирани светлини са показани на съответната страница. илюстрации.

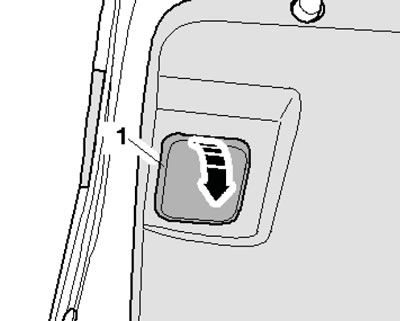

9. За достъп до вътрешната секция използвайте отвертка, за да извадите щепсела (1 на съпротивлението. илюстрации) от багажното отделение и извадете щепсела.

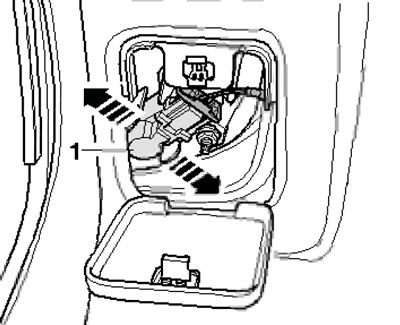

10. За да премахнете лампата на вътрешната секция, освободете скобите (стрелки отсреща илюстрации) и извадете гнездото (1), след което развийте лампата от гнездото.

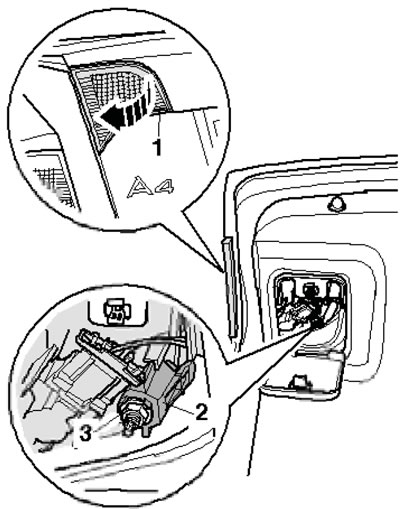

11. За да премахнете вътрешната секция като комплект, разхлабете гайката (Z на съпротивлението. илюстрации) и отстранете държача (2). Натиснете вътрешната част на задната светлина навън (1 на съпротивлението. илюстрации) и го премахнете, като изключите конектора.





12. По-долу е описано премахването на външната част на задната светлина и нейните крушки.

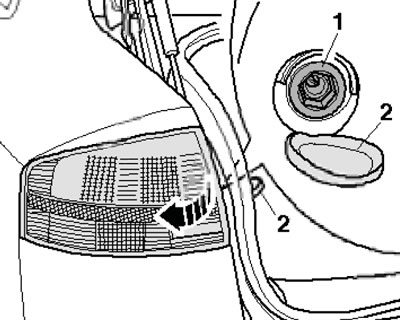

13. Прегънете назад маркираната област (2 на съпротивлението. илюстрации) тапицерията на багажното отделение напред, развийте болта (1), наклонете светлината навън (стрелка) и в същото време откачете държачите й от тялото.

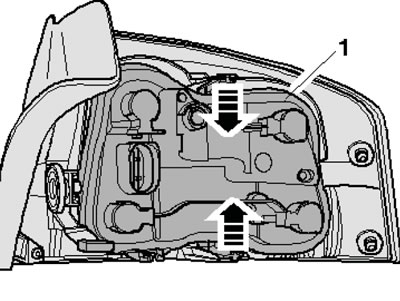

14. Изключете конектора на касетата, стиснете скобите (стрелки отсреща илюстрации) и извадете гнездото (1) от фенерчето. Ако е необходимо, завъртете крушките и ги извадете от фасунгата.

Задни комбинирани светлини за модели Седан

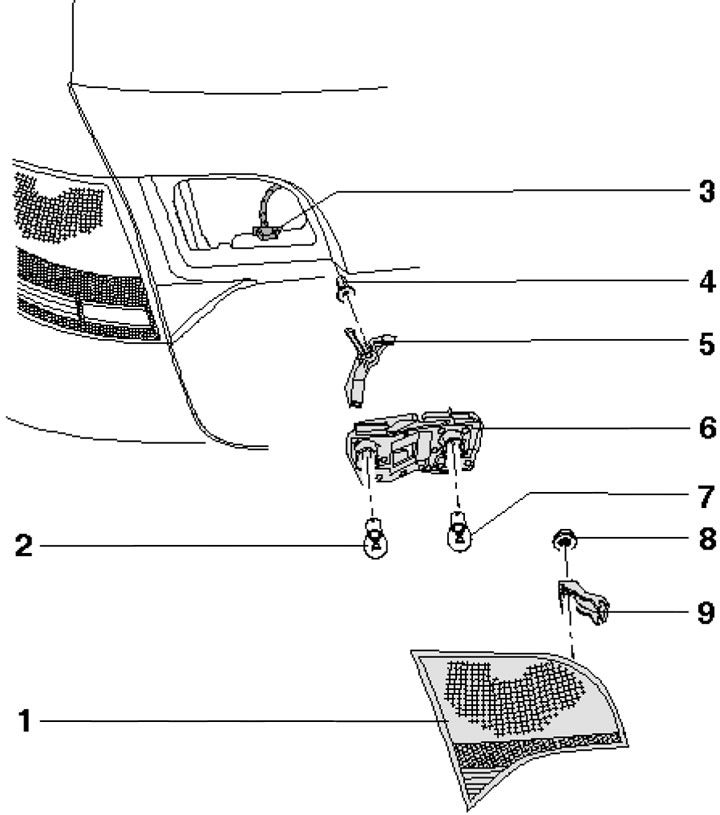

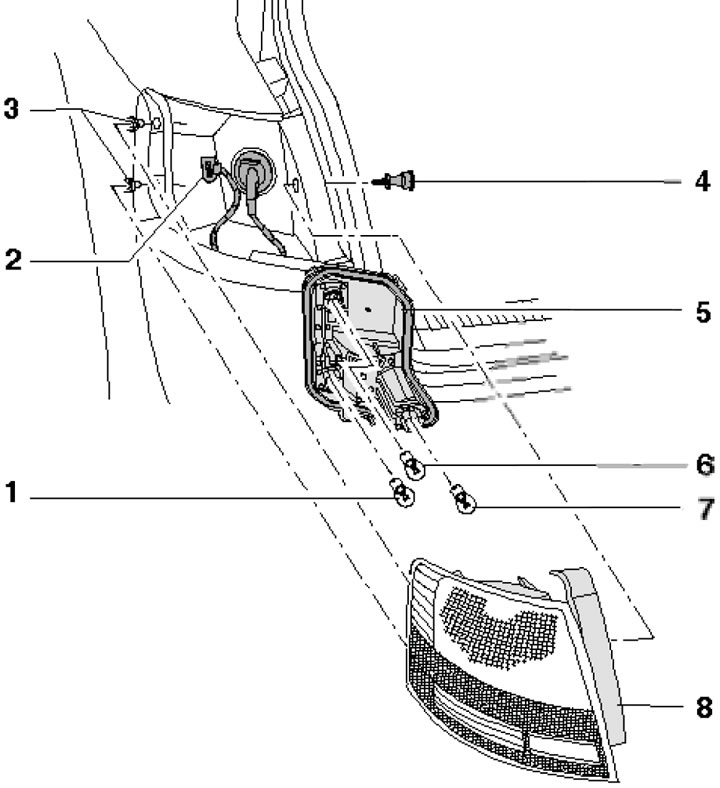

15. Подробности за монтажа на задните комбинирани светлини са показани на съответната страница. илюстрации. Демонтажът и монтажът на светлините и техните части се извършва по същия начин както при моделите Седан (виж подраздел по-горе).

Осветителни тела в купето

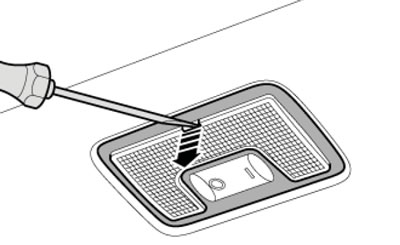

16. Да се премахнат вътрешни осветителни тела (таван с осветителни тела, осветление ножных кладенци, облекло кутия, на багажника, козметични огледала) използвайте отвертка, за да издърпате дифузора от тапицерията и разкачете конектора. Извадете лампата и я сменете.
