Премахване и монтиране на ксенонови фарове и техните компоненти (Audi A4 B7)

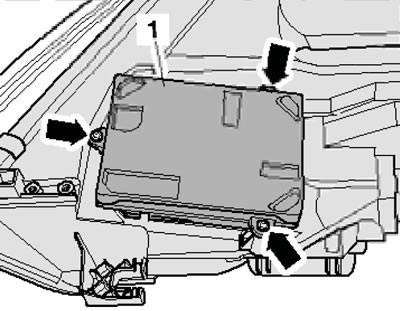

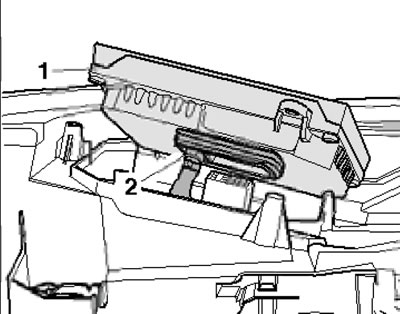

Съдържание: Премахване и монтиране на ксенонова… ↓ Габаритни светлини и DRL лампи ↓ Блок за управление на ксенонова лампа ↓

Забележка: Прочетете бележката в началото Раздел 5. При смяна на ксенонови лампи има опасност от нараняване поради високо напрежение! Не забравяйте да изключите фаровете и да изключите електрическото окабеляване от акумулатора. След смяната включете и изключете за кратко фара, за да освободите остатъчното напрежение. Като предпазна мярка носете ботуши с гумени подметки.

1. Детайлите на ксеноновите фарове са показани на следващата фигура. илюстрации. Демонтажът и монтажът на ксенонов фар, както и смяната на мигач се извършват по същия начин, както демонтажът/монтажът на халогенен фар (вижте раздел 5). Електромагнитният клапан за превключване на къси/дълги светлини, сензорът за положение на модула за нивелиране на фаровете и електромагнитният мотор за завъртане на фаровете са вградени в корпуса на фара и не могат да се сменят отделно от него.

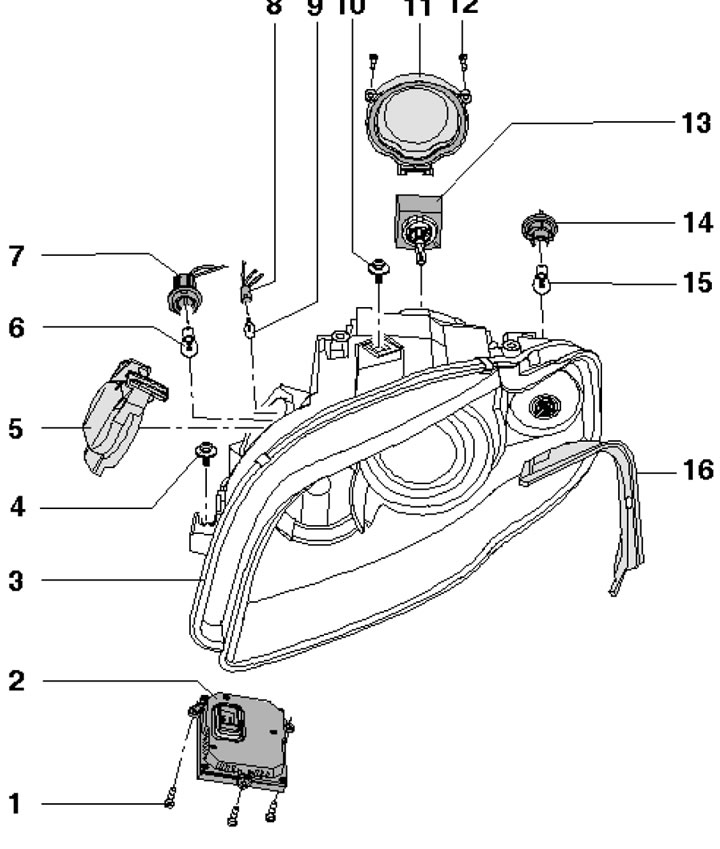

6.1. Части за ксенонови фарове 1. Болтове, 1,5 Nm; 2. Блок за управление на фаровете; 3. Корпус на фара; 4, 10. Болт, 4,5 Nm; 5. Капак за лампа указател на завоя/светлини DRL; 6. DRL лампа (21 W); 7. Държач за лампа 6; 8. Държач за лампа 9; 9. Крушка за странично осветление (5 W); 11. Капак на лампата за къси светлини; 12. Болт, 1,5 Nm; 13. Ксенонова лампа с вграден възпламенител (35W, D1S); 14. Държач за лампа 15; 15. Лампа указател на завоя (21 W, оранжева; за модели в САЩ -27/7W, S4B C8); 16. Наслагване

Премахване и монтиране на ксенонова лампа

2. Когато работите от лявата страна, отстранете горната част на резервоара за течност за измиване и резервоара за течност на кормилното управление.

3. Когато работите от дясната страна, отстранете корпуса на въздушния филтър (вижте глава 4).

4. Отстранете болтовете (1 на съпротивлението. илюстрации), свалете капака на лампата.

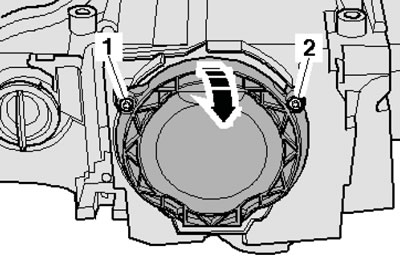

6.4. Сваляне на капака на ксенонова лампа

5. Отделете жицата от държачите (стрелка към обратното илюстрации), изключете конектора (4), натиснете ключалките (1 и 3) и издърпайте лампата (2).

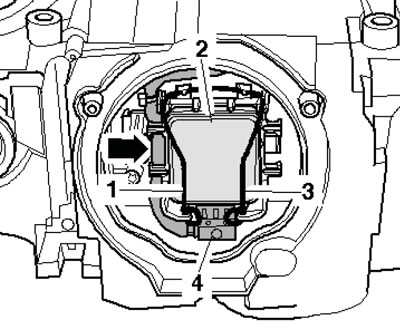

6.5. Премахване на ксенонова лампа

6. Монтажът се извършва в реда, обратен на демонтирането на компонентите.

Габаритни светлини и DRL лампи

7. Когато работите от дясната страна, отстранете канала на въздушния филтър (вижте раздел 16, глава 1).

8. Натиснете ключалката и свалете капака на лампата (виж прил. илюстрация).

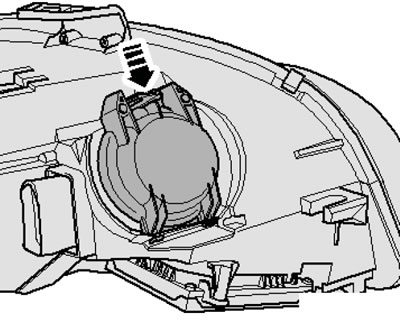

6.8. Премахване на капака на лампата

9. За да извадите DRL крушката, завъртете нейния цокъл (1 на съпротивлението. илюстрации) обратно на часовниковата стрелка и я извадете, след което развийте лампата от гнездото.

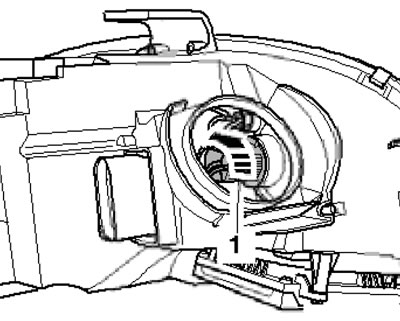

6.9. Премахване на лампата DRL

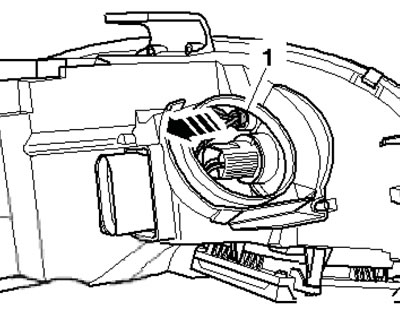

10. За да извадите крушката за паркиране, натиснете двете фиксиращи зъбчета на фасунгата (1 на съпротивлението. илюстрации) и го издърпайте, след което извадете крушката от гнездото.
