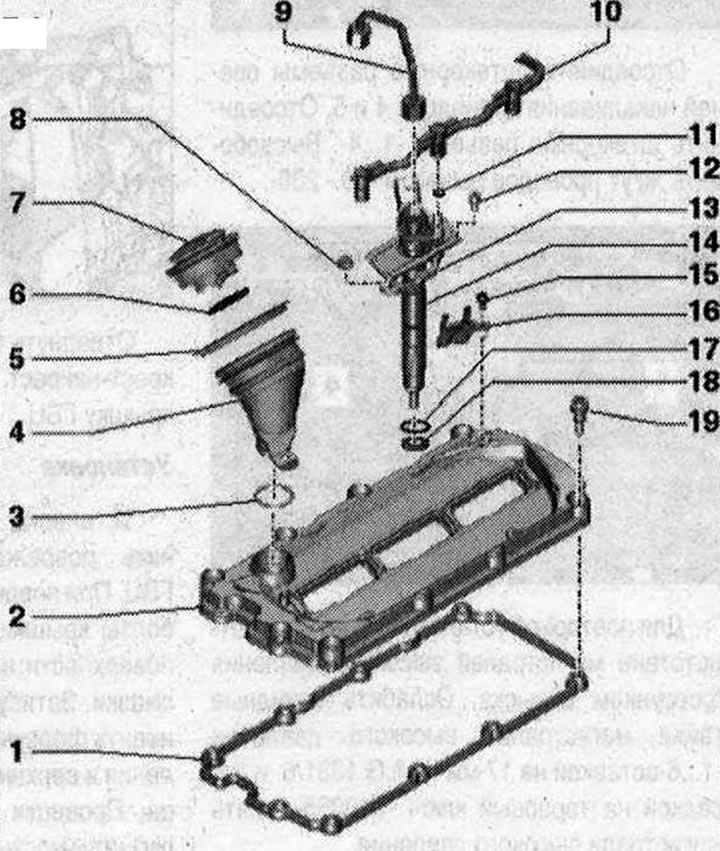

П.I 1. Прокладка крышки ГБЦ: замена при повреждении или негерметичности; 2. Крышка ГБЦ; 3. Уплотн. кольцо: заменить; 4. Маслоналивная горловина: для снятия приподнять язычок, повернуть маслоналивную горловину влево и снять; 5. Уплотнительная манжета; 6. Уплотнительная манжета: замена при повреждении или негерметичности; 7. Крышка; 8. Гайка; 9. Магистраль высокого давления: соблюдать нормы поддержания чистоты; отметить соответствие форсункам впрыска; не изменять гнутую форму; 10. Обратная топл. магистраль: соблюдать нормы поддержания чистоты; 11. Уплотн. кольцо: заменить; 12. Болт; 13. Зажим; 14. Форсунка: соблюдать нормы поддержания чистоты; 15. Болт: 5 Н·м; 16. Кронштейн штекерного разъема лямбда-зонда «G39»; 17. Уплотн. кольцо: заменить; 18. Медное уплотн. кольцо:заменить; 19. Болт: с уплотнителем; при повреждении или негерметичности заменить уплотнение

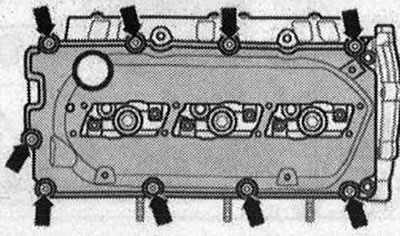

Крышка ГБЦ - момент и последовательность затяжки
Затянуть болты «стрелки» крышки ГБЦ крест-накрест поэтапно (момент затяжки 9 Н·м).
