Снятие нижней части корпуса возд. фильтра (Audi Q5 Typ 8R)

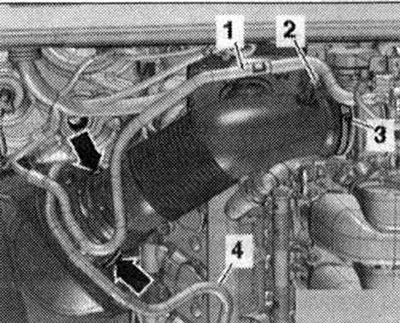

Извлечь воздуховодный шланг из корпуса возд. фильтра, для этого разблокировать зажимы «стрелки».

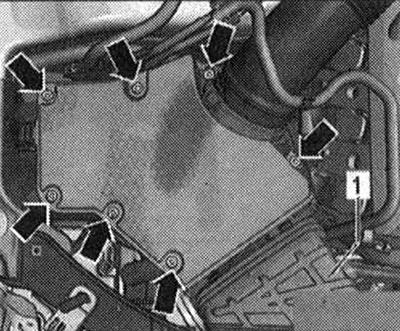

Отвернуть болты «стрелки» от верхней части корпуса возд. фильтра и снять ее по направлению вверх.

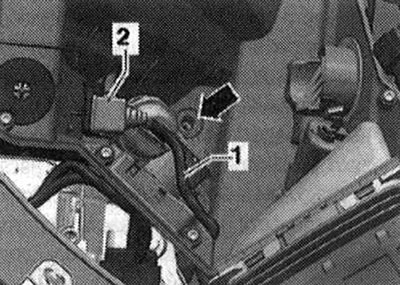

Снять вакуумный шланг «1» с переключающего клапана впуска воздуха «N335» «2»

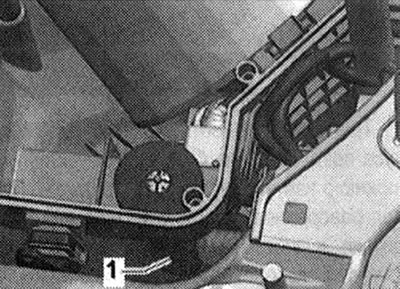

Разблокировать крепление нижней части возд. фильтра (слегка вдавить резиновые детали справа и слева и снять по направлению вверх). При установке крепления не использовать смазывающих средств. Отсоединить воздуховодный шланг «1», идущий к насосу втор, воздуха. Поз. 1: установлен не на всех а/м (только с Евро 5). Эл. разъем переключающего клапан впуска воздуха «N335» установлен не на всех а/м. Осторожно снять нижнюю часть корпуса возд. фильтра.

Монтаж

Использовать только оригинальный сменный элемент возд. фильтра. Для установки рукава воздухозаборника использовать герметик (не содержащий силикона). Зафиксировать все соединения шлангов хомутами, которые соответствуют серийной комплектации. Если установлена магистраль забора теплого воздуха (только для стран с холодным климатом), то необходимо следить за правильной фиксацией «стрелки» штуцера забора воздуха (учитывать маркировку).

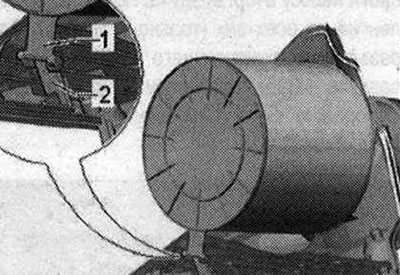

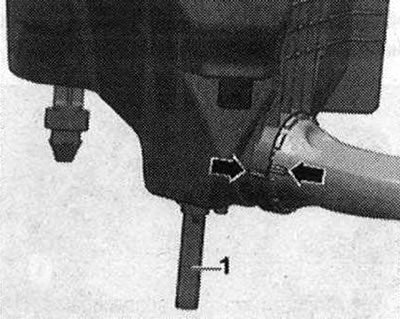

Проверить шланг для слива воды «стрелка» в нижней части возд. фильтра на предмет загрязнения и слипания (при необходимости очистить). Очистить корпус возд. фильтра (верхнюю и нижнюю часть) от остатков солей, грязи или листвы (в-случае необходимости очистить при помощи пылесоса). Проверить всасывающий канал до сменного вкладыша возд. фильтра на наличие загрязнений. Подсоединить вновь эл. разъем переключающего клапан впуска воздуха И335-(при наличии). Вновь насадить воздуховодный шланг «1» (при наличии). Установить нижнюю часть корпуса возд. фильтра. Шланг для слива воды должен быть проложен внизу по прямой, его нельзя перегибать. Вновь вставить вакуумный шланг «1» в штуцер переключающего клапана впуска воздуха «N335». Скоба на вкладыше возд. фильтра «1» должна находиться рядом со скобой корпуса возд. фильтра «2».



Тщательно надевать верхнюю часть корпуса возд. фильтра без лишних усилий на нижнюю часть корпуса возд. фильтра. Перед заворачиванием болтов еще раз убедиться в том, что верхняя часть возд. фильтра расположена в пазе нижней части возд. фильтра (подсос воздуха через неплотности). Затем привинтить болтами верхнюю часть корпуса возд. фильтра к нижней. Следить за надежностью посадки воздуховодных шлангов. Установка в обратном порядке.
