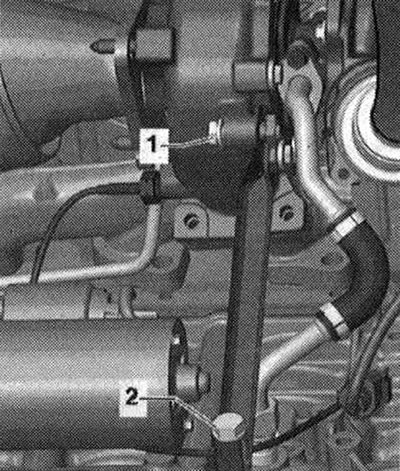

Снять выхлопную трубу. Снять и отложить в сторону сажевый фильтр. Открутить гайку -1- и высвободить провод массы на кронштейне опоры двигателя.

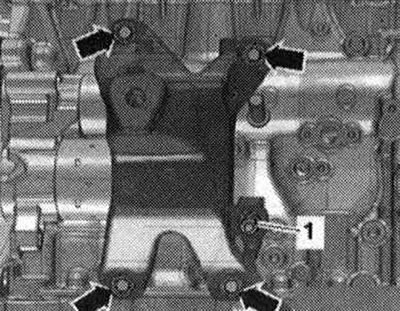

Выкрутить болты -стрелки- и снять правую опору двигателя.

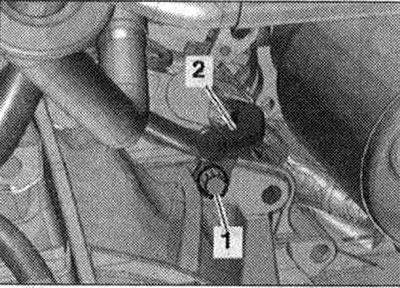

Выкрутить винт -1- держателя магистрали -2-.

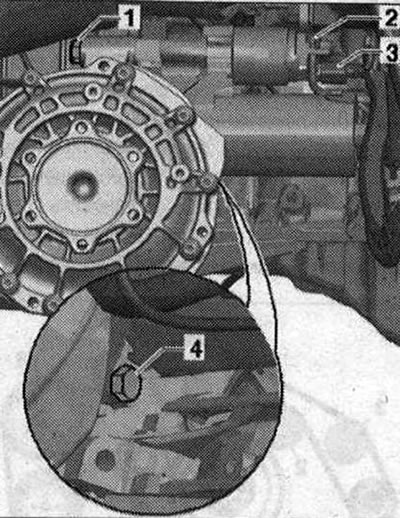

Отсоединить эл. штекерное соединение -3-, для этого отодвинуть предохранитель назад и нажать рычаг разблокировки вниз. Открутить от стартера клемму кабеля 30/В+ -2-. Выкрутить болты -1- и -4- и снять стартер.

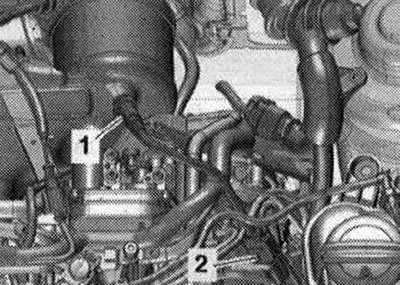

Доступ к -поз. 1 - имеется сверху.
Монтаж

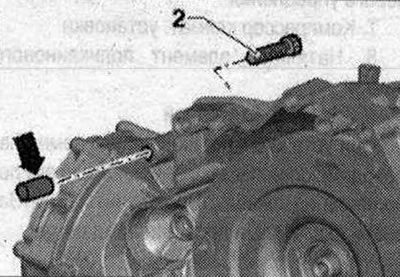

Установка в обратном порядке: Опасность повреждения стартёра. При затяжке болта -2- между стартёром и КП должна быть установлена распорная втулка -стрелка-.
Установить опору и кронштейн опоры двигателя справа. Установить опору турбонагнетателя. Установить сажевый фильтр и передний глушитель. Установить растяжку. Подключить АКБ.
