Снятие и установка стартера (Audi A3 Typ 8L)

Снятие

Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.

Предупреждение: Вследствие этого стирается информация из электронных блоков памяти, как например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.

Дизельный двигатель

1. Снимите аккумуляторную батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.

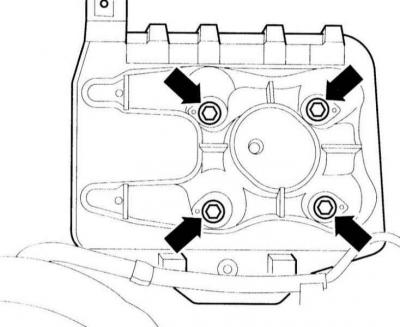

2. Отверните болты крепления и снимите консоль аккумуляторной батареи (стрелки на иллюстрации).

Все автомобили

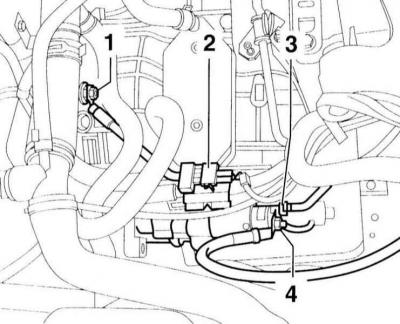

3. Отсоедините провод –1–.

4. Расстыкуйте разъем –2– и выньте из держателя.


5. Отсоедините провод –4– и расстыкуйте разъем –3–.

6. Выньте провода из направляющей.

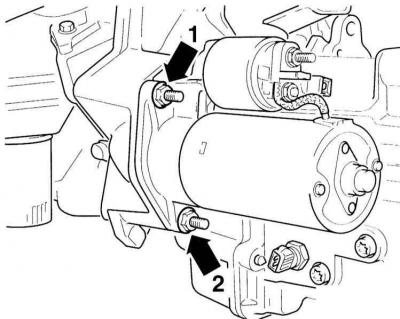

7. Выверните верхний болт крепления стартера –1–.

8. Снимите шумопоглощающий элемент в центре.

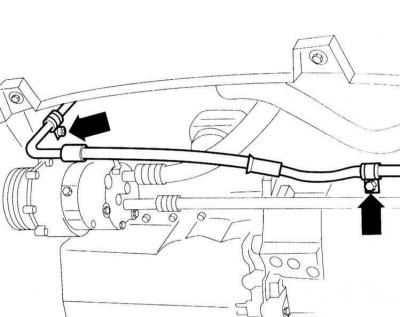

9. Отсоедините напорный трубопровод гидроусилителя руля от держателя (стрелка справа на иллюстрации).



10. Выверните нижний болт крепления стартера –2–.


11. Выньте стартер вниз.

Установка

1. Установите стартер и закрепите его к КПП моментом 65 Нм.

2. Закрепите трубопровод давления гидроусилителя руля моментом 20 Нм.

3. Присоедините электрический провод клеммы 30 к стартеру и закрепите моментом 16 Нм.

4. Состыкуйте разъем клеммы 30.

5. Установите центральный шумопоглощающий элемент.

6. Дизельный двигатель: Закрепите консоль аккумуляторной батареи и установите батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.

7. Присоедините кабель массы (–) аккумуляторной батареи. Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи и Ввод кода радиоприемника.
