Проверка, снятие и установка тягового реле стартера (Audi A3 Typ 8L)

При наличии повреждений тягового реле шестерня стартера не входит в зубчатый венец маховика. В результате этого стартер не может запустить двигатель. Эта неисправность встречается чаще, чем неисправность двигателя стартера.

Проверка без снятия

1. Рычаг переключения передач установите в нейтральное положение.

2. Условие проверки: Аккумуляторная батарея должна быть заряжена.

3. Соедините накоротко клемму 30 (толстый положительный кабель) и 50 (тонкий кабель к замку зажигания) стартера. Шестерня стартера должна выйти вперед (щелкнуть) и стартер должен запуститься. Если этого не происходит, снимите стартер и проверьте его в снятом состоянии.

Проверка со снятием

1. Снимите стартер.

2. Соедините аккумуляторную батарею вспомогательным кабелем (стартовым) следующим образом со стартером и тяговым реле. Отрицательный полюс батареи соедините с корпусом стартера. Кабель от положительной клеммы батареи приложите кратковременно к клемме 50 реле. Шестерня стартера должна выйти вперед.

Предупреждение: Положительный кабель должен быть присоединен к клемме 50 в течение времени не более 10 с, в противном случае обмотка реле перегорит.

3. Если шестерня выходит вперед, а стартер не вращается, электродвигатель стартера необходимо сдать в ремонт.

4. Если шестерня не выходит вперед, замените тяговое реле.

Снятие

1. Снимите стартер.

2. Отверните 2 болта крепления тягового реле.

3. Отсоедините и снимите тяговое реле от стартера.

Установка

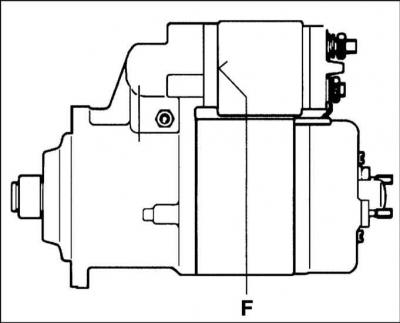

1. Покройте плоскость контакта (F) стартера соответствующим герметиком.

2. Соедините тяговое реле с рычагом привода в стартере, затем закрепите гайками.

3. Соедините провод с тяговым реле.

4. Снова проверьте тяговое реле, как описано выше.

5. Установите стартер на место.
