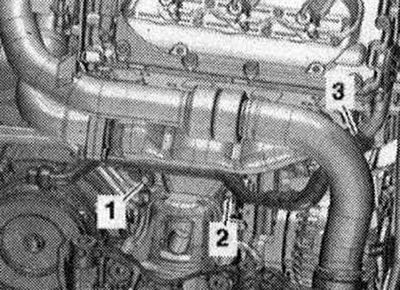

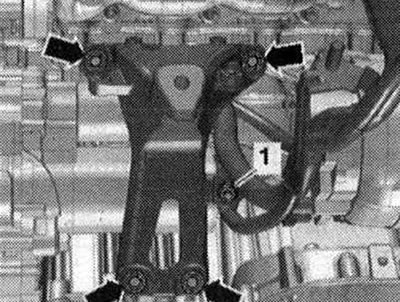

-Поз. 3- не учитывать. Открутить гайку -1- и высвободить провод массы на кронштейне опоры двигателя. Выкрутить болты -стрелки- и снять правую опору двигателя.

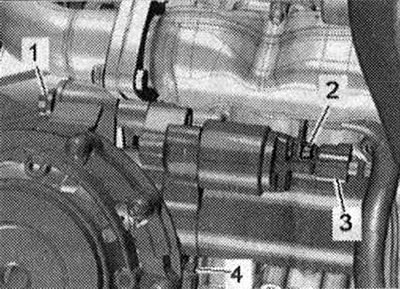

На рис. опора двигателя показана без теплоизоляции. Отсоединить эл. штекерное соединение -3-, для этого отодвинуть предохранитель назад и нажать рычаг разблокировки вниз. Открутить от стартера клемму кабеля 30/В+ -2-. Выкрутить болты -1- и -4- и снять стартер.
Доступ к -поз. 1- имеется сверху.
Монтаж
Установка в обратном порядке: установить опору и кронштейн опоры двигателя справа. Установка трубки ОЖ справа внизу. Установить генератор. Установить приемную трубу. Подключить АКБ.
