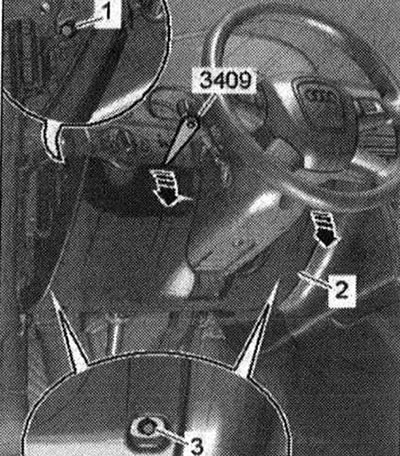

Отсоединение педали тормоза от усилителя тормозов. Снять вещевой отсек на стороне водителя «1...3».

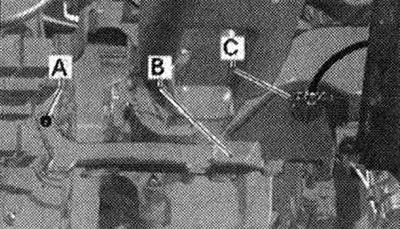

Отсоединить электроразъем «С» воздуховода обдува простр. для ног. Снять воздуховод обдува простр. для ног «А-В». Снять датчик стоп-сигналов.
Сначала нажать на педаль тормоза в направлении усилителя тормозов и закрепить в данном положении.

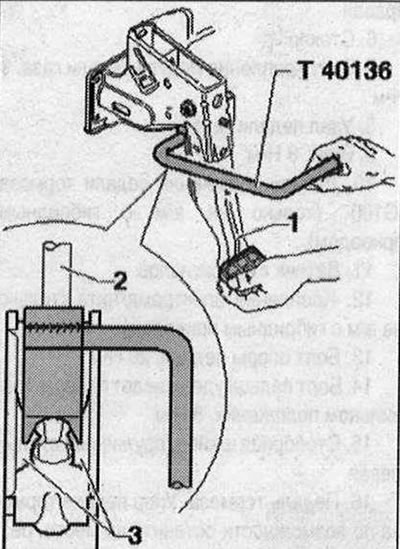

- 1. Педаль тормоза
- 2. Нажимная штанга
- 3. Фиксирующие выступы
Вставить съемник «Т40136», тянуть в направлении водительского сиденья, удерживая педаль тормоза в противоположном направлении. Таким образом, фиксаторные язычки «3» крепления отжимаются шаровой головкой нажимной штанги «2». На рисунке показано отсоединение педали тормоза от усилителя тормозов при снятом педальном узле. Разъединяющий инструмент «Т40136» и педаль тормоза тянуть вместе в направлении сиденья водителя. (Тем самым педаль тормоза отходит от шаровой головки нажимной штанги).
