Осторожно! На а/м с ассистентом смены полосы движения учитывать следующее. Если снятый задний бампер устанавливается снова или на нем проведены изменения, следует провести калибровку ассистента смены полосы движения.

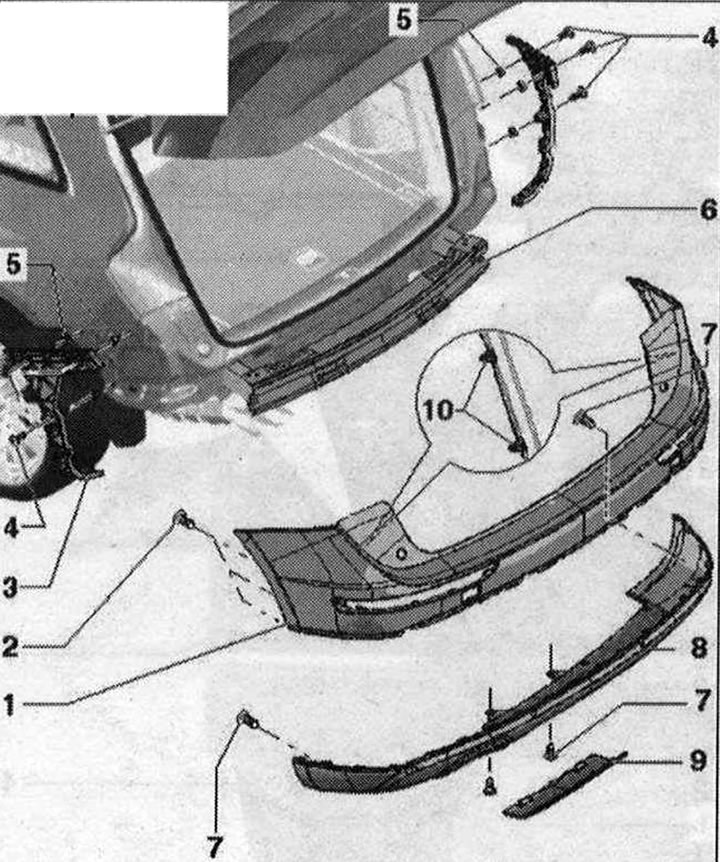

Облицовка заднего бампера 1. Облицовка заднего бампера; 2/4/7. Болт. 1,5 Н-м; 3. Направляющий элемент; 5. Зажим; 6. Брус безопасности; 8. Спойлер; 9. Накладка; 10. Зажим. Отсоединить с обеих сторон, прежде чем снимать накладку бампера в направлении назад
Снятие

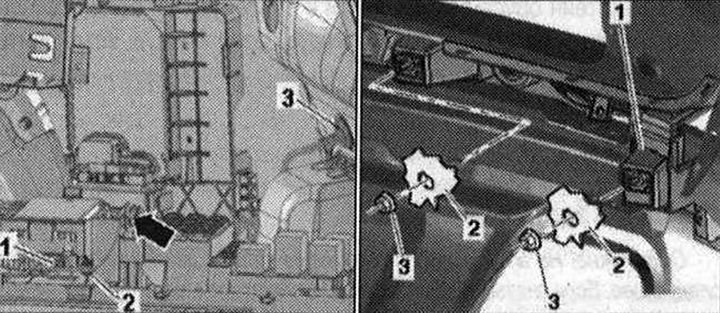

Отсоединить (при наличии) штекерный разъем -1 - блока управления парковочного ассистента -J446-. Отсоединить от кронштейна блоков управления эл. провод -стрелка-, разрезав кабельные стяжки -2-. Выдавить втулку -3- наружу. Отвернуть гайки -3- резьбового пальца накладки-1-.
Для обеих внутренних гаек применить насадку -Т40078-.
Выкрутить болты -1- накладки'сверху и спойлера снизу.

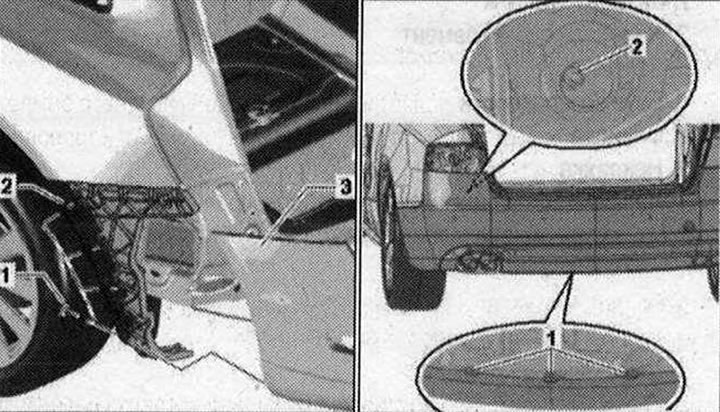

Вывернуть болты -1 - на нижней части облицовки бампера. Отсоединить накладку слева и справа в задней стенки. Отсоединить накладку слева и справа из направляющих в сторону. Снять накладку с а/м по направлению назад.

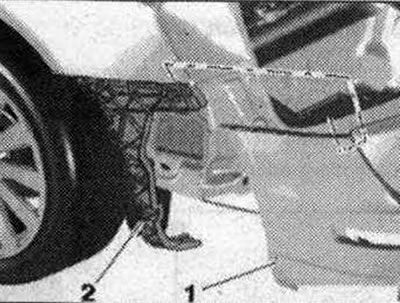

При установке необходимо полностью закрепить боковые фиксаторы направляю элемента -2- в накладке бампера -1-. Подсоединить (при наличии) штекерный разъем блока управления парковочного ассистента -J446-.

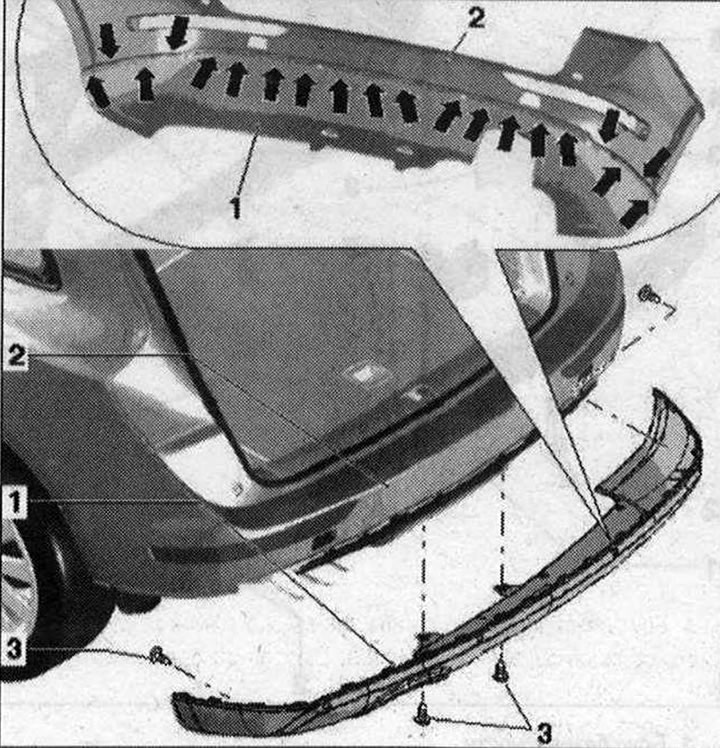

Снятие спойлера 1. Спойлер. Снятие: вывернуть болты -3-. Для снятия последовательно разблокировать фиксаторы -стрелки- и снять с накладки бампера. При установке следует полностью закрепить зажимы -стрелки- в накладке бампера; 2. Облицовка бампера; 3. Болт. 1,5 Н·м

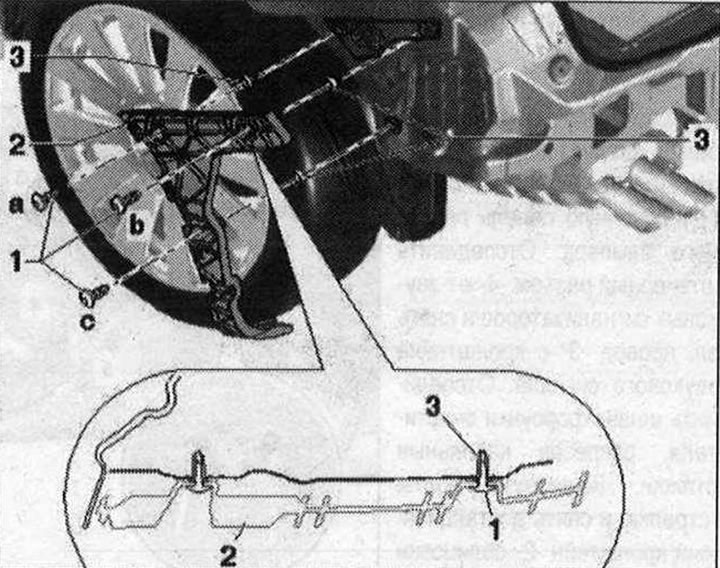

Снятие направляющей 1. Болт. 1,5 Н·м; 2. Направляющий элемент. Снять облицовку заднего бампера. При установке затягивать в последовательности "а, b и с"; 3. Зажим
