Указание. После снятия лючок топл. бака подлежит замене.

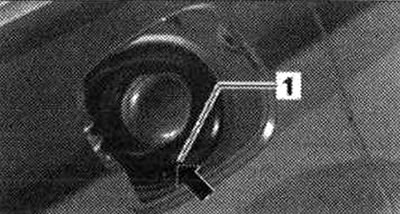

Люк топливного бака 1. Тросовая тяга для аварийного открывания. Ввести тягу каната через отверстие в горловине люка топл. бака; 2. Электродвигатель открывания лючка бензобака «V 155». Снятие: лючок бензобака снят. Отсоединить тросовую тягу от центрального блока управления системы Комфорт «J393» в багажнике по направлению вперед. Снять электродвигатель открывания лючка бензобака «V155» с фланца кузова по направлению вперед и отсоединить штекерный разъем. Установка: установить электродвигатель открывания лючка бензобака «V155» на фланец, при этом ввести элемент аварийного открывания в багажный отсек; 3. Крышка люка топл. бака; 4. Люк топл. бака. Установить люк топл. бака с наклоном до вхождения в зацепление фиксирующих выступов с опущенным фланцем на боковой части. Соединить болтами лючок бензобака и электродвигатель открывания лючка бензобака «4»; 5. Болт. 1,7 Н·м; 6. Узел люка горловины топл. бака; 7. Шланг для слива
Снятие лючка бензобака 1. Узел люка горловины топл. бака; 2. Электродвигатель открывания лючка бензобака «V155»; 3. Болт. 1,7 Н·м; 4. Люк топл. бака. Для снятия вывернуть болт «3» и разблокировать лючок «стрелки», а затем, начиная сзади, с наклоном снять лючок бензобака с боковины. Ввести тросовую тягу аварийного открывания через отверстие в нише лючка бензобака
Разблокировать крышку люка топл. бака

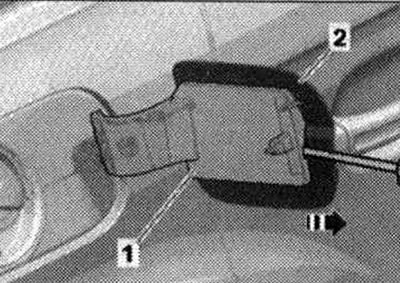

Вставить отвертку согласно рисунку между люком «2» и гнездом крепления люка «1» и освободить фиксатор. Немного потянуть люк назад «стрелка» из фиксатора. Снять люк.
Установить крышку люка топл. бака

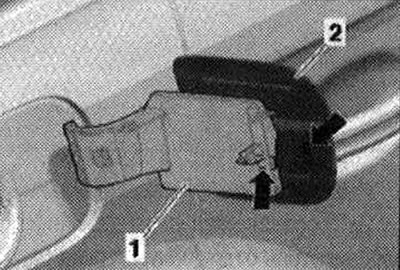

Установить люк в пазы гнезда крепления. Смещать люк «2» вперед до тех пор, пока он не защелкнется в фиксаторе «стрелки» крепления «1».
Снятие вкладыша лючка топл. бака

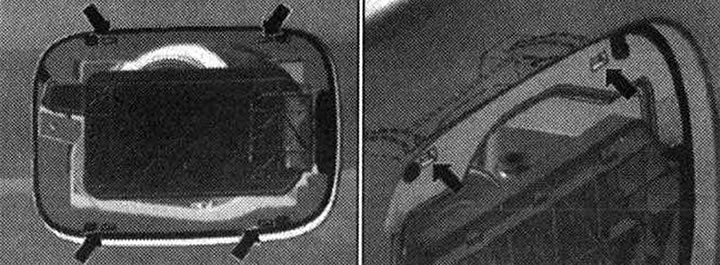

Разблокировать вкладыш лючка по меткам «стрелки».
Для этого вставить малую отвертку в направлении стрелки под углом снизу по меткам на вкладыше люка топл. бака над фиксатором.
Приподнять отвертку немного вверх и тем самым высвободить находящиеся под ней фиксаторы. Постепенно вытянуть вставку лючка из выреза.
Снятие ниши лючка бензобака

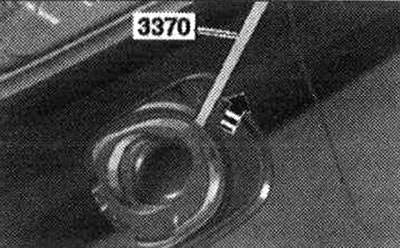

Лючок бензобака снят. При помощи отмычки «3370» вертикально извлечь горловину люка топл. бака из ниши в кузове.
Установка
Установка в обратном порядке, при этом учитывать следующее. Для того чтобы шланг был установлен без изгибов, край сливного отверстия выровнять по 1 оси с краем отверстия кузова «стрелка».
Элемент аварийного открывания лючка бензобака 1. Электродвигатель открывания лючка бензобака «V155»; 2. Тросовая тяга для аварийного открывания. Установить электродвигатель открывания лючка бензобака «V155» вместе с тросом поверх ниши лючка бензобака, как показано на рисунке. Провести тросовую тягу в салон по направлению назад и установить на выступ на фланце центрального блока управления системы Комфорт «J393»; 3. Боковина
Установочное положение люка топл. бака 1. Боковина; 2. Стеклянная крышка лючка бензобака. Расстояние «А» = 2,2 мм отрегулировать равномерно по боковине; 3. Узел люка горловины топл. бака. Как показано на рисунке, надвинуть на отбортовку кузова по периметру; 4. Шланг для слива. Установить без изгибов
Сливной шланг люка топл. бака. 1. Шланг для слива. Сливной шланг установить под подкрылок, как показано на рисунке, и ввести в патрубок; 2. Люк топл. бака; 3. Задняя направляющая деталь. Ослабить локер колесной арки в области сливного шланга и отвести в сторону. Сливной шланг вставить в нижний патрубок подкрылка, как показано на рисунке
