Осторожно! На а/м с адаптивным круиз-контролем (АСС) дополнительно учитывать следующее. Если брус безопасности был снят и устанавливается вновь или проведены изменения на держателе "»АСС", то необходима юстировка адаптивного круиз-контроля.

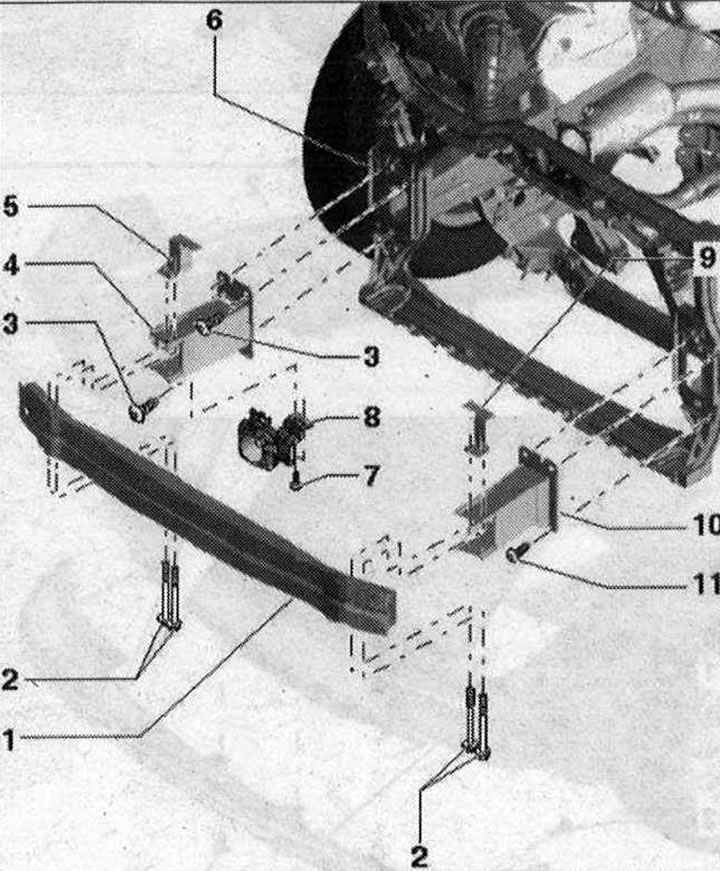

1. Брус безопасности; 2. Болт. 20 Н-м; 3. Болт. 4 Н-м. Служит для фиксации на рамке радиатора; 4. Держатель бруса безопасности, правый; 5. Правая опора; 6. Рамка радиатора; 7. Болт. 8 Н-м; 8. Б/у регулирования расстояния -J428-; 9. Левая опора; 10. Держатель бруса безопасности, левый; 11. Болт. Служит для фиксации на рамке радиатора. 4 Н·м
Снятие

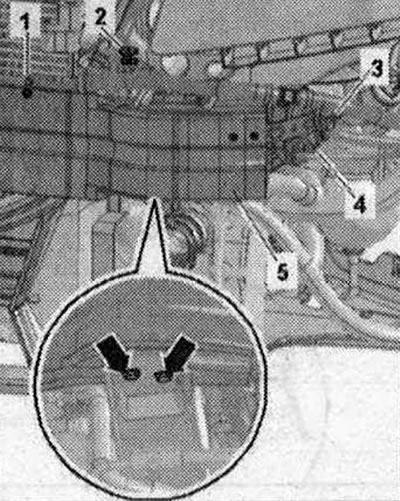

Все хомуты для стяжки кабелей следует установить в изначальных местах. Снять облицовочную панель переднего бампера. Отсоединить штекерный разъем -4- от звуковых сигнализаторов и снять эл. провод -3- с кронштейна звукового сигнала. Отсоединить шланг форсунки очистителя, разрезав кабельные стяжки. Вывернуть болты -стрелки- и снять дистанционный кронштейн -2- облицовки бампера. Снять брус безопасности -5- с креплений.
Установить облицовку переднего бампера.

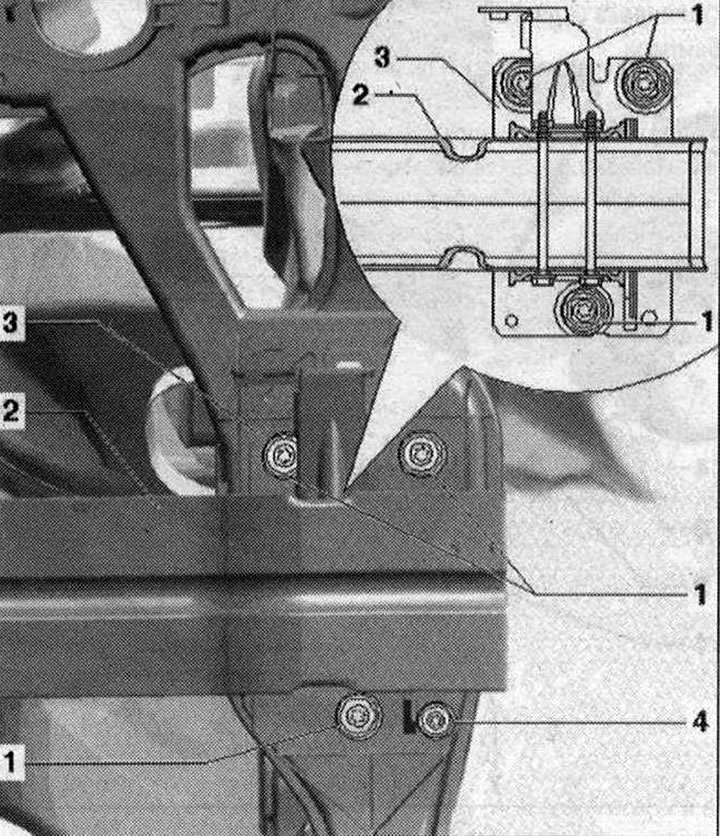

Снятие держателя бруса безопасности 1. Болт. 55 Н-м; 2. Брус безопасности. Снят; 3. Держатель бруса безопасности. Снятие: отметить монтажное положение кронштейна относительно рамки радиатора. Снять облицовочную панель переднего бампера. Снять брус безопасности -2-. Вывернуть болты. Вывернуть фиксирующий болт -4-. Снять держатель бруса безопасности с рамки радиатора. Установка: установить кронштейн бруса безопасности в соответствии с нанесенной после снятия отметкой. Установить брус безопасности. Установить облицовку переднего бампера; 4. Фиксирующий болт. 5 Н·м
