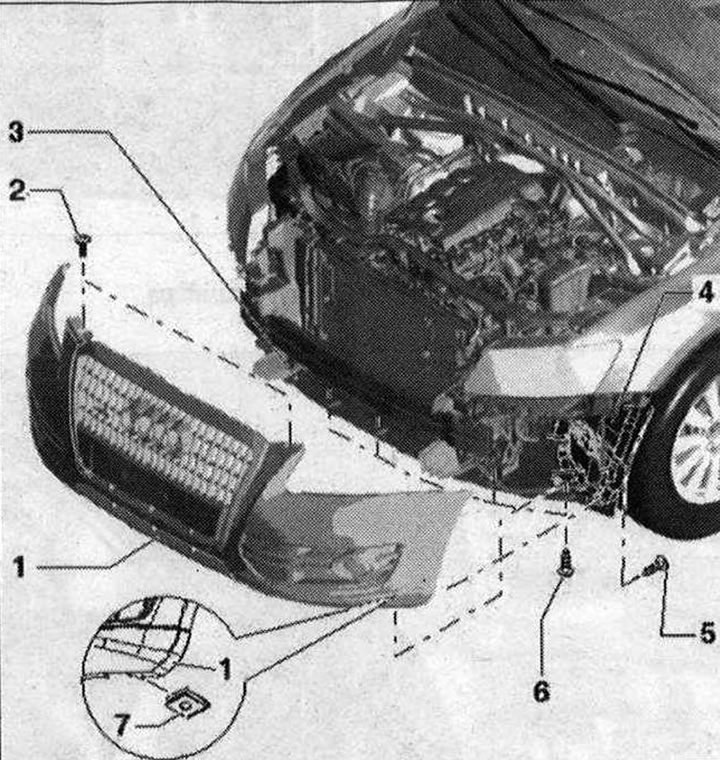

Облицовка бампера 1 .Облицовка бампера. Обращать внимание на различие в исполнении. Перед лакокрасочными работами и установкой "S-line" бампера следует удалить только транспортировочную перемычку. В отдельных вариантах боковины бампера можно менять по отдельности. Снятие: перед снятием снять верхнюю накладку рамки радиатора. Выкрутить верхние болты -2-, а также болты -6- запирающего механизма снизу. Отсоединить подкрылок в зоне болтов -5-, отжать назад и выкрутить болты -5-. Отсоединить накладку из крепления у перехода к крылу сбоку. Немного оттянуть накладку вперёд и отсоединить разъёмы к противотуманным фарам и, при наличии, к датчикам парктроника. При необходимости отсоединить кабель к омывателю фар. Снять накладку вперед; 2. Болт. 4 Н-м; 3. Шумоизолирующий кожух; 4. Крепление крыла. При установки накладки бампера она должна зафиксироваться между кронштейном и крылом; 5. Болт. 2,5 Н-м; 6. Болт. 5 Н-м; 7. Скобка
Отжать подкрылок назад
Выкрутить болты подкрылка и отжать в сторону. Выкрутить болты к накладке.
Удалить транспортировочную перемычку для "S-line" накладки бампера. Транспортировочная перемычка -2- перед лакокрасочными работами слева -стрелка- и справа удалена с накладки -1 -.
Снятие переднего спойлера

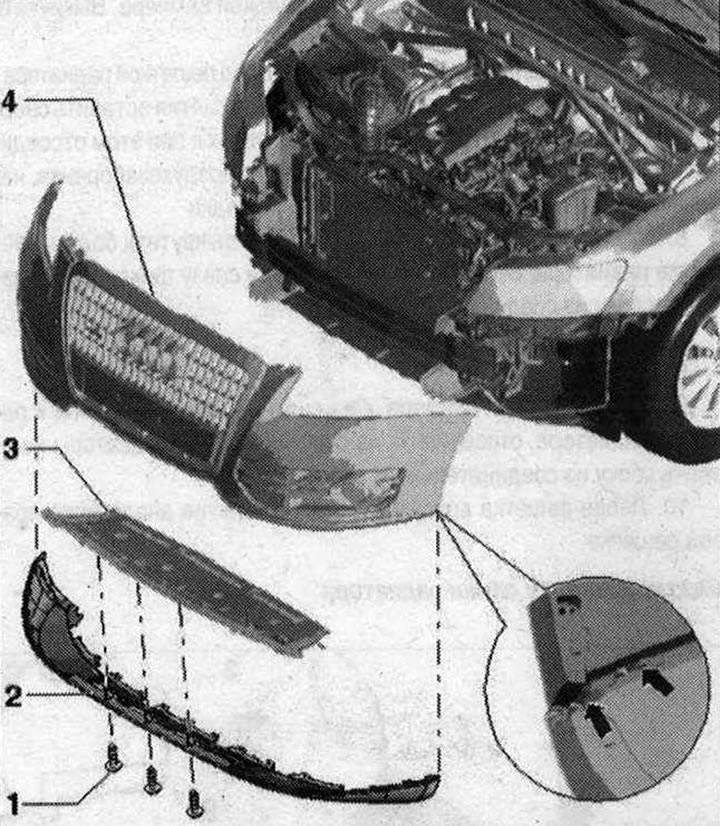

1. Болт. 2,5 Н-м; 2. Передний спойлер. Запирающий механизм и накладка бампера снята. Последовательно разблокировать крепления спойлера на бампере и решетке радиатора снизу и снять спойлер. При монтаже следует правильно зафиксировать все фиксаторы к спойлеру, как показано на рисунке -стрелки-; 3. Торцовка крыла. Выкрутить болты -1- и извлечь запирающий механизм; 4. Облицовка бампера
Снятие боковой части накладки бампера
Для демонтажа отдельных деталей следует полностью снять накладку бампера.

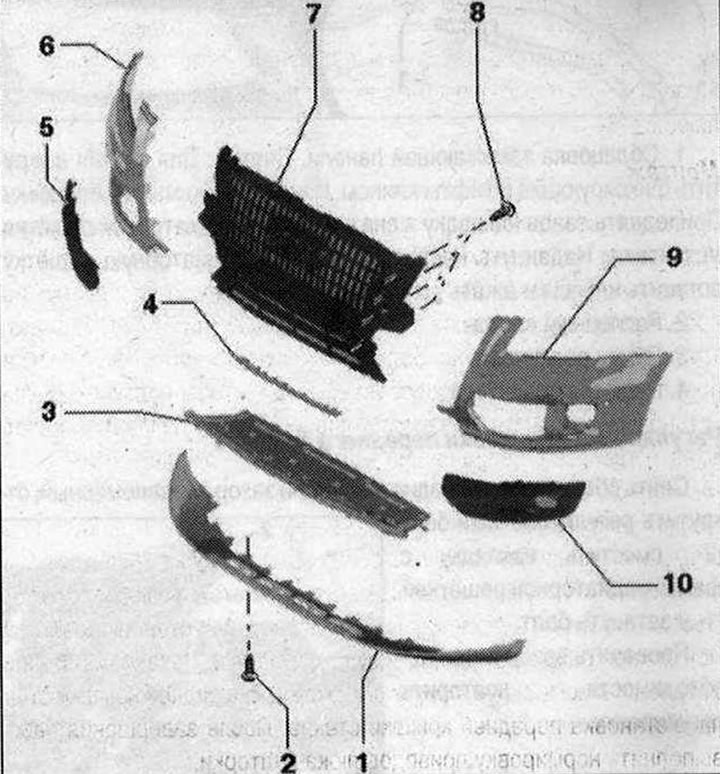

1. Передний спойлер; 2. Болт. 2,5 Н-м; 3. Торцовка крыла. Снимается с накладкой бампера. Выкрутить болты к спойлеру и снять назад; 4. Соединительная деталь. Заклипсована под решеткой радиатора; 5. Правая решетка воздухозаборника. Для снятия вставить сверху под углом снизу отвертку в паз, отжать вверх и при этом отсоединить фиксатор к накладке. Извлечь решетку воздухозаборника, начиная сверху от решетки радиатора, из накладки; 6. Правая накладка бампера. Для снятия выкрутить болты к решетке радиатора, отсоединить на спойлере снизу фиксаторы и извлечь сбоку из соединительного элемента.; 7. Решетка радиатора; 8. Болт. 2,5 Н·м; 9. Левая накладка бампера. Для снятия выкрутить болты к решетке радиатора, отсоединить на спойлере снизу фиксаторы и извлечь сбоку из соединительного элемента; 10. Левая решетка воздухозаборника. Снятие аналогично правой решетке
Снятие накладки рамки радиатора

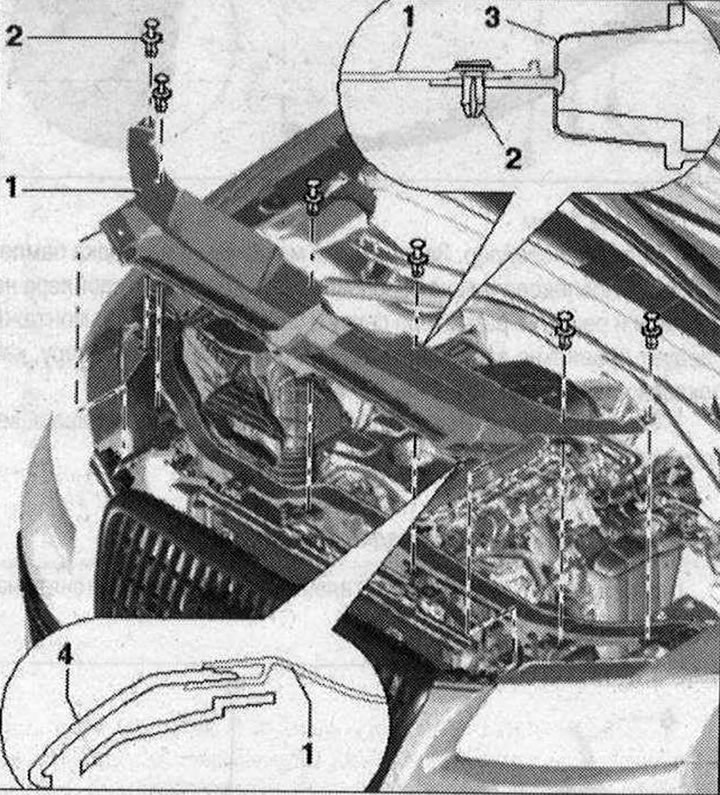

1. Облицовка замыкающей панели. Снятие: Для снятия выкрутить фиксирующие штифты клипсы. Извлечь зажимы из облицовки. Приподнять сзади накладку и снять с фальшрадиаторной решётки. Установка: Надвинуть накладку на фальшрадиаторную решётку, вставить клипсы и вжать до упора болты; 2. Распорный пистон; 3. Рамка радиатора; 4. Решетка радиатораРегулировка облицовки переднего бампера
Снять обшивку рамки радиатора. Если зазор неравномерный, открутить регулировочный болт -2-, сместить накладку с фальшрадиаторной решёткой -1- и затянуть болт.
Проверить зазор и при необходимости повторить регулировку.
Снятие торцевой части облицовки переднего бампера
Выкрутить болты -1- и -2-. Снять назад торцевую часть.
Установка в обратном порядке.
Снятие крепления облицовки переднего бампера

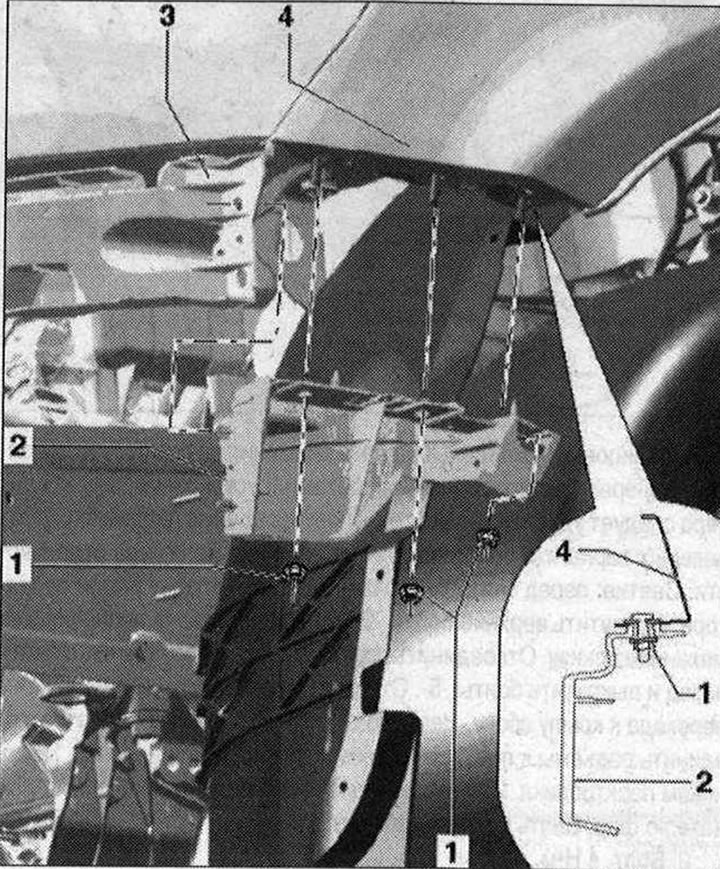

1. Гайка. 4 Н·м; 2. Опорное крепление. Снять облицовочную панель переднего бампера. Открутить гайки -1- и снять передний кронштейн; 3. Крепление фары; 4. КрылоСнятие решетки воздухозаборника
Разблокировать фиксатор -стрелка- при помощи отвертки. Отсоединить воздухозаборную решетку -2- от накладки бампера -1- движением вперед.
