Указание. На а/м с ассистентом движения по полосе необходимо провести калибровку видеокамеры.

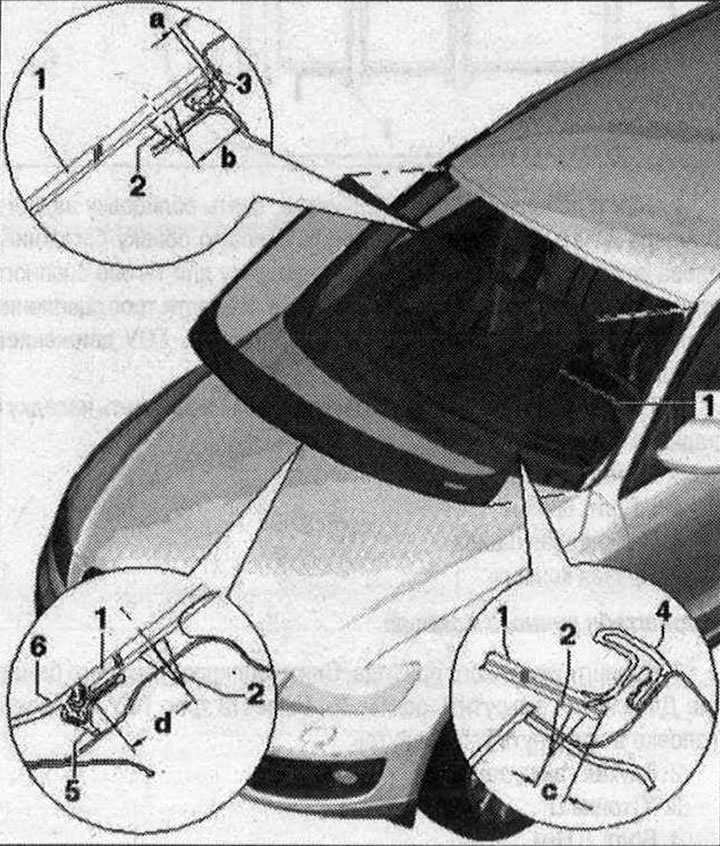

1. Ветровое стекло. Расстояние до крыши, размер «a» = 2 мм. Выровнять боковой зазор, размер «c»; 2. Клеевой валик. Соблюдать минимальное время отверждения. Размер «b» = 17 мм±2 мм. Размер «c» = 8 мм±2 мм. Размер «d» = 12 мм±2 мм; 3. Щелевая накладка. Не является запчастью. При снятии стекла необходимо протянуть режущую проволоку под стыковой накладкой; 4. Водозащитная накладка; 5. Окантовочная рама крышки водоотводящего короба. Не является запчастью. У нового стекла перед монтажом крышки водоотводящего короба извлечь сначала защитную окантовку; 6. Крышка водоотводящего короба. Вставлять в фиксирующую планку только по прошествии времени отверждения клея для стекол (3 часа)

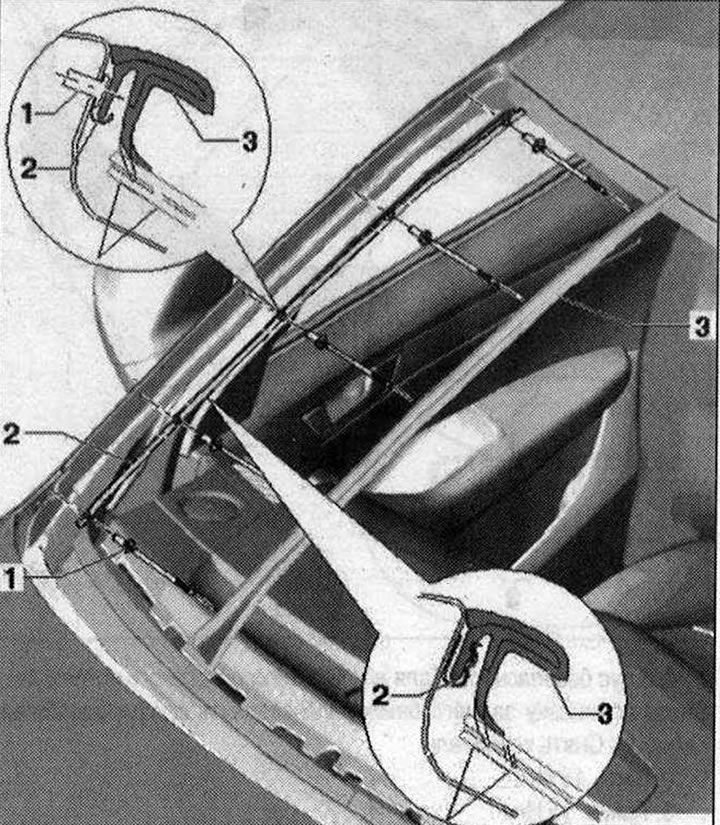

Снятие водозащитной накладки 1. Потайная заклёпка. 5х. Установка заклепок на направляющую начинается сверху; 2. Направляющая. Для снятия высверлить головки заклепок «4» и выбить заклепки; 3. Водозащитная накладка. Плотно вдавить в направляющую сверху вниз. На стыке со "стойкой А" соблюдать допуски по выступанию
Удаление защитной окантовки

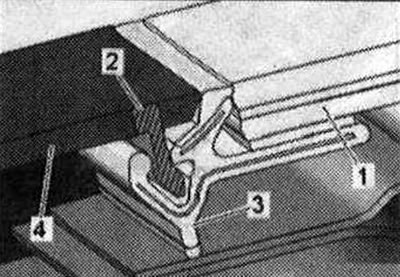

Перед монтажом крышки водоотводящего короба «4» у нового ветрового стекли «1» необходимо сначала удалить защитную окантовку «2» из окантовочной рамы «3».
Снятие датчика дождя и освещенности «G397»
При снятии датчика дождя и освещенности «G397» снимается пленка, при повторной установке ее следует заменить.

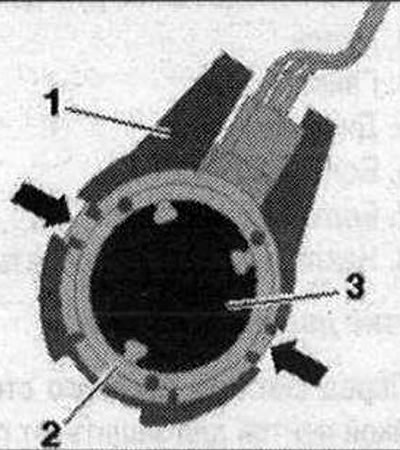

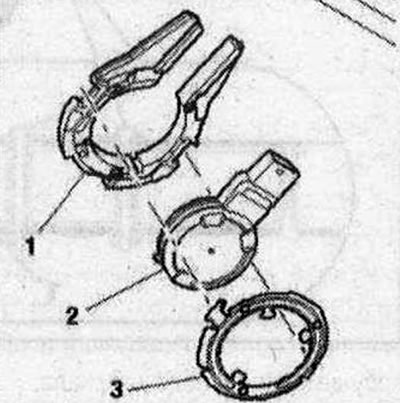

Наружное зеркало снято. Крепежная пластина «1». Датчик дождя и освещенности «G397» «2». Зажим «3».
Разблокировка зажима
Отсоединить эл. разъем. Отжать зажим «2», например, малой отверткой «стрелки» наружу. Снять зажим «2» с ножки зеркала «1».
Извлечь датчик дождя и освещенности «G397» «3» из ножки зеркала. При этом на ветровом стекле остается приклеенной пленка от датчика. Если устанавливается прежнее стекло, удалить пленку датчика со стекла без остатка. Очистить поверхность с помощью очистителя D 009 401 04.
Установка

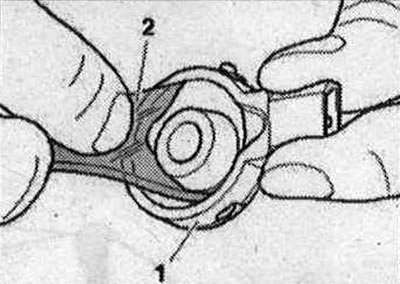

При установке прежнего датчика дождя и освещенности «G397» следует заменить пленку датчика. При необходимости удалить остатки пленки датчика с датчика дождя и освещенности «G397». Осторожно снять пленку датчика «2» с датчика дождя и освещенности «G397» «1». Очистить поверхность с помощью очистителя D 009 401 04.

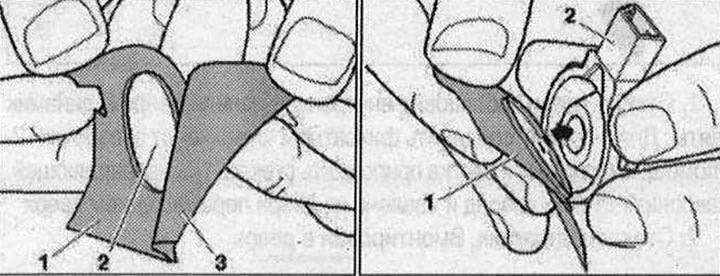

На поверхности датчика не должно быть остатков пленки. Снять силиконовую бумагу «3» с пленки датчика «2». Прозрачная защитная пленка «1» сначала остается на пленке датчика в качестве вспомогательного средства.
Расположить пленку датчика с помощью прозрачной защитной пленки «1» на датчике дождя и освещенности «G397» «2».
Как показано на рисунке, прижать пленку датчика сквозь защитную пленку «1» без образования пузырей к датчику дождя и освещенности «G397-2».
После этого снять прозрачную защитную пленку «1» с пленки датчика «2».

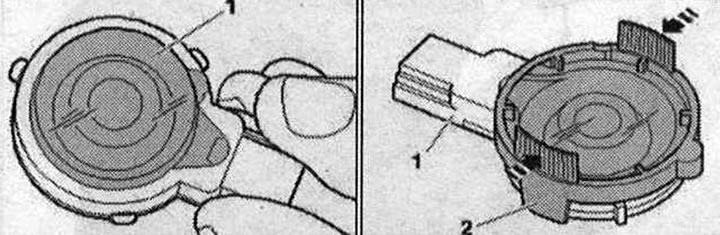

Опрыскать пленку датчика «1» по всей поверхности очистителем D 009 401 04 и вставить датчик дождя и освещенности «G397» в ножку зеркала. Для безупречной работы датчика дождя и освещенности «G397» на поверхности контакта с ветровым стеклом не должно быть посторонних включений и пузырей. Установить крепежную скобу датчика на ножку зеркала.
Замена датчика дождя и освещенности «G397»

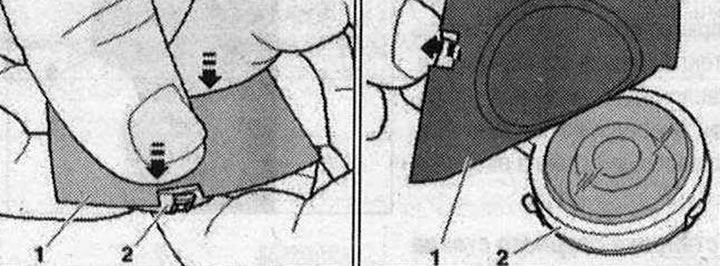

Замена датчика осуществляется согласно выше приведенному описанию. При необходимости полностью удалить остатки пленки прежнего датчика дождя и освещенности «G397» с ветрового стекла. Очистить поверхность прилегания с ветровым стеклом с помощью очистителя D 009 401 04. Немного сжать поверхности «стрелки» на колпачке «1» и снять с датчика дождя и освещенности «G397» «2».
Опрыскать пленку датчика «1» по всей поверхности очистителем D 009 401 04 и вставить датчик дождя и освещенности «G397» в ножку зеркала.
Установить датчик дождя и освещенности «G397» на ветровое стекло без образования пузырей и нажать на крепления на ножке зеркала. Для безупречной работы датчика дождя и освещенности «G397» на поверхности контакта с ветровым стеклом не должно быть посторонних включений и пузырей.
