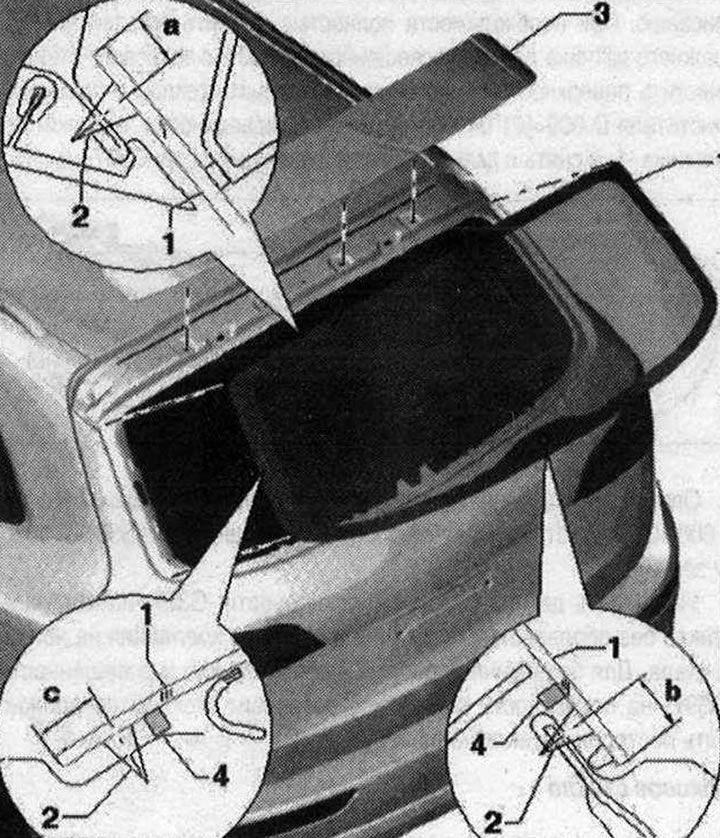

Заднее стекло 1. Заднее стекло; 2. Клеевой валик. Учитывать различное расстояние до края стекла. Расстояние -а- = 11 мм. Размер -Ь- = 12,5 мм. Размер -с- = 15,5 мм; 3. Спойлер крыши; 4. Профиль для ограждения клея. Необходимо наклеить перед нанесением клея рядом со сборными шинами обогрева заднего стекла. Установить внутреннюю кромку профиля для ограждения клея на наружную кромку сборной шины обогрева заднего стекла и надавить. Клей не должен контактировать со сборной шиной обогрева заднего стекла

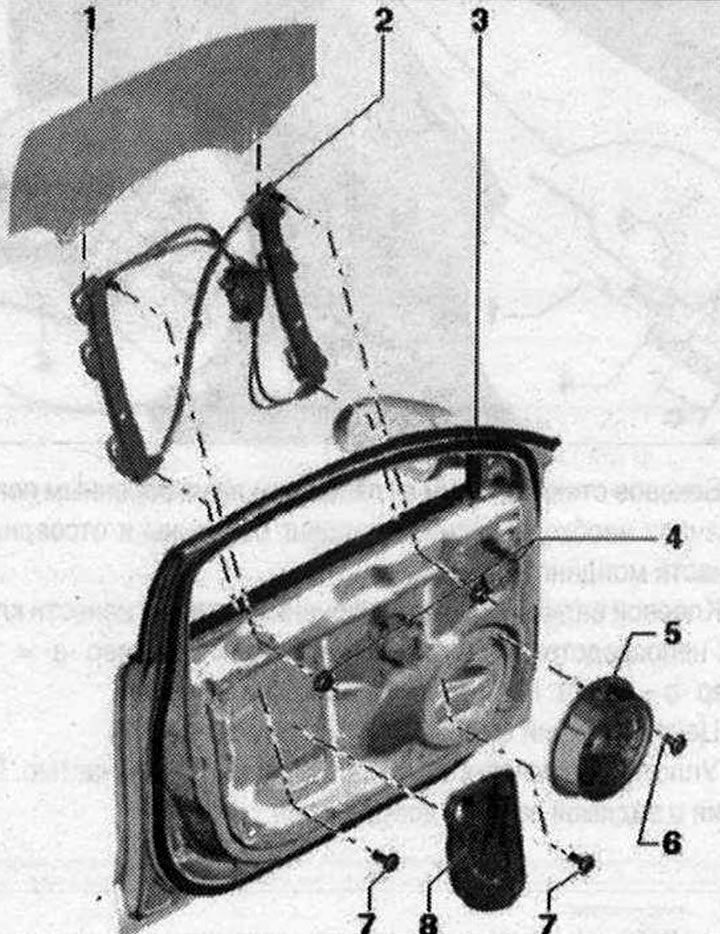

Схема монтажа стекла передней двери
Стеклоподьемник должен быть установлен до монтажа стекла.
1. Стекло двери; 2. Стеклоподъемник. Для демонтажа стекла двери не снимать.; 3. Дверь; 4. Гайка. 6 Н·м; 5. Динамик. Снят; 6. Болт. 1,5 Н·м; 7. Болт. 6 Н·м; 8. Накладка. Разблокировать
Снятие дверного стекла
Перед снятием дверного стекла покрыть накладку "стойки В" клейкой лентой для защиты от повреждений.

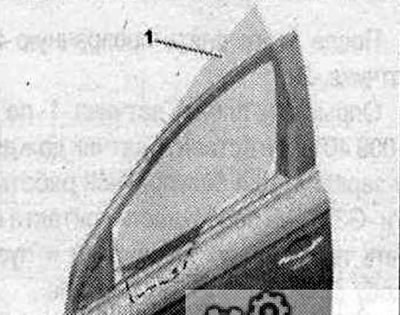

1. Стекло двери. Облицовка внутренней панели двери и динамик сняты. Для снятия отсоединить фиксаторы -стрелка- от звездочки -2с помощью отвертки и слегка приподнять стекло -1 - в направляющей. Наклонить стекло вперед и извлечь из двери перемещением вверх; 2. Стеклоподъемник. Вмонтирован в дверь

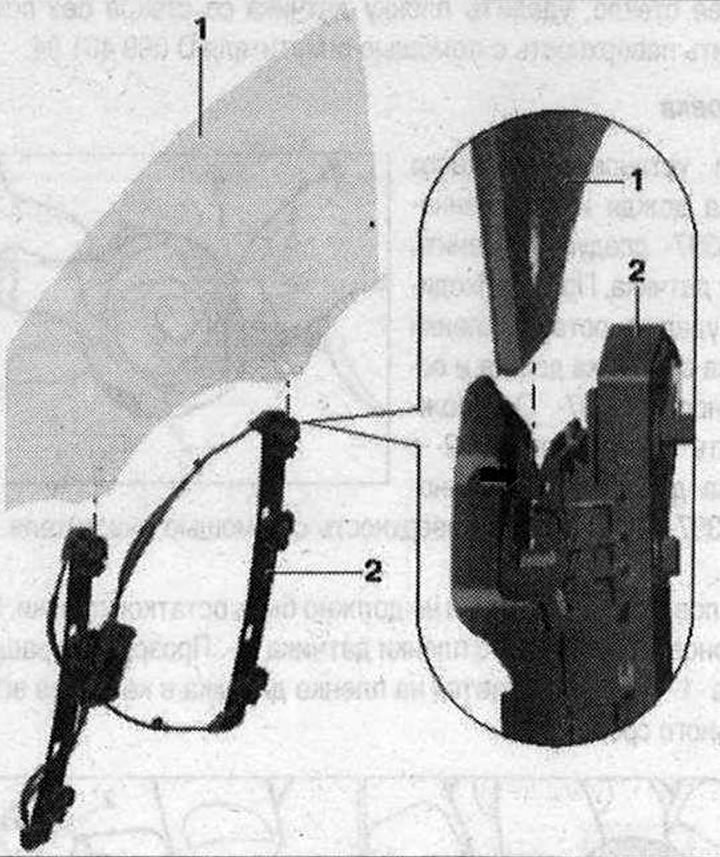

Отсоединение стекла

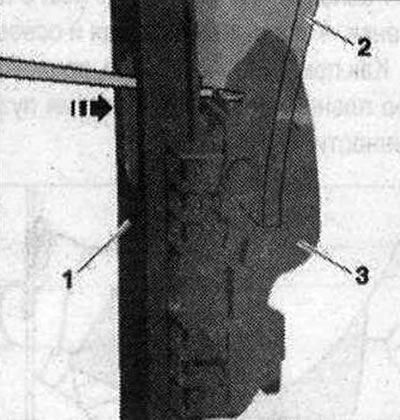

Опустить стекло. Отжать с помощью, например, отвертки через паз в направляющей стекла -1 - и через отверстие в дверном стекле -2- звездочку -3- наружу и тем самым разблокировать ее. Извлечь стекло вверх из звездочки. Наклонить стекло под наклоном вперед и потянуть его направляющей стекла вверх.
Установка дверного стекла
Вставить дверное стекло -1- под наклоном вперед в направляющую стекла двери. Выровнять стекло в направляющих спереди и сзади и опустить его вниз. Вдавить стекло вниз в звездочку. При этом звездочка крепится к стеклу двери.

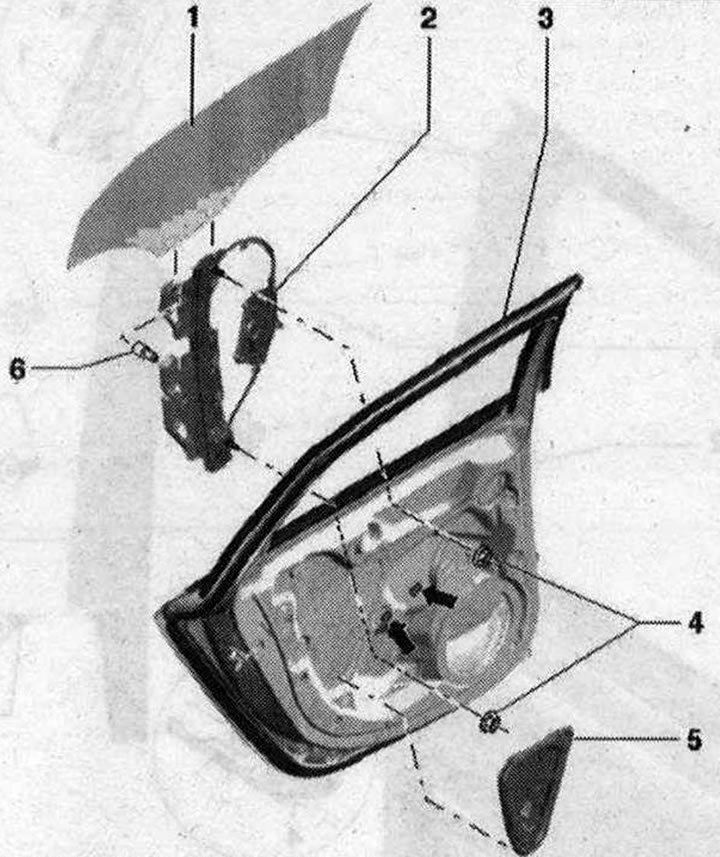

Схема монтажа стекла задней двери 1. Стекло двери; 2. Стеклоподъемник. Вмонтирован в дверь.; 3. Дверь; 4. Г айка. 6 Н-м; 5. Накладка. Снята; 6. Пальцы. Из 2 деталей с зажимным штифтом

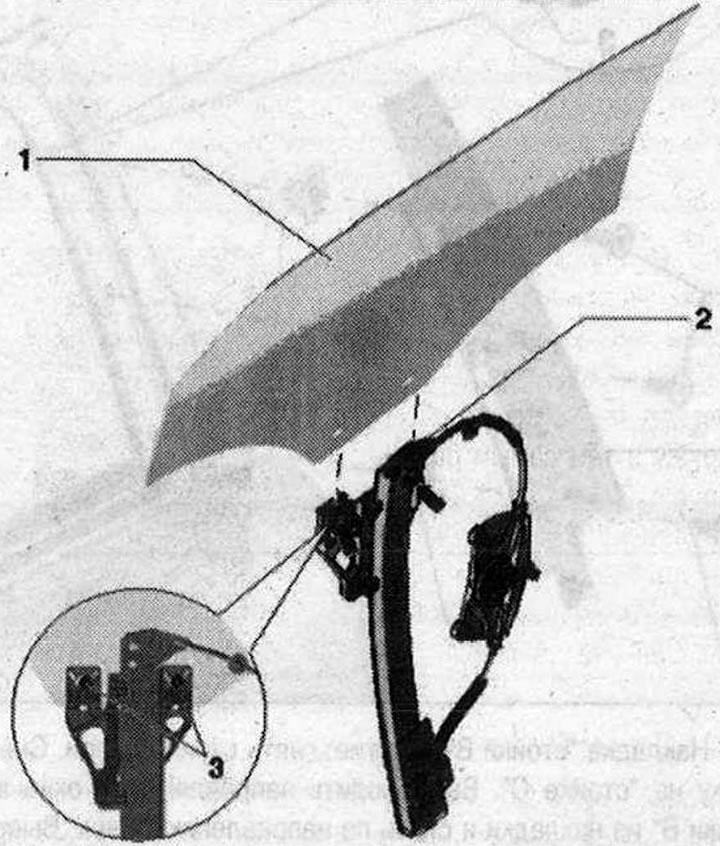

Снятие дверного стекла 1. Стекло двери. Обивка двери снята. Облицовка рамы дверного стекла снята. Накладка "стойки С снята". Облицовка внутренней панели двери снята. Двигатель стеклоподъемника снят. Привести стекло двери в монтажное положение и вставить специальный инструмент. Стекло слегка наклонить назад в дверь и поднять вверх; 2. Стеклоподъемник; 3. Пальцы (из 2 деталей)
Снятие стекла двери со стандартным стеклом

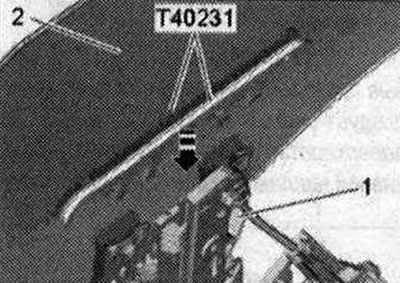

Снять обивку двери. Снять внутреннюю прижимную планку стекла. Снять облицовку внутренней панели двери. Установить демонтажный инструмент -Т40231- на обе стороны стекла двери и прижать вниз около крепления к стеклоподъемнику-1-. Засчет этого крепление прижимается к стеклоподъемнику так, что стекло двери можно извлечь движением вверх вместе со стопорными пальцами. Движением вверх извлечь стекло двери -2- из крепления и вынуть из двери.

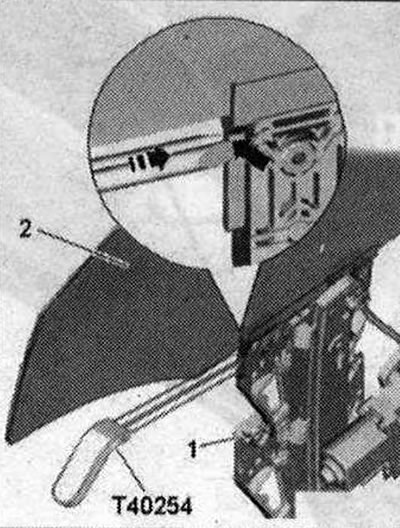

Снятие стекла двери с затемненным стеклом
Ввести съемник -Т40254- в направлении стрелки в радиусе -стрелка- от адаптера. За счет этого крепление прижимается к стеклоподъемнику так, что стекло двери можно извлечь движением вверх вместе со стопорными пальцами в адаптере.
Установка стекла двери

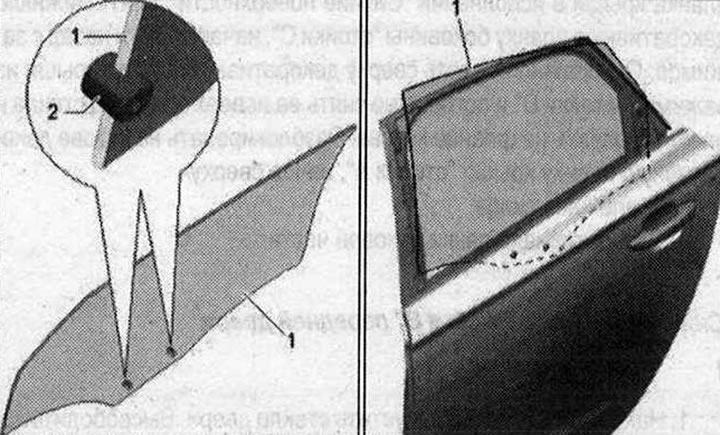

Для новых стандартных стекол двери сначала необходимо вдавить стопорные пальцы. Вставить стопорные пальцы -2- по центру в стекло двери -1- и прижать зажимной штифт заподлицо.
Вставить дверное стекло -1- под наклоном назад в направляющую стекла двери.
Выровнять стекло двери в направляющих стекла и сдвинуть его вниз, при этом следить за тем, чтобы стекло двери точно зашло в крепление спереди и сзади. Вдавить стекло вниз в крепление стеклоподъемника. При этом стопорные пальцы фиксируются в креплении со щелчком.
