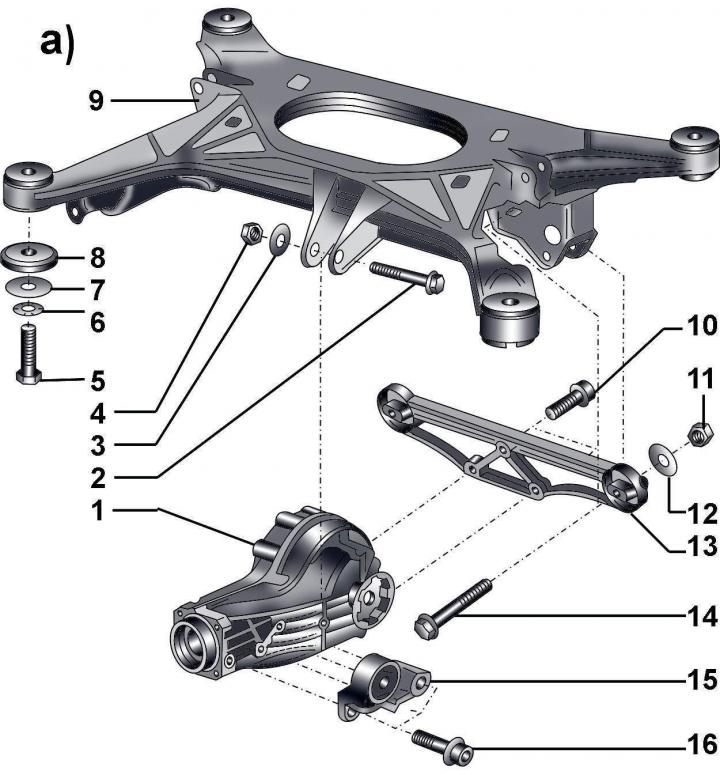

Рис. 12–17а. Элементы конструкции задней подвески:
a: 1 – главная задняя передача; 2 – болт, 40 Н·м; 3 – шайба; 4 – самоконтрящаяся гайка, 40 Н·м; 5 – болт, 150 Н·м + довернуть на угол 90°; 6 – блокирующая шайба; 7 – шайба; 8 - шайба; 9 – задняя нижняя рама; 10 – болт с цилиндрической головкой; 11 – самоконтрящаяся гайка, 40 Н·м; 12 – шайба; 13 –– задняя поперечная балка; 14 – комбинированный болт; 15 – передняя опора главной задней передачи; 16 – болт с цилиндрической головкой;

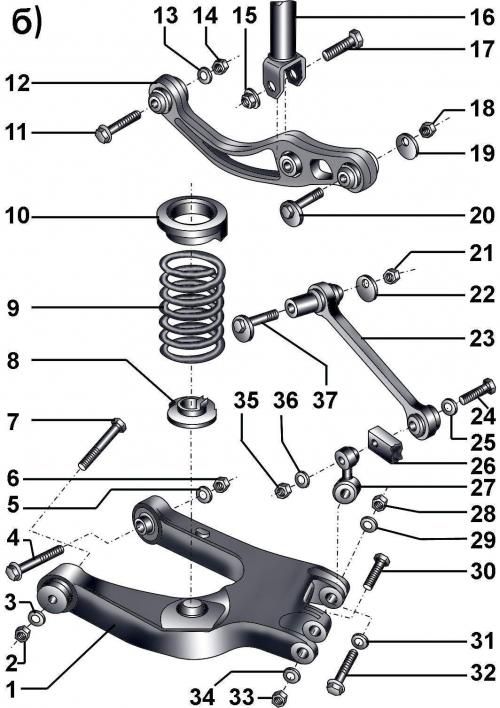

Рис. 12–17б. Элементы конструкции задней подвески:
б: 1 – нижний трапецеидальный рычаг; 2 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 3 – шайба; 4 – комбинированный болт; 5 – шайба; 6 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 7 – комбинированный болт; 8 – нижняя опора пружины; 9 – цилиндрическая пружина; 10 – верхняя опора пружины; 11 – комбинированный болт; 12 – поперечный рычаг; 13 – шайба; 14 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 15 – самоконтрящаяся гайка, 65 Н·м; 16 – амортизатор; 17 – комбинированный болт; 18 – самоконтрящаяся гайка, 95 Н·м; 19 – эксцентриковая шайба; 20 – эксцентриковый болт; 21 – самоконтрящаяся гайка, 70 Н·м + довернуть на угол 90°; 22 – эксцентриковая шайба; 23 – управляющий рычаг; 24 – болт; 25 – шайба; 26 – задний поворотный кулак; 27 – серьга; 28 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 29 – шайба; 30 – болт с буртиком; 31 – шайба; 32 – болт; 33 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 34 – шайба; 35 – самоконтрящаяся гайка, 70 Н·м + довернуть на угол 90°; 36 – шайба; 37 – эксцентриковый болт;
б: 1 – нижний трапецеидальный рычаг; 2 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 3 – шайба; 4 – комбинированный болт; 5 – шайба; 6 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 7 – комбинированный болт; 8 – нижняя опора пружины; 9 – цилиндрическая пружина; 10 – верхняя опора пружины; 11 – комбинированный болт; 12 – поперечный рычаг; 13 – шайба; 14 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 15 – самоконтрящаяся гайка, 65 Н·м; 16 – амортизатор; 17 – комбинированный болт; 18 – самоконтрящаяся гайка, 95 Н·м; 19 – эксцентриковая шайба; 20 – эксцентриковый болт; 21 – самоконтрящаяся гайка, 70 Н·м + довернуть на угол 90°; 22 – эксцентриковая шайба; 23 – управляющий рычаг; 24 – болт; 25 – шайба; 26 – задний поворотный кулак; 27 – серьга; 28 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 29 – шайба; 30 – болт с буртиком; 31 – шайба; 32 – болт; 33 – самоконтрящаяся гайка, 80 Н·м + довернуть на угол 90°; 34 – шайба; 35 – самоконтрящаяся гайка, 70 Н·м + довернуть на угол 90°; 36 – шайба; 37 – эксцентриковый болт;

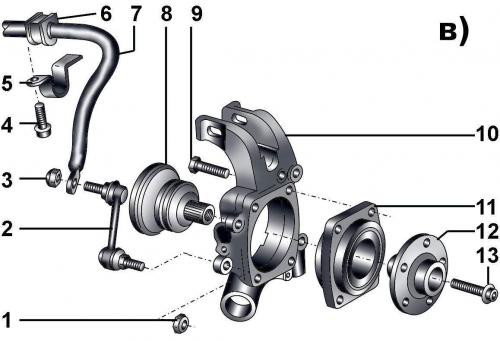

Рис. 12–17в. Элементы конструкции задней подвески:
в: 1 – самоконтрящаяся гайка, 45 Н·м; 2 – серьга стабилизатора поперечной устойчивости; 3 – самоконтрящаяся гайка, 45 Н·м; 4 – болт с цилиндрической головкой, 30 Н·м; 5 – кронштейн, 6 – резиновая втулка; 7 – стабилизатор поперечной устойчивости; 8 – задний вал привода; 9 – болт, 80 Н·м + довернуть на угол 90°; 10 – задний поворотный кулак; 11 – подшипник колеса; 12 – ступица колеса; 13 – болт с буртиком, 190 Н·м + довернуть на угол 180°
в: 1 – самоконтрящаяся гайка, 45 Н·м; 2 – серьга стабилизатора поперечной устойчивости; 3 – самоконтрящаяся гайка, 45 Н·м; 4 – болт с цилиндрической головкой, 30 Н·м; 5 – кронштейн, 6 – резиновая втулка; 7 – стабилизатор поперечной устойчивости; 8 – задний вал привода; 9 – болт, 80 Н·м + довернуть на угол 90°; 10 – задний поворотный кулак; 11 – подшипник колеса; 12 – ступица колеса; 13 – болт с буртиком, 190 Н·м + довернуть на угол 180°
На рис. 12–17а, 12–17б, 12–17в показаны элементы конструкции задней подвески.
Предупреждения: Категорически запрещается производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно замените самоконтрящиеся гайки, а также болты со следами коррозии.
Запрещается поднимать автомобиль за нижнюю заднюю раму.
При установке необходимо использовать новые болты, гайки и шайбы.
