Снятие
Зацепите захваты грузоподъемного механизма за двигатель и приподнимите настолько, чтобы вес двигателя воспринимался грузоподъемным механизмом.
Используя лезвие отвертки как рычаг, снимите колпачок с центральной части диска колеса.
На автомобиле, стоящем на колесах, ослабьте и вывинтите на десять оборотов болты с буртиком, крепящие валы привода к ступицам передних колес.
Снимите передние колеса.

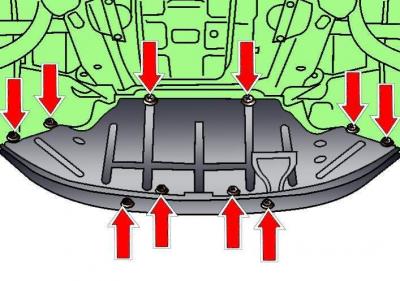

Рис. 3.1–1. Расположение фиксаторов крепления нижнего брызговика моторного отсека
Освободите фиксаторы и снимите нижний брызговик моторного отсека (см. рис. 3.1–1).
Рис. 12–13. Расположение болтов крепления удерживающего (1) и управляющего (2) рыч агов к нижней раме и гаек (3, 4) крепления серьги стабилизатора
Отвинтите гайки 3 и 4 (рис. 12–13) и снимите серьгу стабилизатора.
Отвинтите болт крепления нижнего удерживающего 1 рычага к нижней раме.

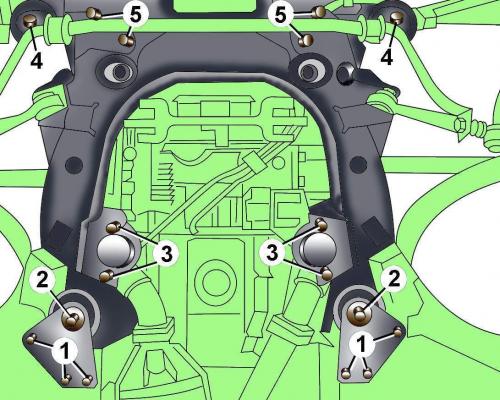

Рис. 12–14. Расположение болтов крепления (1) пластины поддержки нижней рамы, задней части нижней рамы (2), опор коробки передач (3), передней части нижней рамы (4) и опор двигателя (5)
Отвинтите болт крепления нижнего управляющего рычага 2 к нижней раме. Для извлечения болтов опустите заднюю часть нижней рамы. Отвинтите болты крепления 1 (рис. 12–14) пластины поддержки нижней рамы и вывинтите болты крепления нижней рамы 2.
Вывинтите болты крепления левой и правой опор 3 коробки передач.
Отвинтите болты крепления опор 5 двигателя к нижней раме.
Отвинтите болты крепления передней части нижней рамы 4.
Снимите нижнюю переднюю раму.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Стрелка на серьге стабилизатора указывает направление перемещения.
Окончательно затягивайте болты и гайки крепления резиновых элементов передней подвески на автомобиле, стоящем на колесах.
Проверьте и при необходимости отрегулируйте углы установки колес.
