Несущим элементом передней подвески служит нижняя поперечная балка. Силовой агрегат крепится к балке через соответствующие опоры.
Передняя подвеска – независимая типа McPherson. Верхние рычаги из алюминиевого сплава присоединены к кузову через резиновые втулки, а к поворотному кулаку – через шаровые шарниры. Нижние (удерживающий и управляющий) рычаги присоединены через резиновые втулки к нижней раме, а к поворотному кулаку – через шаровые шарниры.
Упругий элемент передней подвески выполнен в виде стойки с упругими дополнительными полиуретановыми элементами и ограничителями хода подвески с прогрессивной характеристикой. Верхняя часть амортизаторной стойки крепится к верхнему кронштейну передней подвески, а нижняя – к поперечному рычагу.

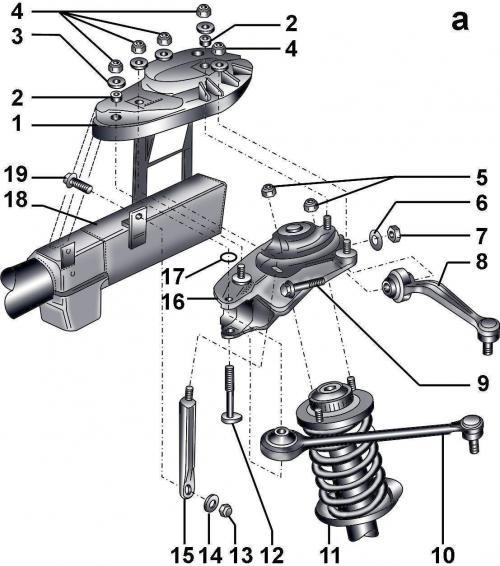

Рис. 12–3а. Элементы конструкции передней подвески: 1 – кронштейн; 2 – направляющая втулка; 3 – шайба; 4 – самоконтрящиеся гайки, 100 Н·м; 5 – самоконтрящиеся гайки, 20 Н·м; 6 – шайба; 7 – самоконтрящаяся гайка, 50 Н·м + довернуть на угол 90°; 8 – верхний задний рычаг; 9 – болт; 10– верхний передний рычаг; 11 – амортизаторная стойка; 12 – болт; 13 –самоконтрящаяся гайка, 100 Н·м; 14– шайба; 15 – стойка поддержки, не устанавливалась на автомобили с номерами шасси от 4DZ TN 006 420 до 4DZ XN 5 000; 16 – опора подвески; 17 –стопорное кольцо; 18 – передняя продольная балка; 19 – болт; 20 – болт; 21– комбинированный болт, 7 Н·м; 22 – болт с четырехгранной головкой; 23 - самоконтрящаяся гайка, 50 Н·м; 24 – наконечник рулевой тяги; 25 – поворотный кулак; 26 – болт с буртиком, 190 Н·м + довернуть на угол 180°; 27 – болт, 10 Н·м; 28 – грязезащитный кожух; 29 - зажимная втулка; 30 – датчик ABS; 31 – вал привода передних колес; 32 – болт, 70 Н·м; 33 – самоконтрящаяся гайка, 40 Н·м; 34 – нижняя передняя рама; 35 – самоконтрящиеся гайки; 36– комбинированный болт, 90 Н·м + довернуть на угол 90°; 37 – удерживающий рычаг; 38 – пластина крепления нижней рамы; 39 – шайба; 40–болт, 25 Н·м; 41 – болт, 150 Н·м + довернуть на уго л 90°; 42 – болт; 43 – шайба; 44, 45– гайки с буртиком, 100 Н·м (для алюминиевого поворотного кулака 125 Н·м); 46 –самоконтрящаяся гайка, 90 Н·м; 47 – серьга стабилизатора; 48 – управляющий рычаг; 49 – зажим; 50 – самоконтрящаяся гайка, 40 Н·м + довернуть на угол 90°; 51 – болт, 150 Н·м + довернуть на угол 90°; 52 – стопорная шайба; 53 – шайба; 54 – комбинированный болт, 90 Н·м + довернуть на угол 90°; 55 – стабилизатор поперечной устойчивости; 56 – самоконтрящаяся гайка
Рис. 12–3б. Элементы конструкции передней подвески: 1 – кронштейн; 2 – направляющая втулка; 3 – шайба; 4 – самоконтрящиеся гайки, 100 Н·м; 5 – самоконтрящиеся гайки, 20 Н·м; 6 – шайба; 7 – самоконтрящаяся гайка, 50 Н·м + довернуть на угол 90°; 8 – верхний задний рычаг; 9 – болт; 10– верхний передний рычаг; 11 – амортизаторная стойка; 12 – болт; 13 –самоконтрящаяся гайка, 100 Н·м; 14– шайба; 15 – стойка поддержки, не устанавливалась на автомобили с номерами шасси от 4DZ TN 006 420 до 4DZ XN 5 000; 16 – опора подвески; 17 –стопорное кольцо; 18 – передняя продольная балка; 19 – болт; 20 – болт; 21– комбинированный болт, 7 Н·м; 22 – болт с четырехгранной головкой; 23 - самоконтрящаяся гайка, 50 Н·м; 24 – наконечник рулевой тяги; 25 – поворотный кулак; 26 – болт с буртиком, 190 Н·м + довернуть на угол 180°; 27 – болт, 10 Н·м; 28 – грязезащитный кожух; 29 - зажимная втулка; 30 – датчик ABS; 31 – вал привода передних колес; 32 – болт, 70 Н·м; 33 – самоконтрящаяся гайка, 40 Н·м; 34 – нижняя передняя рама; 35 – самоконтрящиеся гайки; 36– комбинированный болт, 90 Н·м + довернуть на угол 90°; 37 – удерживающий рычаг; 38 – пластина крепления нижней рамы; 39 – шайба; 40–болт, 25 Н·м; 41 – болт, 150 Н·м + довернуть на уго л 90°; 42 – болт; 43 – шайба; 44, 45– гайки с буртиком, 100 Н·м (для алюминиевого поворотного кулака 125 Н·м); 46 –самоконтрящаяся гайка, 90 Н·м; 47 – серьга стабилизатора; 48 – управляющий рычаг; 49 – зажим; 50 – самоконтрящаяся гайка, 40 Н·м + довернуть на угол 90°; 51 – болт, 150 Н·м + довернуть на угол 90°; 52 – стопорная шайба; 53 – шайба; 54 – комбинированный болт, 90 Н·м + довернуть на угол 90°; 55 – стабилизатор поперечной устойчивости; 56 – самоконтрящаяся гайка
Рис. 12–3в. Элементы конструкции передней подвески: 1 – кронштейн; 2 – направляющая втулка; 3 – шайба; 4 – самоконтрящиеся гайки, 100 Н·м; 5 – самоконтрящиеся гайки, 20 Н·м; 6 – шайба; 7 – самоконтрящаяся гайка, 50 Н·м + довернуть на угол 90°; 8 – верхний задний рычаг; 9 – болт; 10– верхний передний рычаг; 11 – амортизаторная стойка; 12 – болт; 13 –самоконтрящаяся гайка, 100 Н·м; 14– шайба; 15 – стойка поддержки, не устанавливалась на автомобили с номерами шасси от 4DZ TN 006 420 до 4DZ XN 5 000; 16 – опора подвески; 17 –стопорное кольцо; 18 – передняя продольная балка; 19 – болт; 20 – болт; 21– комбинированный болт, 7 Н·м; 22 – болт с четырехгранной головкой; 23 - самоконтрящаяся гайка, 50 Н·м; 24 – наконечник рулевой тяги; 25 – поворотный кулак; 26 – болт с буртиком, 190 Н·м + довернуть на угол 180°; 27 – болт, 10 Н·м; 28 – грязезащитный кожух; 29 - зажимная втулка; 30 – датчик ABS; 31 – вал привода передних колес; 32 – болт, 70 Н·м; 33 – самоконтрящаяся гайка, 40 Н·м;34 – нижняя передняя рама; 35 – самоконтрящиеся гайки; 36– комбинированный болт, 90 Н·м + довернуть на угол 90°; 37 – удерживающий рычаг; 38 – пластина крепления нижней рамы; 39 – шайба; 40–болт, 25 Н·м; 41 – болт, 150 Н·м + довернуть на уго л 90°; 42 – болт; 43 – шайба; 44, 45– гайки с буртиком, 100 Н·м (для алюминиевого поворотного кулака 125 Н·м); 46 –самоконтрящаяся гайка, 90 Н·м; 47 – серьга стабилизатора; 48 – управляющий рычаг; 49 – зажим; 50 – самоконтрящаяся гайка, 40 Н·м + довернуть на угол 90°; 51 – болт, 150 Н·м + довернуть на угол 90°; 52 – стопорная шайба; 53 – шайба; 54 – комбинированный болт, 90 Н·м + довернуть на угол 90°; 55 – стабилизатор поперечной устойчивости; 56 – самоконтрящаяся гайка
На рис. 12–3а,12–3б,12–3в показаны элементы конструкции передней подвески.
Предупреждения: Категорически запрещается производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно заменяйте самоконтрящиеся гайки, а также болты со следами коррозии.
Запрещается поднимать автомобиль за нижнюю переднюю раму.
Моменты затяжки, Н·м
| Передняя подвеска | |
| Амортизатор к нижнему поперечному рычагу | 90 |
| Амортизатор к верхнему кронштейну | 20 |
| Гайки шарниров верхних рычагов к поворотному кулаку | 40 |
| Нижний поперечный рычаг к поворотному кулаку | 100 |
| Нижний продольный рычаг к поворотному кулаку | 100 |
| Тормозной щит к поворотному кулаку | 10 |
| Суппорт тормоза к поворотному кулаку | 190 |
| Болты крепления нижней рамы | 150 + довернуть на угол 90° |
| Болты крепления нижних рычагов к нижней раме | 90 + довернуть на угол 90° |
| Болты крепления пластины поддержки нижней рамы | 25 |
| Серьга к стабилизатору поперечной устойчивости | 90 |
| Серьга к поперечному рычагу | 70 |
| Болты крепления кронштейна стабилизатора | 20 |
| Задняя подвеска | |
| Гайки верхнего крепления амортизатора к кузову | 25 |
| Болт нижнего крепления амортизатора к поперечному рычагу | 65 |
| Гайка крепления топливного бака | 25 |
| Гайка крепления поперечного рычага | 80 + довернуть на угол 90° |
| Эксцентриковый болт крепления поперечного рычага | 95 |
| Болты крепления нижней задней рамы | 150 + довернуть на угол 90° |
