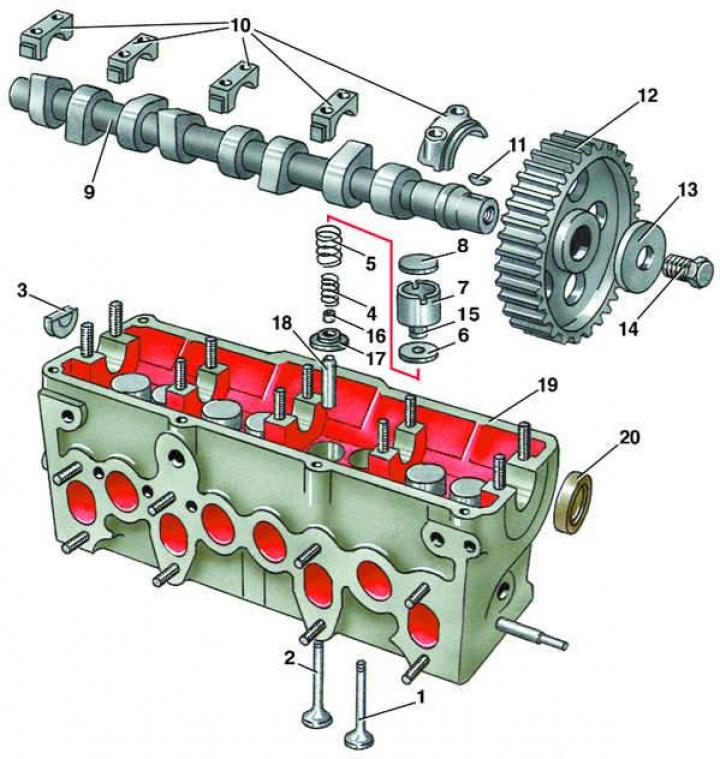

Головка блока цилиндров, распределительный вал и клапаны
- 1 - выпускной клапан;
- 2 - впускной клапан;
- 3 - прокладка;
- 4 - пружина клапана внутренняя;
- 5 - пружина клапана наружная;
- 6 - тарелка пружин клапана;
- 7 - толкатель клапана;
- 8 - шайба регулировочная;
- 9 - распределительный вал;
- 10 - крышка подшипника;
- 11 - шпонка;
- 12 - зубчатое колесо распределительного вала;
- 13 - шайба;
- 14 - болт крепления зубчатого колеса;
- 15 - сухари клапана;
- 16 - маслосъемный колпачок;
- 17 - опорная шайба пружин клапана;
- 18 - направляющая втулка клапана;
- 19 - головка блока цилиндров;
- 20 - сальник
Порядок выполнения
1. Отвернуть болт крепления зубчатого колеса распределительного вала, снять колесо 12 и извлечь из гнезда на валу сегментную шпонку 11.
2. Отвернуть гайки крепления крышек подшипников 1, 3 и 5-го, считая от ремня привода распределительного вала. Промаркировать крышки и снять их.
3. Ослабить и равномерно отвернуть гайки крепления крышек подшипников 2-го и 4-го. Промаркировать крышки и снять их.
4. Снять распределительный вал вместе с сальником.
5. Промаркировать и снять толкатели клапанов. У каждого толкателя сверху в выемке установлена регулировочная шайба 8. Регулировочные шайбы из толкателей вынимать не рекомендуется, чтобы не перепутать их при сборке.
